Beispiele für Node-RED

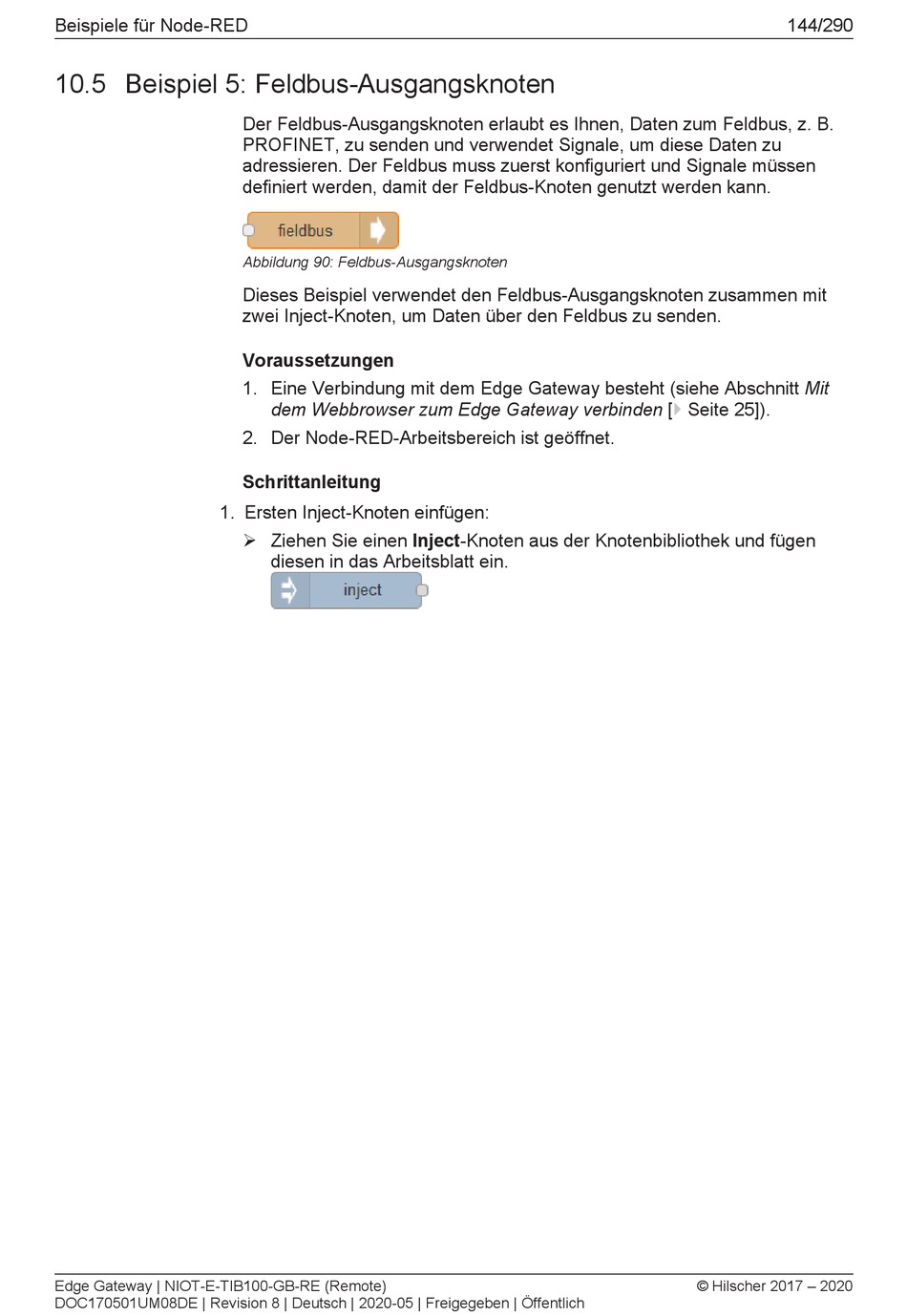

10.5 Beispiel 5: Feldbus-Ausgangsknoten

1. Ersten Inject-Knoten einfügen:
Edge Gateway | NIOT-E-TIB100-GB-RE (Remote)
DOC170501UM08DE | Revision 8 | Deutsch | 2020-05 | Freigegeben | Öffentlich
Der Feldbus-Ausgangsknoten erlaubt es Ihnen, Daten zum Feldbus, z. B.
PROFINET, zu senden und verwendet Signale, um diese Daten zu
adressieren. Der Feldbus muss zuerst konfiguriert und Signale müssen
definiert werden, damit der Feldbus-Knoten genutzt werden kann.
Abbildung 90: Feldbus-Ausgangsknoten
Dieses Beispiel verwendet den Feldbus-Ausgangsknoten zusammen mit
zwei Inject-Knoten, um Daten über den Feldbus zu senden.
Voraussetzungen
1. Eine Verbindung mit dem Edge Gateway besteht (siehe Abschnitt Mit
dem Webbrowser zum Edge Gateway verbinden [} Seite 25]).
2. Der Node-RED-Arbeitsbereich ist geöffnet.
Schrittanleitung
Ø Ziehen Sie einen Inject-Knoten aus der Knotenbibliothek und fügen
diesen in das Arbeitsblatt ein.
144/290
