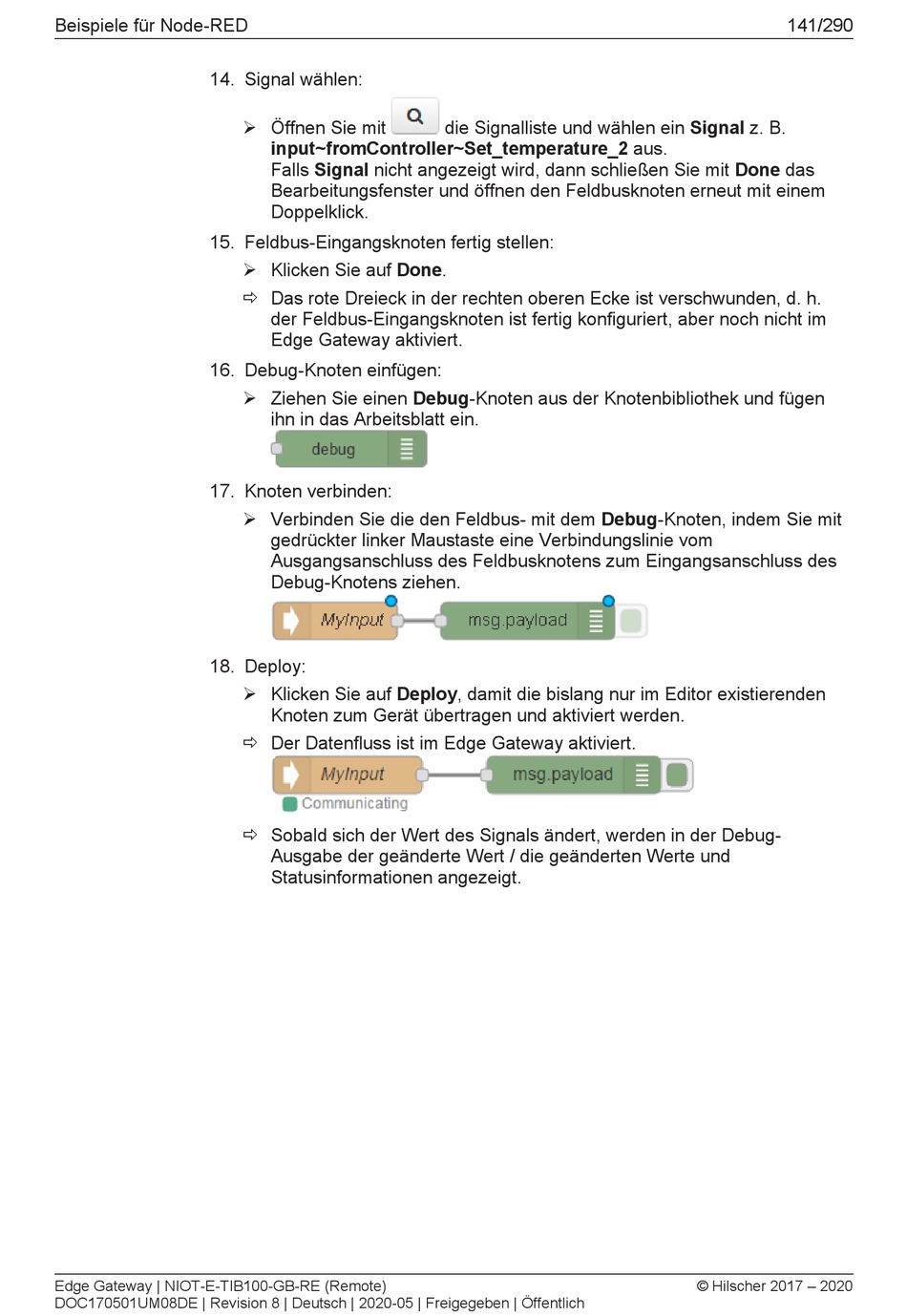

Beispiele für Node-RED
14. Signal wählen:
15. Feldbus-Eingangsknoten fertig stellen:
16. Debug-Knoten einfügen:
17. Knoten verbinden:
18. Deploy:
Edge Gateway | NIOT-E-TIB100-GB-RE (Remote)
DOC170501UM08DE | Revision 8 | Deutsch | 2020-05 | Freigegeben | Öffentlich
Ø Öffnen Sie mit
input~fromController~Set_temperature_2 aus.
Falls Signal nicht angezeigt wird, dann schließen Sie mit Done das
Bearbeitungsfenster und öffnen den Feldbusknoten erneut mit einem
Doppelklick.
Ø Klicken Sie auf Done.
ð Das rote Dreieck in der rechten oberen Ecke ist verschwunden, d. h.
der Feldbus-Eingangsknoten ist fertig konfiguriert, aber noch nicht im
Edge Gateway aktiviert.
Ø Ziehen Sie einen Debug-Knoten aus der Knotenbibliothek und fügen
ihn in das Arbeitsblatt ein.
Ø Verbinden Sie die den Feldbus- mit dem Debug-Knoten, indem Sie mit
gedrückter linker Maustaste eine Verbindungslinie vom
Ausgangsanschluss des Feldbusknotens zum Eingangsanschluss des
Debug-Knotens ziehen.
Ø Klicken Sie auf Deploy, damit die bislang nur im Editor existierenden
Knoten zum Gerät übertragen und aktiviert werden.
ð Der Datenfluss ist im Edge Gateway aktiviert.
ð Sobald sich der Wert des Signals ändert, werden in der Debug-
Ausgabe der geänderte Wert / die geänderten Werte und
Statusinformationen angezeigt.
die Signalliste und wählen ein Signal z. B.
