PROFINET konfigurieren und Signale definieren
12.3.2

E/A- und Signalkonfiguration

Edge Gateway | NIOT-E-TIB100-GB-RE (Remote)
DOC170501UM08DE | Revision 8 | Deutsch | 2020-05 | Freigegeben | Öffentlich
Auf dieser Seite konfigurieren Sie die Eingangs- und Ausgangsmodule des
PROFINET für das Edge Gateway. Das Edge Gateway stellt ein
PROFINET IO Device dar.
Die obere Tabelle (Available IO items) zeigt die Liste der möglichen
(wählbaren) Eingangs- und Ausgangsmodule an. Die untere Tabelle (IO
items) zeigt die PROFINET-Konfiguration und ist zu Beginn leer.
Ein „IO Item" entspricht einem PROFINET-Eingangs- oder -
Ausgangsmodul. PROFINET-Module haben eine unterschiedliche
Datenlänge: Mögliche Längen sind 1, 2, 3, 4, 8, 12, 16, 20, 32, 64, 128 und
256 Bytes für Eingangs- oder Ausgangsdaten. Die konfigurierten Module
(„IO Items" in der unteren Tabelle) sind Grundlage für die Signaldefinition.

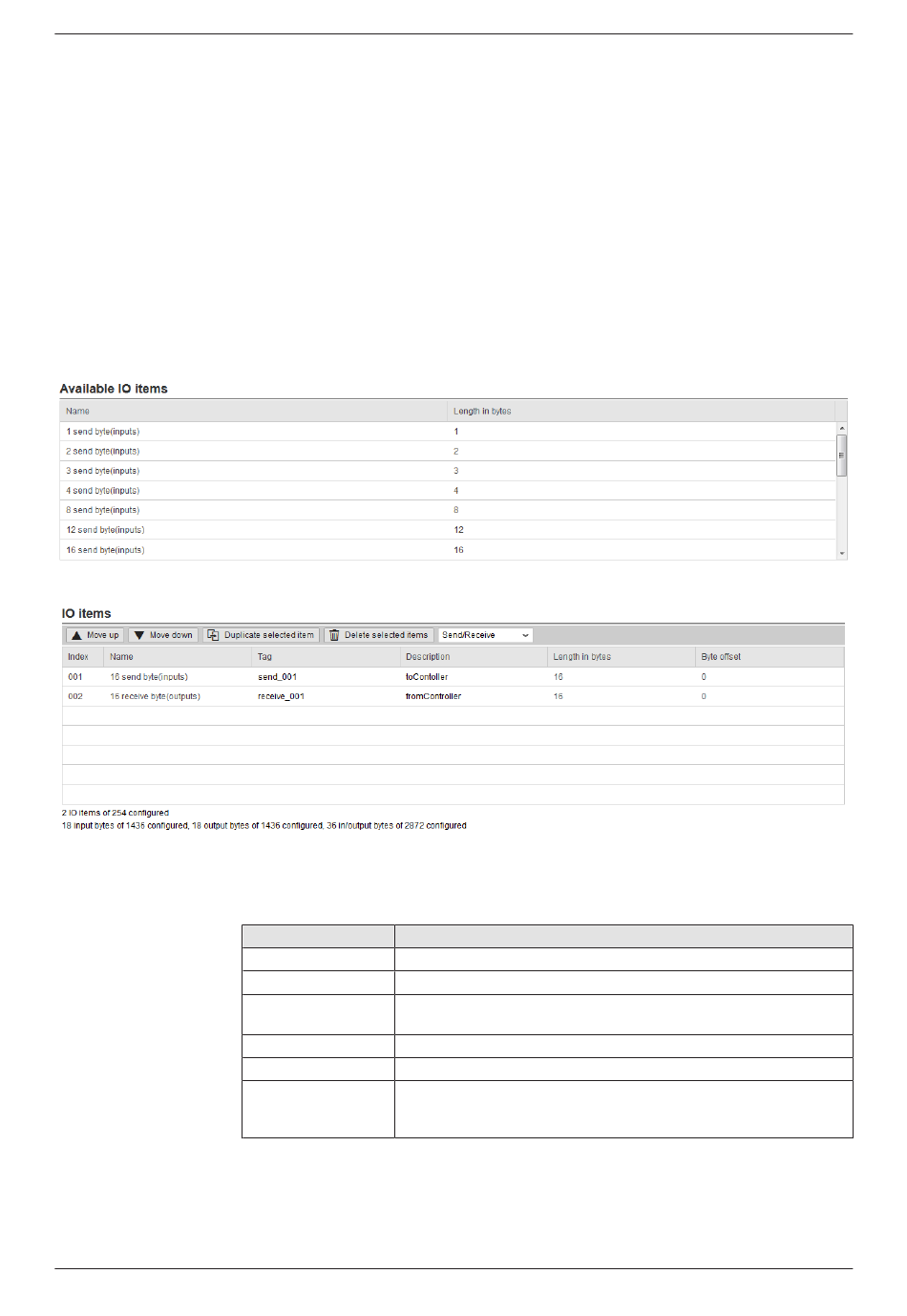

Abbildung 109: Liste der möglichen Eingangs- und Ausgangsmodule
Abbildung 110: Liste der konfigurierten Eingangs- und Ausgangsmodule
Die Tabelle „IO items" zeigt Ihnen die konfigurierten PROFINET-Eingangs-
oder -Ausgangsmodule an.
Spaltenname Beschreibung
Index Zeigt den Index des Moduls an.
Name Zeigt den Namen des Moduls an.
Tag Editierbare Kurzbezeichnung, die für den Signalnamen benötigt
wird. Der Signalname adressiert die Daten.
Description Editierbare Beschreibung des Moduls.
Length in bytes Zeigt die Länge des Moduls in Bytes an.
Byte offset Zeigt die Startadresse des Moduls (Offset in Bytes) im Eingangs-
oder Ausgangsdatenspeicher an. Der Offset wird automatisch
berechnet.
Tabelle 58: Inhalt der Tabelle „IO items"
