Beispiele für Node-RED
Edge Gateway | NIOT-E-TIB100-GB-RE (Remote)
DOC170501UM08DE | Revision 8 | Deutsch | 2020-05 | Freigegeben | Öffentlich
Beispiel zum Kopieren
Hinweis:
Um den Feldbus (hier PROFINET) zu konfigurieren reicht es nicht,
einfach nur dieses Beispiel zu kopieren. Sie müssen dazu Schritte 6
bis 12 der Schrittanleitung ausführen.
[{"id":"98832253.9224b","type":"fieldbus
in","z":"ae0f59a7.16c008","name":"MyInput","FieldbusNodeVersion":"1.
1.0","WrapperVersion":"1.1.0","WrapperCompileDate":"Sep 1
2016/08:37:12","MinExpectedNodeJSVersion":"4.5.0","selectedSignalPat
h":"input~fromController~Set_temperature_2","fieldbusObj":"e3a02a0f.
a95938","x":179,"y":144,"wires":[["572ba7f6.f90c08"]]},
{"id":"572ba7f6.f90c08","type":"debug","z":"ae0f59a7.16c008","name":
"","active":true,"console":"false","complete":"false","x":361,"y":14
4,"wires":[]},{"id":"e3a02a0f.a95938","type":"fieldbus
interface","z":"ae0f59a7.16c008","selectedConfigPath":"","currentFir
mwareName":"PROFINET IO Device: Version(3.9, build 0, revision
6)","currentInterfaceName":"cifX0:PROFINET
IO:Device","expectedInterfaceName":"cifX0:PROFINET
IO:Device","expectedFirmwareName":"PROFINET IO Device: Version(3.9,
build 0, revision
6)","expectedFirmwarePath":"","selectedChannelNumber":"2","selectedD
eviceNumber":"1291105","selectedSerialNumber":"20726"}]
Den Datenfluss testen und Nachrichten anzeigen
Um den Datenfluss testen zu können, benötigen Sie eine Verbindung zu
einem konfigurierten PROFINET IO Controller, der zyklisch E/A-Daten mit
dem Edge Gateway austauscht. Am PROFINET IO Controller müssen Sie
Ausgangsdaten setzen können, damit der Feldbus-Eingangsknoten
geänderte Ausgangsdaten empfangen kann.
Ø Klicken Sie in der Randleiste auf die Registerkarte Debug.
Ø Setzen Sie Ausgangsdaten am PROFNET IO Controller: Das Beispiel
verwendet das Signal Set_temperature_2 und ist Byte 3 und 4 des
Moduls 16 receive byte (outputs). Byte 1 und 2 wurde durch die
Konfiguration Set_temperature_1 zugeordnet.
ð Der Debug-Knoten zeigt Nachrichten des Feldbus-Eingangsknotens an,
sobald sich das Signal Set_temperature_2 ändert.
Die folgende Abbildung zeigt für das Signal Set_temperature_2 den Wert
123 an. Der Wert 0 bei Error zeigt an, dass die zyklische PROFINET-
Kommunikation fehlerfrei funktioniert.

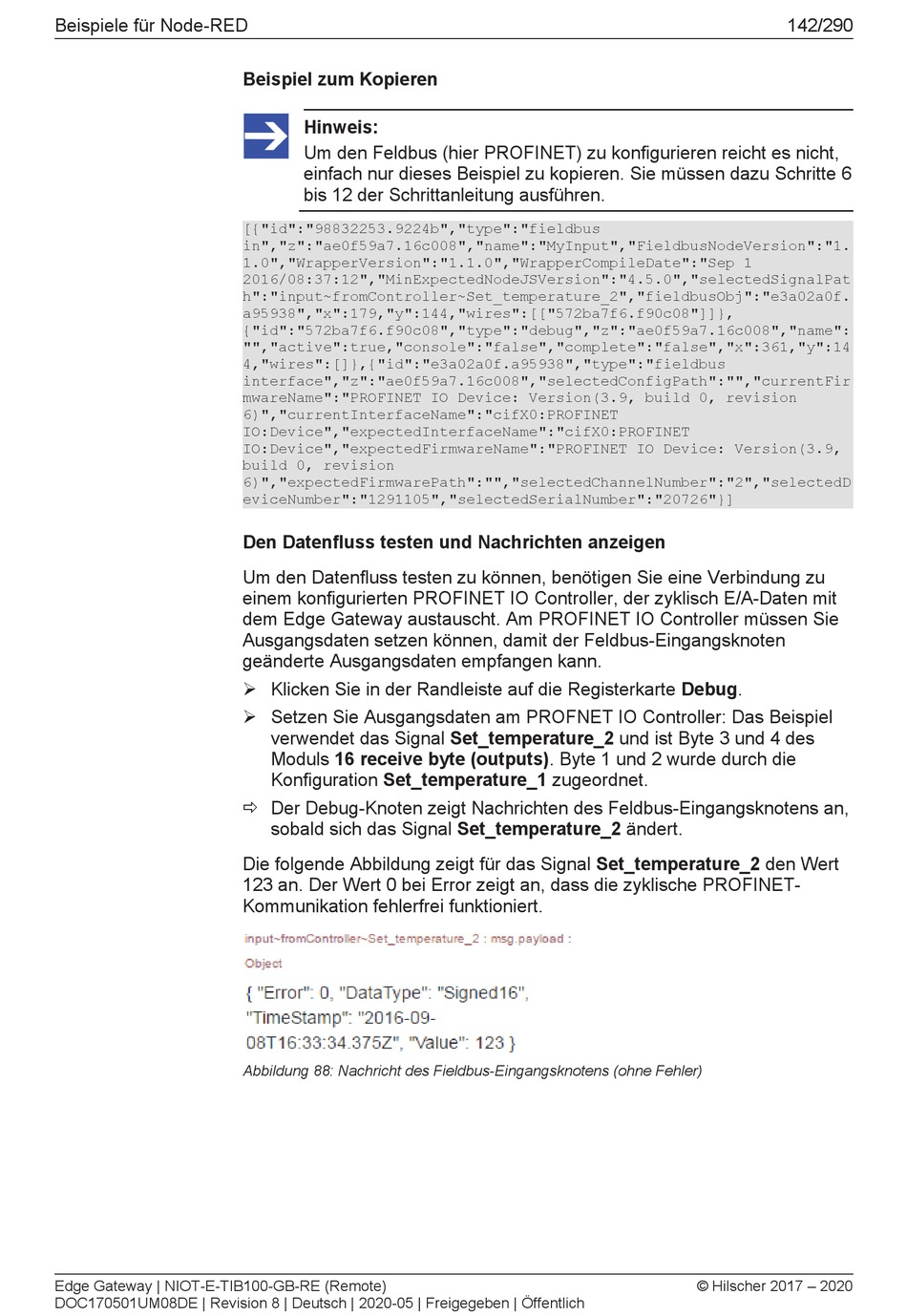

Abbildung 88: Nachricht des Fieldbus-Eingangsknotens (ohne Fehler)
