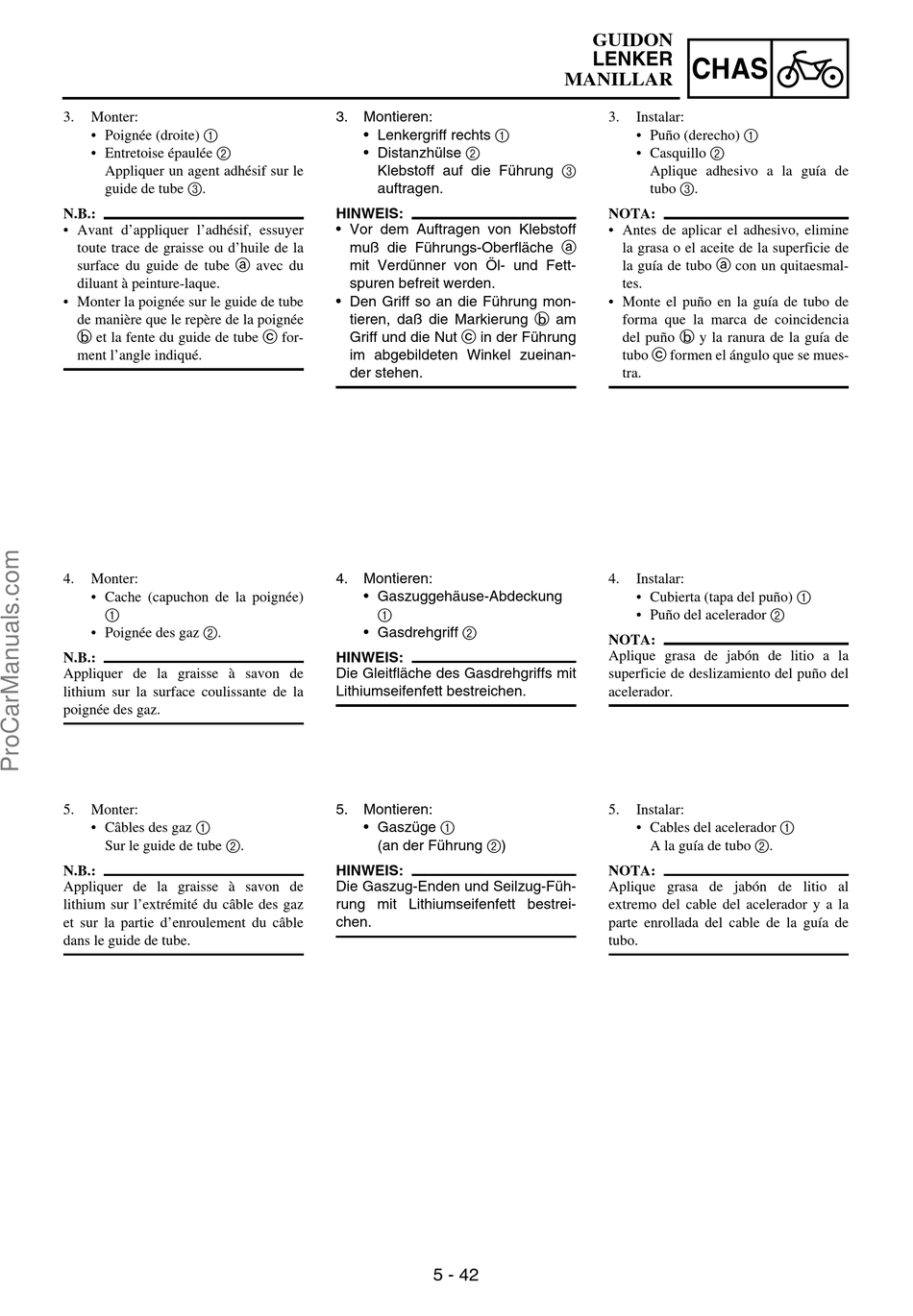

3.
Monter:
• Poignée (droite) 1
• Entretoise épaulée 2
Appliquer un agent adhésif sur le
guide de tube 3.
N.B.:
• Avant d'appliquer l'adhésif, essuyer
toute trace de graisse ou d'huile de la
surface du guide de tube a avec du
diluant à peinture-laque.
• Monter la poignée sur le guide de tube
de manière que le repère de la poignée
b et la fente du guide de tube c for-
ment l'angle indiqué.
4.
Monter:
• Cache (capuchon de la poignée)
1
• Poignée des gaz 2.
N.B.:
Appliquer de la graisse à savon de
lithium sur la surface coulissante de la
poignée des gaz.
5.
Monter:
• Câbles des gaz 1
Sur le guide de tube 2.
N.B.:
Appliquer de la graisse à savon de
lithium sur l'extrémité du câble des gaz
et sur la partie d'enroulement du câble
dans le guide de tube.
3.
Montieren:
• Lenkergriff rechts 1
• Distanzhülse 2
Klebstoff auf die Führung 3
auftragen.
HINWEIS:
• Vor dem Auftragen von Klebstoff
muß die Führungs-Oberfläche a
mit Verdünner von Öl- und Fett-
spuren befreit werden.
• Den Griff so an die Führung mon-
tieren, daß die Markierung b am
Griff und die Nut c in der Führung
im abgebildeten Winkel zueinan-
der stehen.
4.
Montieren:
• Gaszuggehäuse-Abdeckung
1
• Gasdrehgriff 2
HINWEIS:
Die Gleitfläche des Gasdrehgriffs mit
Lithiumseifenfett bestreichen.
5.
Montieren:
• Gaszüge 1
(an der Führung 2)
HINWEIS:
Die Gaszug-Enden und Seilzug-Füh-
rung mit Lithiumseifenfett bestrei-
chen.
5 - 42
GUIDON
LENKER
CHAS
MANILLAR
3.
Instalar:
• Puño (derecho) 1
• Casquillo 2
Aplique adhesivo a la guía de
tubo 3.
NOTA:
• Antes de aplicar el adhesivo, elimine
la grasa o el aceite de la superficie de
la guía de tubo a con un quitaesmal-
tes.
• Monte el puño en la guía de tubo de
forma que la marca de coincidencia
del puño b y la ranura de la guía de
tubo c formen el ángulo que se mues-
tra.
4.
Instalar:
• Cubierta (tapa del puño) 1
• Puño del acelerador 2
NOTA:
Aplique grasa de jabón de litio a la
superficie de deslizamiento del puño del
acelerador.
5.
Instalar:
• Cables del acelerador 1
A la guía de tubo 2.
NOTA:
Aplique grasa de jabón de litio al
extremo del cable del acelerador y a la
parte enrollada del cable de la guía de
tubo.
