5.
Monter:
• Roue
N.B.:
• Monter correctement le disque de frein
1 entre les plaquettes de frein 2.
• Veiller à ce que les saillies a du
groupe d'engrenages du compteur
journalier se positionnent au-dessus de
la butée b du fourreau de la fourche.
6.
Monter:
• Axe de roue 1
N.B.:
Appliquer de la graisse à savon de
lithium sur l'axe de roue.
7.
Monter:
• Ecrou (axe de roue) 1
105 Nm (10,5 m · kg, 75 ft · lb)

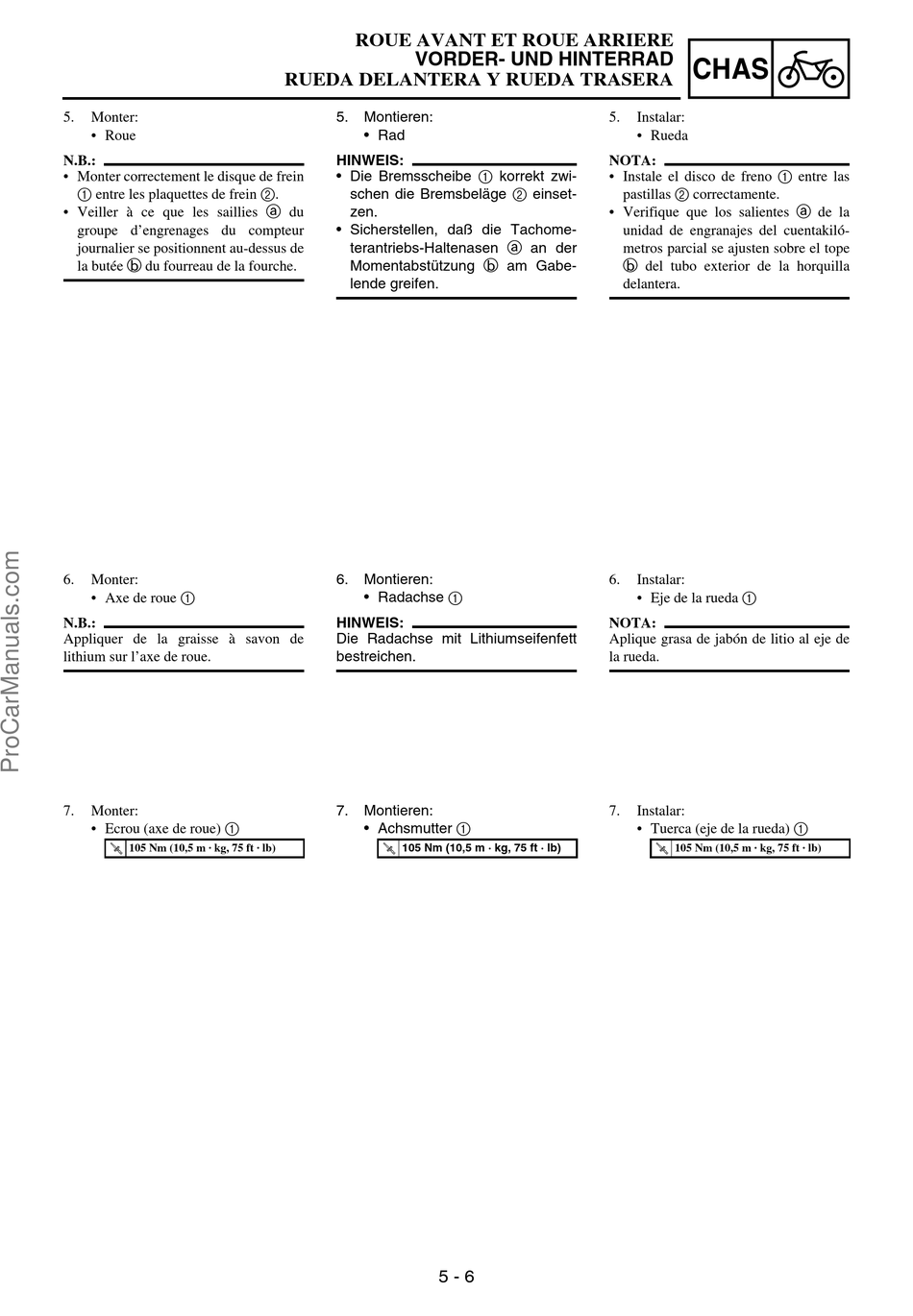

ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD
RUEDA DELANTERA Y RUEDA TRASERA
5.
Montieren:
• Rad
HINWEIS:
• Die Bremsscheibe 1 korrekt zwi-
schen die Bremsbeläge 2 einset-
zen.
• Sicherstellen, daß die Tachome-
terantriebs-Haltenasen a an der
Momentabstützung b am Gabe-
lende greifen.
6.
Montieren:
• Radachse 1
HINWEIS:
Die Radachse mit Lithiumseifenfett
bestreichen.
7.
Montieren:
• Achsmutter 1
105 Nm (10,5 m · kg, 75 ft · lb)
5 - 6
CHAS
5.
Instalar:
• Rueda
NOTA:
• Instale el disco de freno 1 entre las
pastillas 2 correctamente.
• Verifique que los salientes a de la
unidad de engranajes del cuentakiló-
metros parcial se ajusten sobre el tope
b del tubo exterior de la horquilla
delantera.
6.
Instalar:
• Eje de la rueda 1
NOTA:
Aplique grasa de jabón de litio al eje de
la rueda.
7.
Instalar:
• Tuerca (eje de la rueda) 1
105 Nm (10,5 m · kg, 75 ft · lb)
