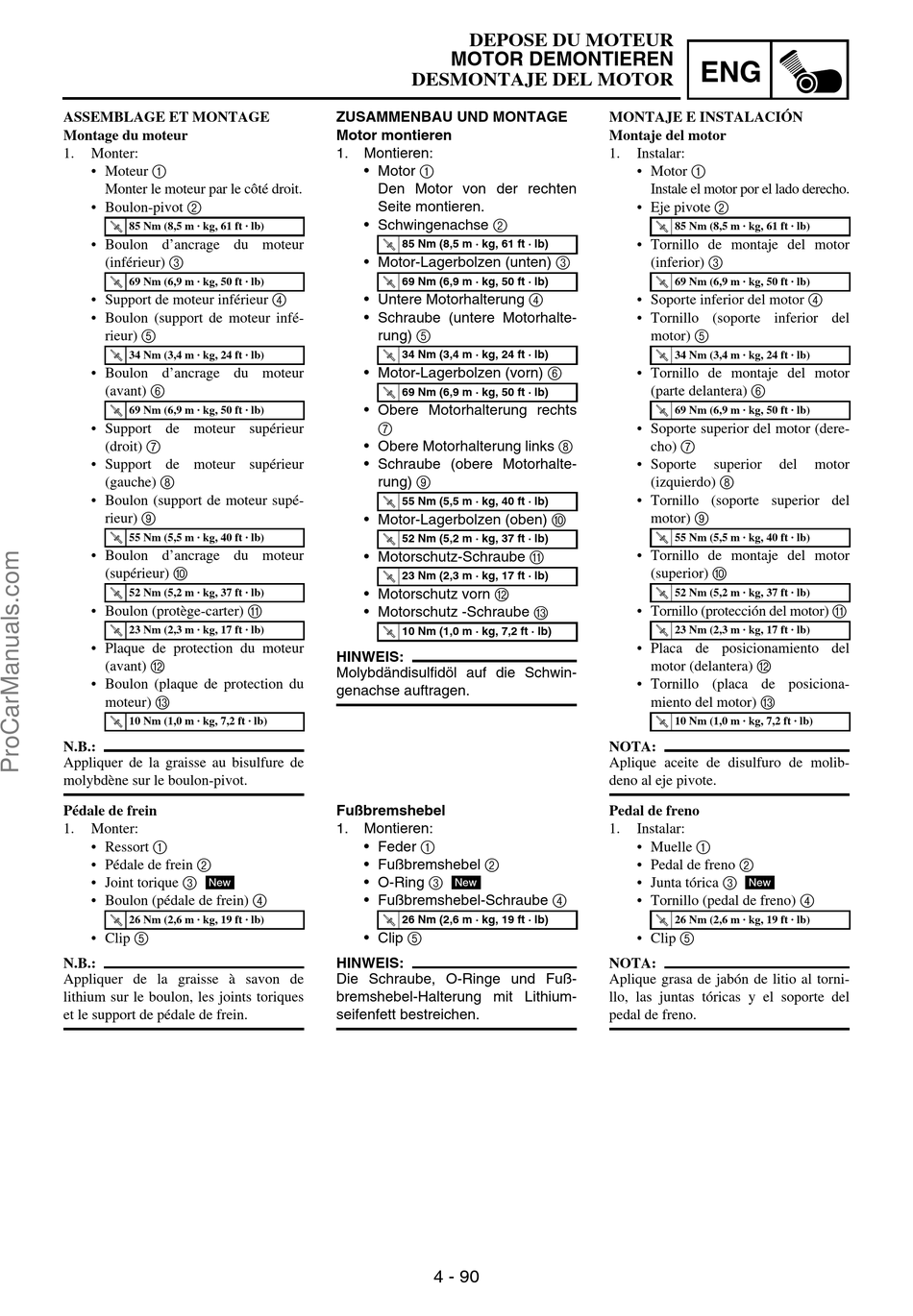

ASSEMBLAGE ET MONTAGE
Montage du moteur
1.
Monter:
• Moteur 1
Monter le moteur par le côté droit.
• Boulon-pivot 2
85 Nm (8,5 m · kg, 61 ft · lb)
• Boulon d'ancrage du moteur
(inférieur) 3
69 Nm (6,9 m · kg, 50 ft · lb)
• Support de moteur inférieur 4
• Boulon (support de moteur infé-
rieur) 5
34 Nm (3,4 m · kg, 24 ft · lb)
• Boulon d'ancrage du moteur
(avant) 6
69 Nm (6,9 m · kg, 50 ft · lb)
• Support de moteur supérieur
(droit) 7
• Support de moteur supérieur
(gauche) 8
• Boulon (support de moteur supé-
rieur) 9
55 Nm (5,5 m · kg, 40 ft · lb)
• Boulon d'ancrage du moteur
(supérieur) 0
52 Nm (5,2 m · kg, 37 ft · lb)
• Boulon (protège-carter) A
23 Nm (2,3 m · kg, 17 ft · lb)
• Plaque de protection du moteur
(avant) B
• Boulon (plaque de protection du
moteur) C
10 Nm (1,0 m · kg, 7,2 ft · lb)
N.B.:
Appliquer de la graisse au bisulfure de
molybdène sur le boulon-pivot.
Pédale de frein
1.
Monter:
• Ressort 1
• Pédale de frein 2
• Joint torique 3
New
• Boulon (pédale de frein) 4
26 Nm (2,6 m · kg, 19 ft · lb)
• Clip 5
N.B.:
Appliquer de la graisse à savon de
lithium sur le boulon, les joints toriques
et le support de pédale de frein.
DEPOSE DU MOTEUR
MOTOR DEMONTIEREN
DESMONTAJE DEL MOTOR
ZUSAMMENBAU UND MONTAGE
Motor montieren
1.
Montieren:
• Motor 1
Den Motor von der rechten
Seite montieren.
• Schwingenachse 2
85 Nm (8,5 m · kg, 61 ft · lb)
• Motor-Lagerbolzen (unten) 3
69 Nm (6,9 m · kg, 50 ft · lb)
• Untere Motorhalterung 4
• Schraube (untere Motorhalte-
rung) 5
34 Nm (3,4 m · kg, 24 ft · lb)
• Motor-Lagerbolzen (vorn) 6
69 Nm (6,9 m · kg, 50 ft · lb)
• Obere Motorhalterung rechts
7
• Obere Motorhalterung links 8
• Schraube (obere Motorhalte-
rung) 9
55 Nm (5,5 m · kg, 40 ft · lb)
• Motor-Lagerbolzen (oben) 0
52 Nm (5,2 m · kg, 37 ft · lb)
• Motorschutz-Schraube A
23 Nm (2,3 m · kg, 17 ft · lb)
• Motorschutz vorn B
• Motorschutz -Schraube C
10 Nm (1,0 m · kg, 7,2 ft · lb)
HINWEIS:
Molybdändisulfidöl auf die Schwin-
genachse auftragen.
Fußbremshebel
1.
Montieren:
• Feder 1
• Fußbremshebel 2
• O-Ring 3
New
• Fußbremshebel-Schraube 4
26 Nm (2,6 m · kg, 19 ft · lb)
• Clip 5
HINWEIS:
Die Schraube, O-Ringe und Fuß-
bremshebel-Halterung mit Lithium-
seifenfett bestreichen.
4 - 90
ENG
MONTAJE E INSTALACIÓN
Montaje del motor
1.
Instalar:
• Motor 1
Instale el motor por el lado derecho.
• Eje pivote 2
85 Nm (8,5 m · kg, 61 ft · lb)
• Tornillo de montaje del motor
(inferior) 3
69 Nm (6,9 m · kg, 50 ft · lb)
• Soporte inferior del motor 4
• Tornillo (soporte inferior del
motor) 5
34 Nm (3,4 m · kg, 24 ft · lb)
• Tornillo de montaje del motor
(parte delantera) 6
69 Nm (6,9 m · kg, 50 ft · lb)
• Soporte superior del motor (dere-
cho) 7
• Soporte
superior
del
(izquierdo) 8
• Tornillo (soporte superior del
motor) 9
55 Nm (5,5 m · kg, 40 ft · lb)
• Tornillo de montaje del motor
(superior) 0
52 Nm (5,2 m · kg, 37 ft · lb)
• Tornillo (protección del motor) A
23 Nm (2,3 m · kg, 17 ft · lb)
• Placa de posicionamiento del
motor (delantera) B
• Tornillo (placa de posiciona-
miento del motor) C
10 Nm (1,0 m · kg, 7,2 ft · lb)
NOTA:
Aplique aceite de disulfuro de molib-
deno al eje pivote.
Pedal de freno
1.
Instalar:
• Muelle 1
• Pedal de freno 2
• Junta tórica 3
New
• Tornillo (pedal de freno) 4
26 Nm (2,6 m · kg, 19 ft · lb)
• Clip 5
NOTA:
Aplique grasa de jabón de litio al torni-
llo, las juntas tóricas y el soporte del
pedal de freno.
motor
