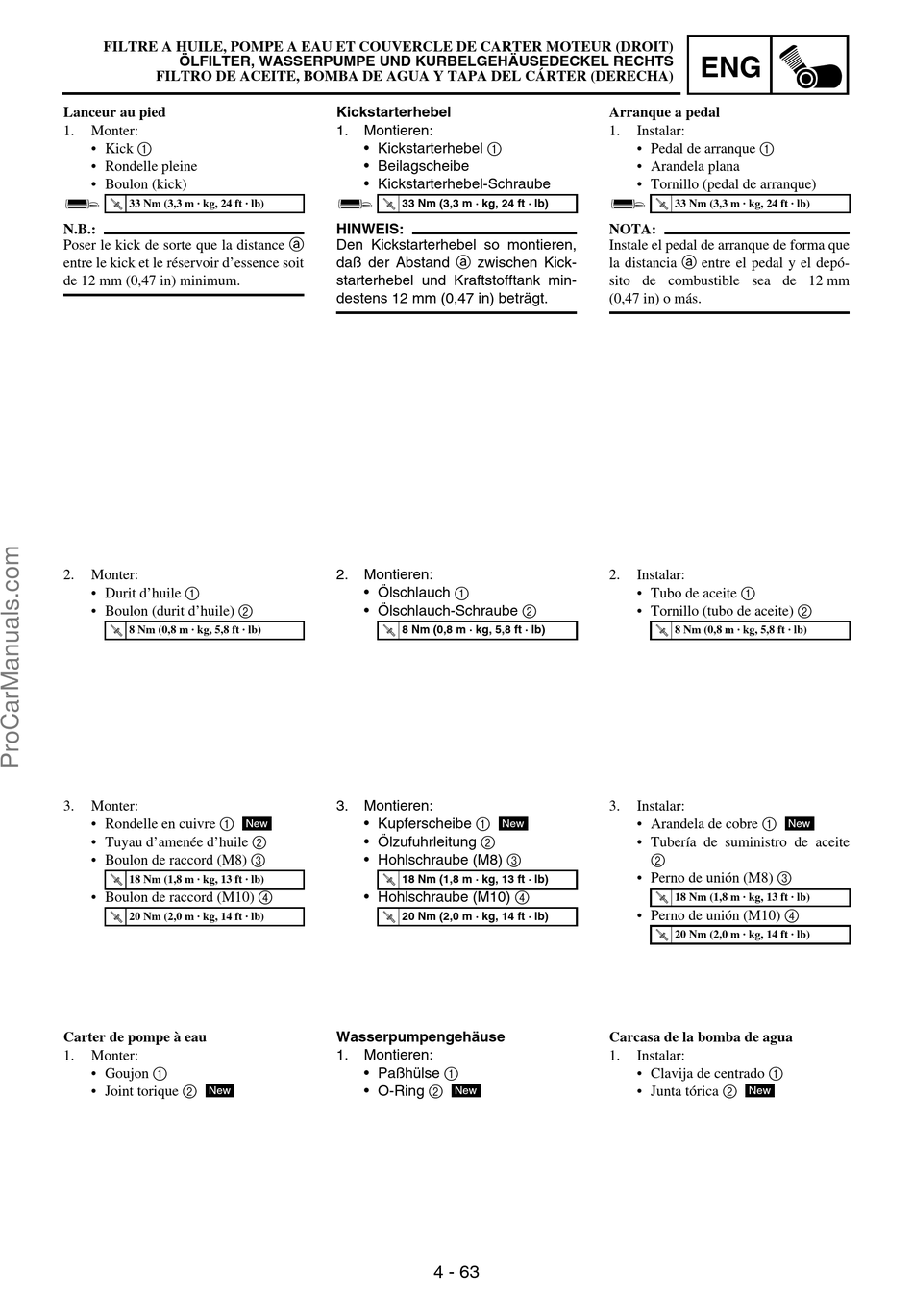

FILTRE A HUILE, POMPE A EAU ET COUVERCLE DE CARTER MOTEUR (DROIT)
ÖLFILTER, WASSERPUMPE UND KURBELGEHÄUSEDECKEL RECHTS
FILTRO DE ACEITE, BOMBA DE AGUA Y TAPA DEL CÁRTER (DERECHA)
Lanceur au pied
1.
Monter:
• Kick 1
• Rondelle pleine
• Boulon (kick)
33 Nm (3,3 m · kg, 24 ft · lb)
N.B.:
Poser le kick de sorte que la distance a
entre le kick et le réservoir d'essence soit
de 12 mm (0,47 in) minimum.
2.
Monter:
• Durit d'huile 1
• Boulon (durit d'huile) 2
8 Nm (0,8 m · kg, 5,8 ft · lb)
3.
Monter:
• Rondelle en cuivre 1
• Tuyau d'amenée d'huile 2
• Boulon de raccord (M8) 3
18 Nm (1,8 m · kg, 13 ft · lb)
• Boulon de raccord (M10) 4
20 Nm (2,0 m · kg, 14 ft · lb)
Carter de pompe à eau
1.
Monter:
• Goujon 1
• Joint torique 2
New
Kickstarterhebel
1.
Montieren:
• Kickstarterhebel 1
• Beilagscheibe
• Kickstarterhebel-Schraube
33 Nm (3,3 m · kg, 24 ft · lb)
HINWEIS:
Den Kickstarterhebel so montieren,
daß der Abstand a zwischen Kick-
starterhebel und Kraftstofftank min-
destens 12 mm (0,47 in) beträgt.
2.
Montieren:
• Ölschlauch 1
• Ölschlauch-Schraube 2
8 Nm (0,8 m · kg, 5,8 ft · lb)
3.
Montieren:
• Kupferscheibe 1
New
• Ölzufuhrleitung 2
• Hohlschraube (M8) 3
18 Nm (1,8 m · kg, 13 ft · lb)
• Hohlschraube (M10) 4
20 Nm (2,0 m · kg, 14 ft · lb)
Wasserpumpengehäuse
1.
Montieren:
• Paßhülse 1
• O-Ring 2
New
New
4 - 63
ENG
Arranque a pedal
1.
Instalar:
• Pedal de arranque 1
• Arandela plana
• Tornillo (pedal de arranque)
33 Nm (3,3 m · kg, 24 ft · lb)
NOTA:
Instale el pedal de arranque de forma que
la distancia a entre el pedal y el depó-
sito de combustible sea de 12 mm
(0,47 in) o más.
2.
Instalar:
• Tubo de aceite 1
• Tornillo (tubo de aceite) 2
8 Nm (0,8 m · kg, 5,8 ft · lb)
3.
Instalar:
• Arandela de cobre 1
• Tubería de suministro de aceite
2
• Perno de unión (M8) 3
18 Nm (1,8 m · kg, 13 ft · lb)
• Perno de unión (M10) 4
20 Nm (2,0 m · kg, 14 ft · lb)
Carcasa de la bomba de agua
1.
Instalar:
• Clavija de centrado 1
• Junta tórica 2
New
New
