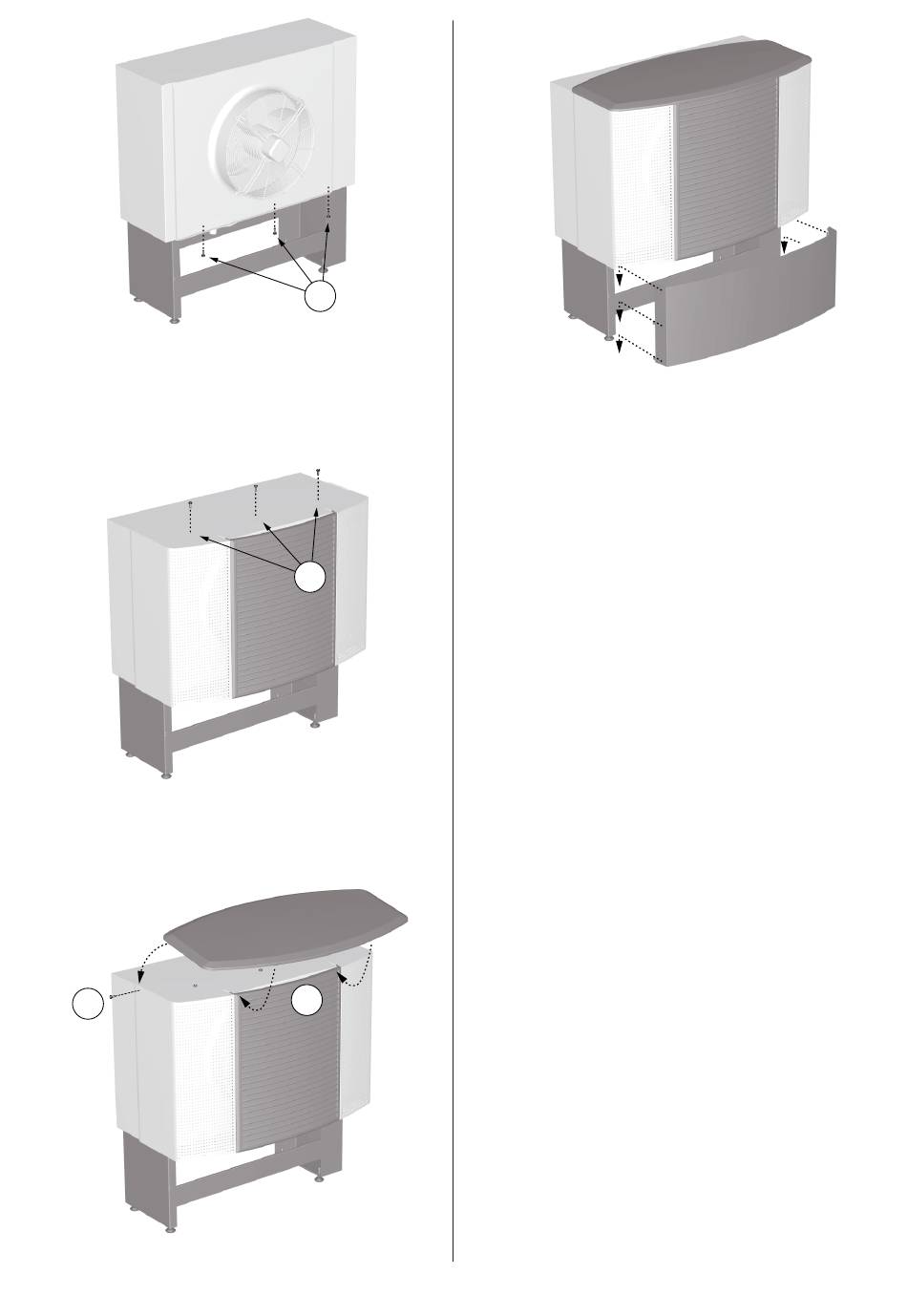

Abbildung 15: Vorbereitung für die Fronthaube.
6 Schrauben Sie drei Schrauben (4) von unten in die vorgebohr-
ten Löcher an der Vorderseite des Außenteils.
7 Haken Sie die Unterkante der Fronthaube an den drei herausra-
genden Schrauben fest.
8 Befestigen Sie die Fronthaube mit drei Schrauben in den vorge-
bohrten Löchern (5).
Abbildung 16: Festschrauben der Fronthaube.
9 Haken Sie die Abdeckhaube an der Vorderkante der Fronthaube
(6) fest.
10 Befestigen Sie die Abdeckhaube an jeder Seite mit einer
Schraube (7).
7
Abbildung 17: Befestigung der Abdeckhaube.
4
11 Haken Sie das Abdeckblech in den Ständer ein.
Hinweis! Beachten Sie, dass das beim Abtauen vom Außenteil
abfließende Wasser im Boden versickern kann. Das Außenteil sollte
nicht auf Asphalt oder vollversiegelnden Gartenfließen aufgestellt
werden, durch die das Wasser schlecht versickern kann. Sollte dies
nicht möglich sein, kann ein Schlauch an den Abtauabfluss ange-
schlossen und vom Außenteil weggeführt werden.
5
4.4
Montieren Sie den Abtaufühler an der Rückseite des Außenteils.
6
VMBME103
Abbildung 18: Abschließen mit dem Abdeckblech.
Montage des Abtaufühlers
11
