Danfoss DHP-AL Installations Und Wartungsanweisung Seite 7

Komponenten
Ansicht von links

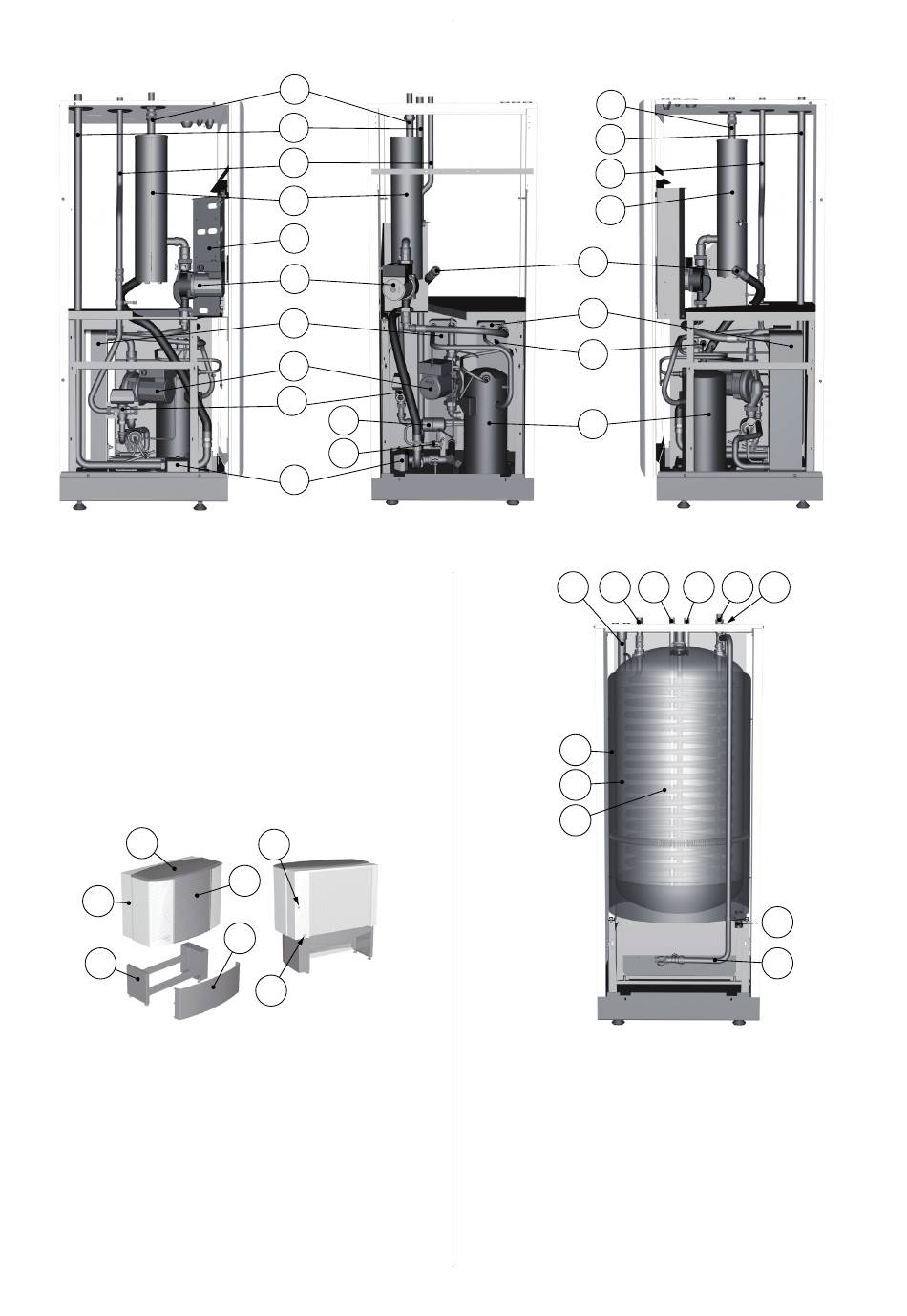

Abbildung 3: Komponenten.
Position Bezeichnung
1 Vorlaufleitung, Heizungssystem
2 Kälteträger, Vorlaufleitung bei normalem Betrieb
3 Rücklauf, Heizungssystem
4 Zusatzheizung (elektrisch)
5 Elektroschalttafel
6 Umwälzpumpe Heizungssystem
7 Verdampfer
8 Umwälzpumpe Kälteträgersystem
9 Umschaltventil, Heizungssystem
10 Trockenfilter
11 Expansionsventil
12 Mischerventil, Abtauvorgang
13 Kälteträger, Vorlauf beim Abtauvorgang
14 Verflüssiger
15 Hochdruck und Betriebspressostate
16 Kompressor
2
1
4
Abbildung 4: Komponenten und Anschlüsse des Außenteils.
Position Bezeichnung
1 Außenteil
2 Abdeckhaube
3 Fronthaube
4 Ständer
5 Abdeckblech
6 Anschluss, Kälteträger ein
7 Anschluss, Kälteträger aus
1
2
3
4
5
6
7
8
9
10
11
12
6
3
5
7
Ansicht von vorne
4
1
2
3
Abbildung 5: Komponenten und Anschlüsse des Warmwasserbereiters.
Position Bezeichnung
1 Abtaubehälter
2 Warmwasserbereiter
3 TWS-Kollektor
4 Anschluss, Kälteträger, Vorlaufleitung beim Abtauvorgang
5 Entlüftungsventil, bei Warmwasserbereiter aus Edelstahl
6 Brauchwarmwasser
7 Kaltwasser
8 Anschluss, zur TWS-Spirale
9 Anschluss, Ausdehnungsrohr bei hoch angebrachtem Außenteil
10 Anschluss, Kälteträger von Wärmepumpe
11 Anschluss, Rücklaufleitung zur Wärmepumpe
VMBME103
1
2
3
4
13
14
15
16
Ansicht von rechts
5 6 7 8 9
10
11
7
