Rohrinstallation

⚠
Hinweis: Zur Vermeidung von Leckagen ist sicherzustellen,
dass die Anschlussrohre nicht unter Spannung stehen.
⚠
Hinweis: Das Heizungssystem muss nach der Installation
unbedingt vollständig luftfrei sein.
⚠
Hinweis: An allen erforderlichen Stellen müssen
Entlüftungsventile montiert werden.
5.1

Anschlussplan

Rohranschlüsse auf der Abbildung:
2 Rücklaufleitung Warmwasserbereiter
4 Vorlaufleitung Heizungssystem
5 Rücklaufleitung Heizungssystem
8 Rücklaufleitung Warmwasserbereiter
9 Entlüftungsventil, bei Warmwasserbereiter aus
Edelstahl
11 Brauchwarmwasser
12 Kaltwasser
13 Warmwasserbereiter, Vorlauf zur TWS-Spirale
6
4
5
10
7
1

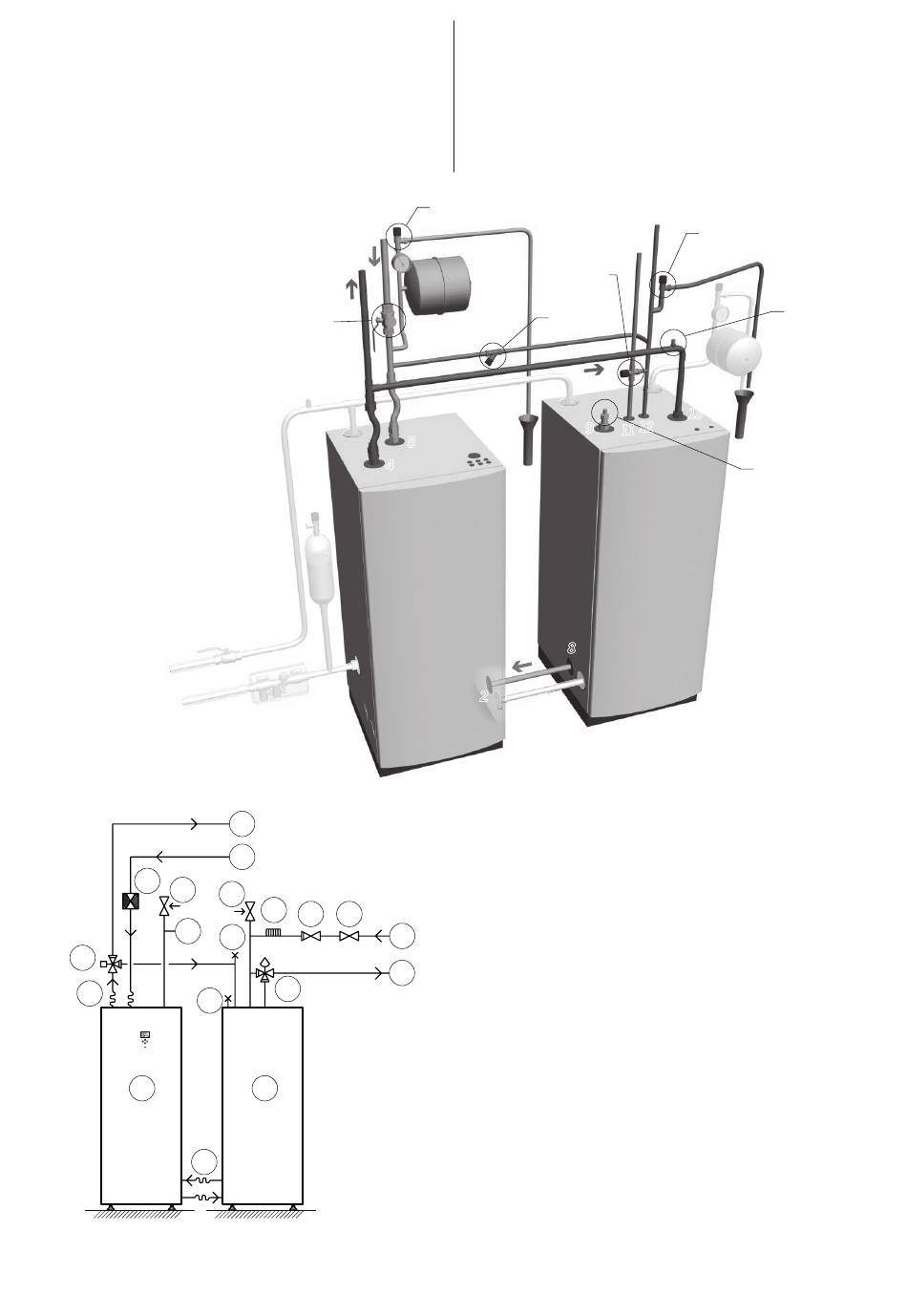

Abbildung 20: Allgemeiner Anschlussplan.
12
Absperrventil und
Schmutzsieb
6
3
Abbildung 19: Grundsätzlicher Aufbau der Rohrinstallation.
2
3
11
12
13 14
8
9
18
17
7
• Die Rohrinstallation muss gemäß den Maß- und Anschlussplänen
im Abschnitt „Wärmepumpendaten" ausgeführt werden.
• Die Installation muss entsprechend der örtlich geltenden Regeln
und Vorschriften ausgeführt werden. Der Warmwasserbereiter
muss mit einem zugelassenen Sicherheitsventil (im Lieferumfang
enthalten) ausgestattet sein.
Sicherheitsventil (nicht enthalten)
Mischerventil
Füllhahn
5
4
Wärmepumpe
2
1
Position Bezeichnung
15
1 Wärmepumpe
2 Vorlauf
16
3 Rücklauf
4 Sicherheitsventil (nicht enthalten)
5 Ausdehnungsbehälter (nicht enthalten)
6 Schmutzsieb
7 Flexschläuche
8 Entlüftungsventil
9 Mischerventil
10 Umschaltventil
11 Sicherheitsventil (9 bar)
12 Vakuumventil
13 Rückschlagventil
14 Absperrventil
15 Kaltwasser
16 Warmwasser
17 Warmwasserbereiter
18 Entlüftungsventil bei Warmwasserbereiter aus Edelstahl
VMBME103
Sicherheitsventil, 9 bar
14
10
13
11 12
9
Warmwasserbereiter
8
7
Entlüftungsventil
Entlüftungsventil bei
Warmwasserbereiter aus
Edelstahl
