3
Inbetriebnahme

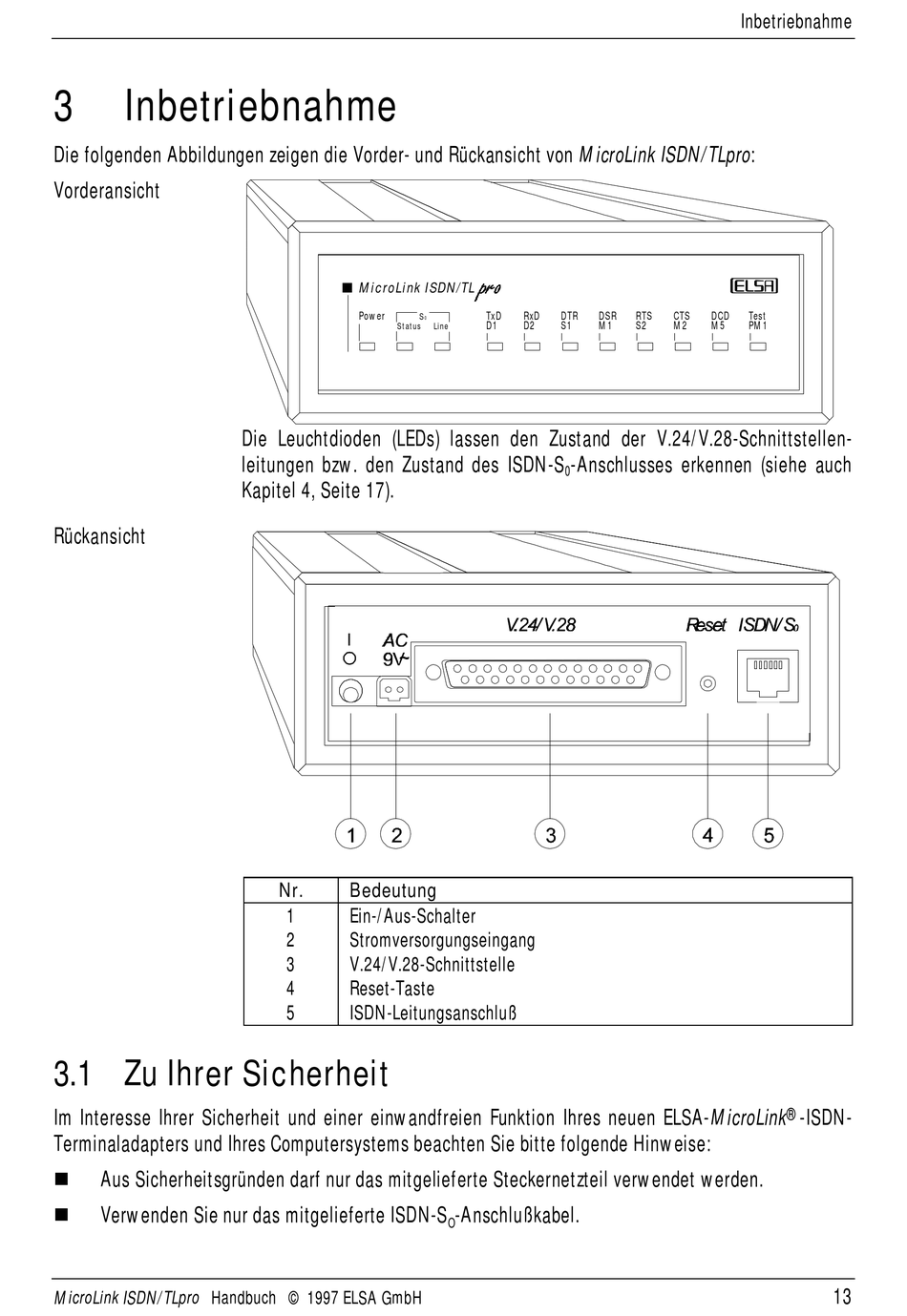

Die folgenden Abbildungen zeigen die Vorder- und Rückansicht von MicroLink ISDN/TLpro :
Vorderansicht
Rückansicht
3.1 Zu Ihrer Sicherheit
Im Interesse Ihrer Sicherheit und einer einwandfreien Funktion Ihres neuen ELSA- MicroLink
Terminaladapters und Ihres Computersystems beachten Sie bitte folgende Hinweise:
Aus Sicherheitsgründen darf nur das mitgelieferte Steckernetzteil verwendet werden.
n
Verwenden Sie nur das mitgelieferte ISDN-S
n
MicroLink ISDN/TLpro Handbuch © 1997 ELSA GmbH
MicroLink ISDN/TL
Power
Status
Die Leuchtdioden (LEDs) lassen den Zustand der V.24/V.28-Schnittstellen-
leitungen bzw. den Zustand des ISDN-S
Kapitel 4, Seite 17).
Nr.
Bedeutung
1
Ein-/Aus-Schalter
2
Stromversorgungseingang
3
V.24/V.28-Schnittstelle
4
Reset-Taste
5
ISDN-Leitungsanschluß
TxD
RxD
DTR
S
0
D1
D2
S1
Line
-Anschlusses erkennen (siehe auch
0
-Anschlußkabel.
O
Inbetriebnahme
DSR
RTS
CTS
DCD
Test
M1
S2
M2
M5
PM1
®
-ISDN-
13
