Abbildung 17 Max. Zulässige Flanschbelastung - Edwards Eds 200 Betriebsanleitung
Trockenlaufende vakuumpumpen für die chemische industrie (atex)
Vorschau ausblenden
Andere Handbücher für EDS 200:
- Betriebsanleitung (68 Seiten) ,
- Gebrauchsanleitung (14 Seiten)
Inhaltsverzeichnis

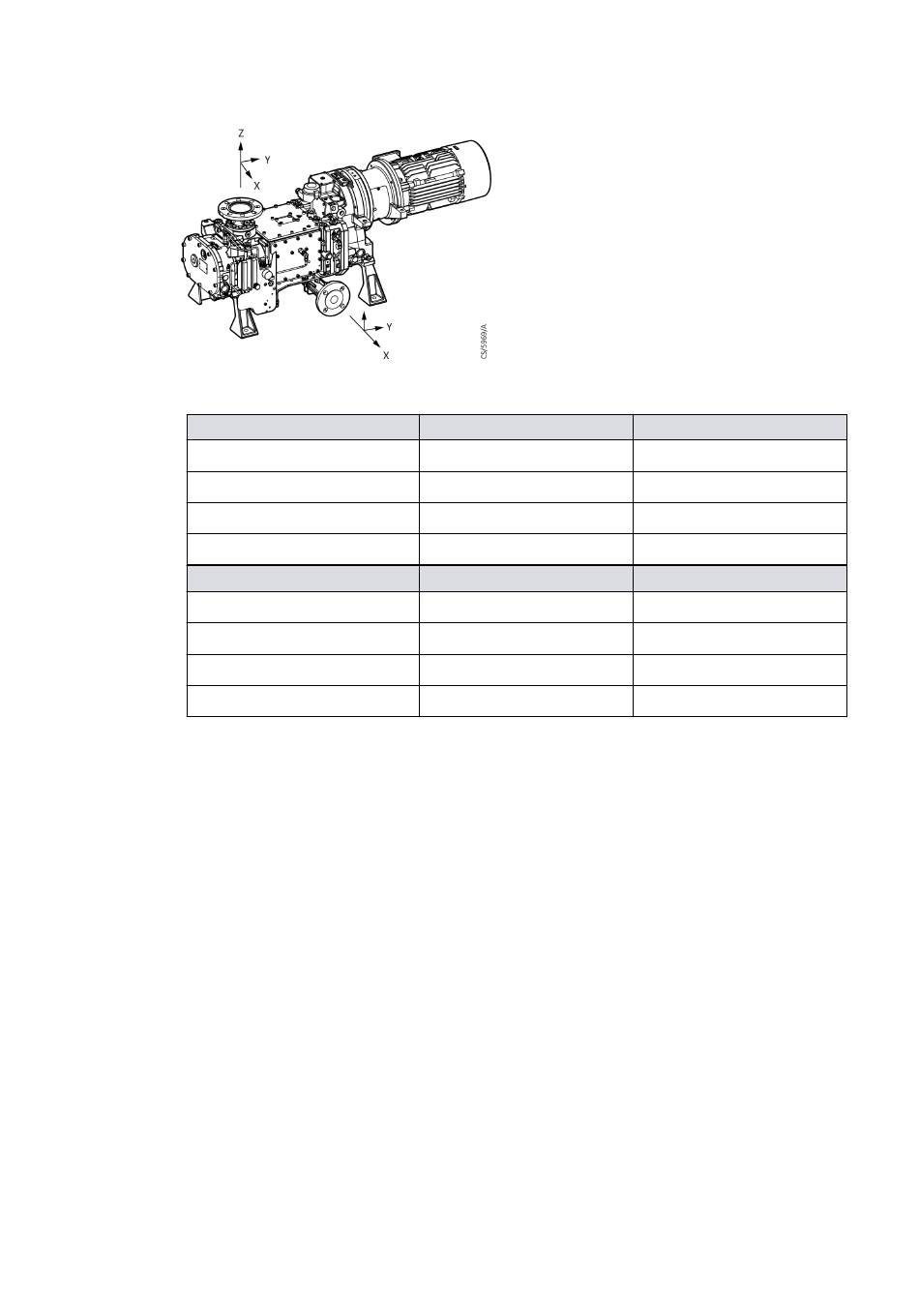

Abbildung 17 Max. zulässige Flanschbelastung
Tabelle 8 Maximal zulässige Flanschbelastung (mit/ohne Flammensperren)
Max. Kraft
F
x
F
y
F
z
F
R
Max. Drehmoment
M
x
M
y
M
z
M
R
A41801882_E
300767969_001_C4
A41801882_E - Montage
Pumpeneinlass
± 892 N
± 1070 N
± 1338 N
± 1931 N
Pumpeneinlass
± 476 Nm
± 952 Nm
± 721 Nm
± 1285 Nm
Seite 42
Pumpenauslass
± 446 N
± 356 N
± 290 N
± 640 N
Pumpenauslass
± 115 Nm
± 231 Nm
± 177 Nm
± 313 Nm
03/2022 - ©Edwards Limited
