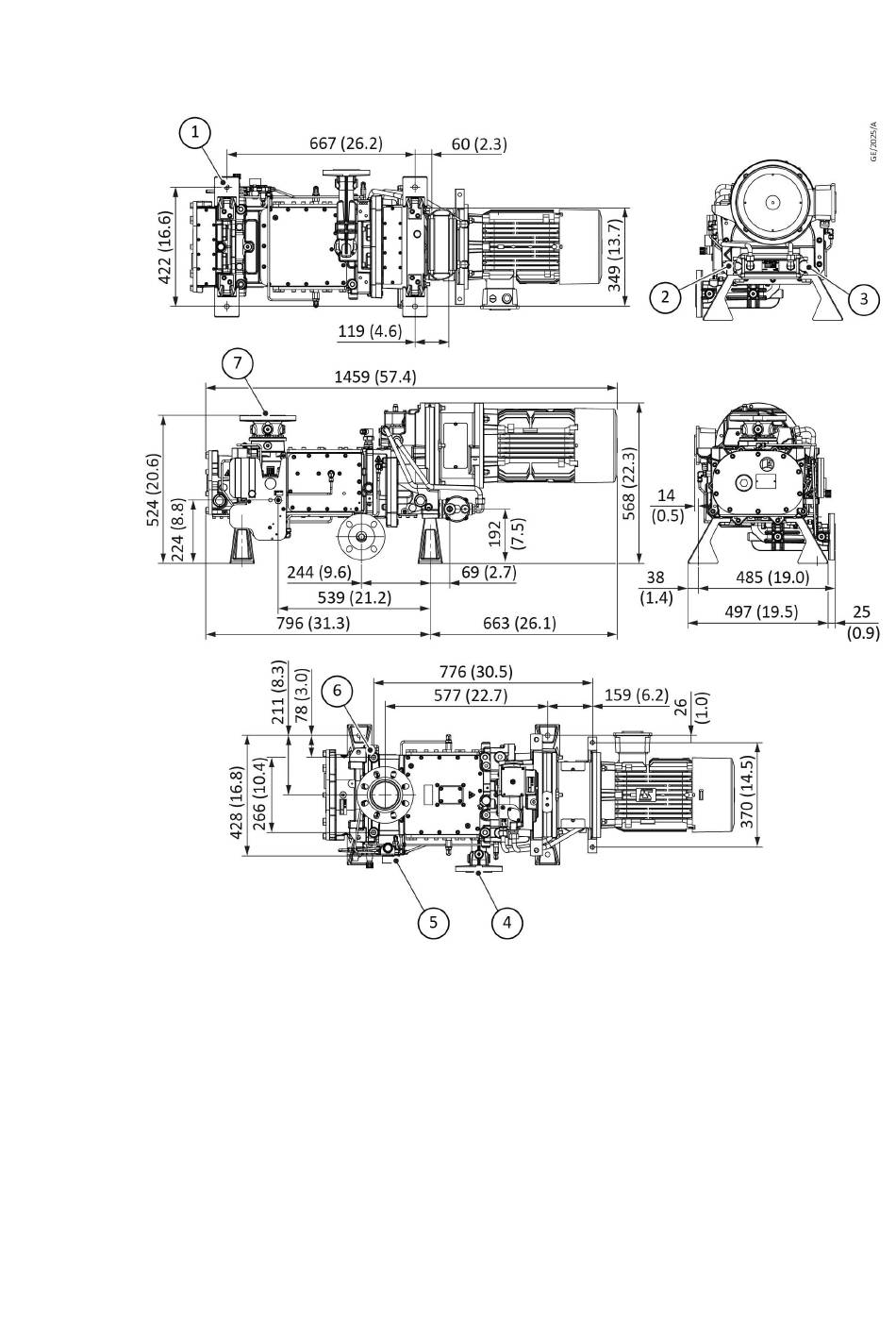

Abbildung 6 EDS200-300 Cat 2 indirekt gekühlt
Alle Abmessungen in mm.
1. Durchmesser 4 × 17
1. Durchmesser 4 × 17
3. G1/2-Wasserauslass
3. G1/2-Wasserauslass
5. G1/4 Spülgaseinlass
5. G1/4 Spülgaseinlass
7. Einlass 3" DN 80 PN16"
7. Einlass 3" DN 80 PN16"
2. G1/2-Wassereinlass
2. G1/2-Wassereinlass
4. Auslass 2" DN 50 PN 16
4. Auslass 2" DN 50 PN 16
6. 4 x M16
6. 4 x M16
