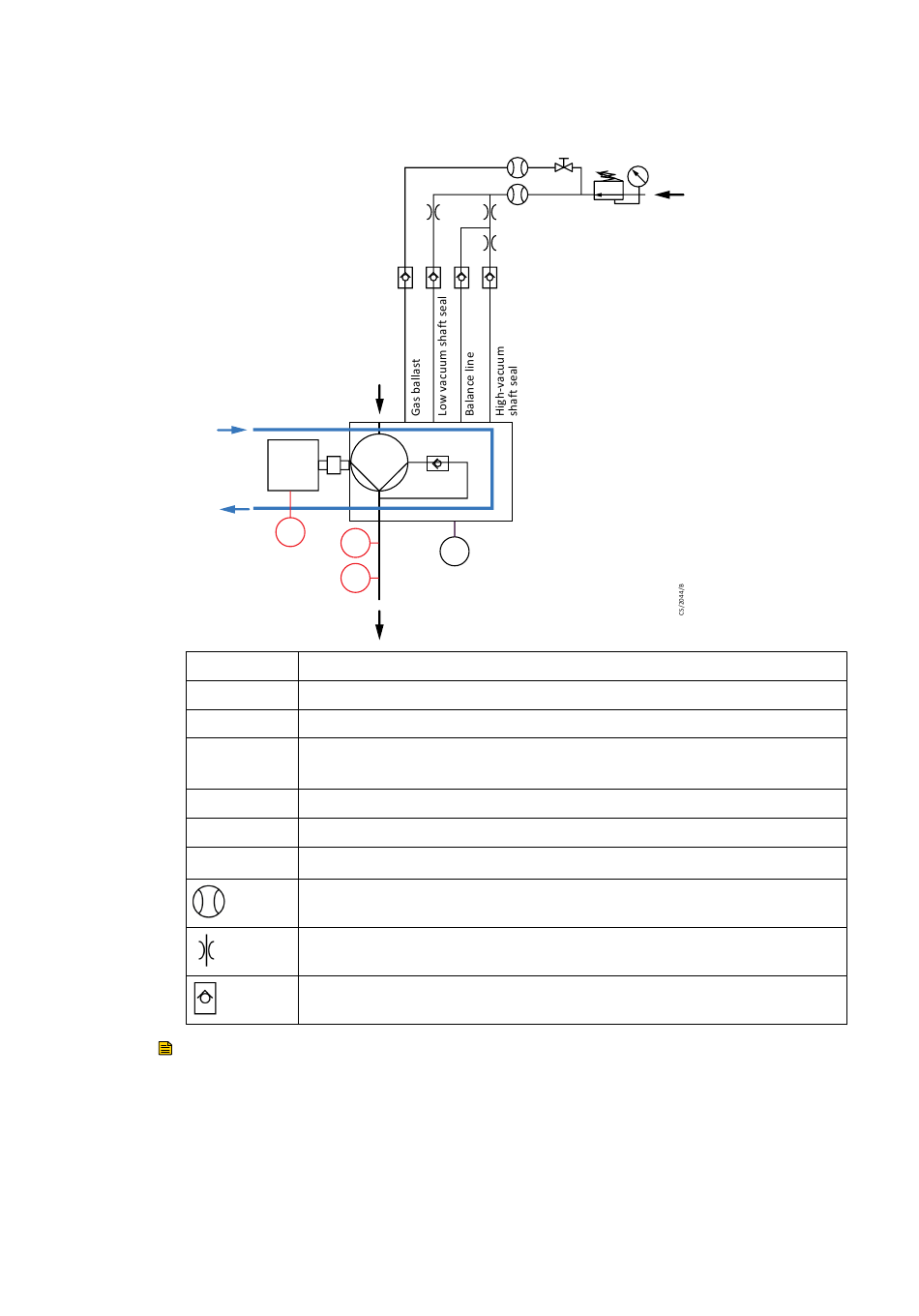

Abbildung 22 Schema für Spülgas und Schalter – direkte Kühlung
Cooling
water
PG-1
PR-1
BoV-1
TS-1
TS-3
TS-4
PS-1
Hinweis:
Je nach ATEX-Type der Pumpe werden Geber installiert.
7.7 Motor anschließen
Auf Anfrage kann die EDS-Pumpe auch ohne angeschlossenen Motor bestellt werden.
A41801882_E
300767969_001_C4
A41801882_E - Montage
Process IN
Motor
BoV-1
TS-4
TS-3
TS-1
PS-1
Exhaust
Spülgasdruckmesser
Spülgasdruckregler
Ablassventil
Pumpengehäuse-Thermoschutzschalter (abschaltend) oder Pt100 mit
Kopfgeber
Abgastemperaturgeber
Motorthermistor
Abgasdruckgeber
Durchflussmesser
Drossel
Rückschlagklappe
Seite 49
Needle valve
FM-1
gas ballast
PG-1
Purge gas
FM-2
PR-1
