5.1 Maßzeichnungen

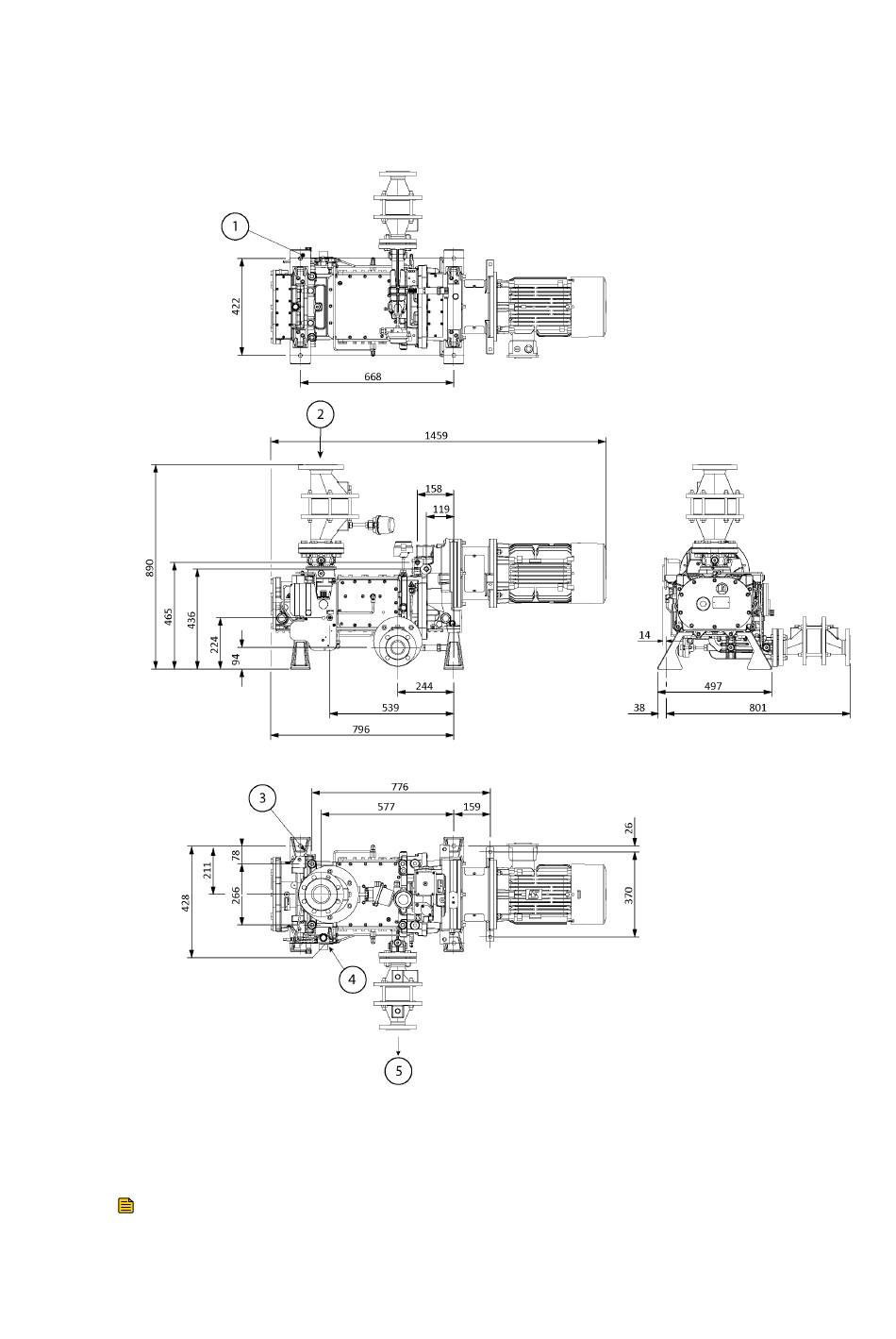

Abbildung 5 EDS200-300 Cat 1 Flammensperre direkt gekühlt
1. Durchmesser 4 × 17
1. Durchmesser 4 × 17
3. 4 x M16
3. 4 x M16
5. Auslass DN 50 PN16
5. Auslass DN 50 PN16
Hinweis:
Es wird nur eine direkt gekühlte Version angezeigt. Für Anschlusspunkte zum
Wärmetauscher bei indirekt gekühlter Ausführung siehe
indirekt gekühlt.
2. Einlass DN 80 PN16
2. Einlass DN 80 PN16
4. G1/4 Spülgaseinlass
4. G1/4 Spülgaseinlass
Abbildung: EDS200-300 Cat 2
