7.3.6 Steuerung für den diskontinuierlichen Betrieb
Nach dem Start des Geräts im Kühl-/Heizbetrieb wird der Betrieb/Stopp des Verdichters für die Dauer von
5 Minuten nicht durch die Raumtemperatur geregelt. Wenn die Solltemperatur jedoch geändert wird und die
Stopp-Bedingung für den Verdichter erfüllt werden kann, stoppt das System den Verdichter sofort.

7.3.7 Kaltluftschutzregelung

Im Heizbetrieb steuert das System nach dem Start des Verdichters den Ventilatormotor des Innengeräts
abhängig von der Rohrschlangentemperatur des Innengeräts. Im Detail sieht die Regelung folgendermaßen aus:
Hinweis:
1) In Klammern ist der Bezugspunkt für Tao > 10 °C angegeben.
2) Das Innengerät sendet während der Kaltluftschutzregelung das Vorheizen-Signal an die Kabelsteuerung.

7.3.8 Ventilatormotorsteuerung beim Abtauen

A. Wenn das Innengerät das Abtauen-Signal vom Außengerät empfängt, stoppt es, nachdem es 20 Sekunden lang
bei niedriger Drehzahl die Restwärme ausgeblasen hat.
B. Während der Abtauung läuft der Ventilatormotor des Innengeräts nicht.
C. Wenn die Abtauung abgeschlossen ist, läuft der Motor des Innengeräts im Kaltluftschutzstatus.
7.3.9 Betrieb Restwärme ausblasen
Wenn das Gerät im Heizbetrieb ausschaltet oder der Thermostat ausgeschaltet ist, stoppt der Motor des
Innengeräts, nachdem er 30 Sekunden lang mit niedriger Drehzahl gelaufen ist.
7.3.10 Schwenkmotorsteuerung
Das Innengerät steuert den Schwenkmotor entsprechend dem Schwenken-Signal von der Kabelsteuerung.

7.3.11 Wasserpumpensteuerung

A. Kühl- und Trocknungsbetrieb: Die Wasserpumpe läuft, wenn der Verdichter anläuft, und stoppt 5 Minuten,
nachdem der Verdichter gestoppt hat. Beim Wechsel in den Heizbetrieb oder eine andere Betriebsart läuft die
Wasserpumpe 5 Minuten lang und arbeitet anschließend entsprechend ihrer aktuellen Betriebsart.
B. Kühlbereitschafts-, Heiz-, Ventilatorbetrieb: Die Wasserpumpe arbeitet nicht, wenn der Schwimmerschalter
geschlossen ist. Wenn der Schwimmerschalter geöffnet wird, erkennen die Innengeräte dieses Signal. Nach
2 Sekunden startet die Wasserpumpe. Wenn der Schwimmerschalter wieder geschlossen wird, läuft die Pumpe
noch weitere 5 Minuten und stoppt dann.

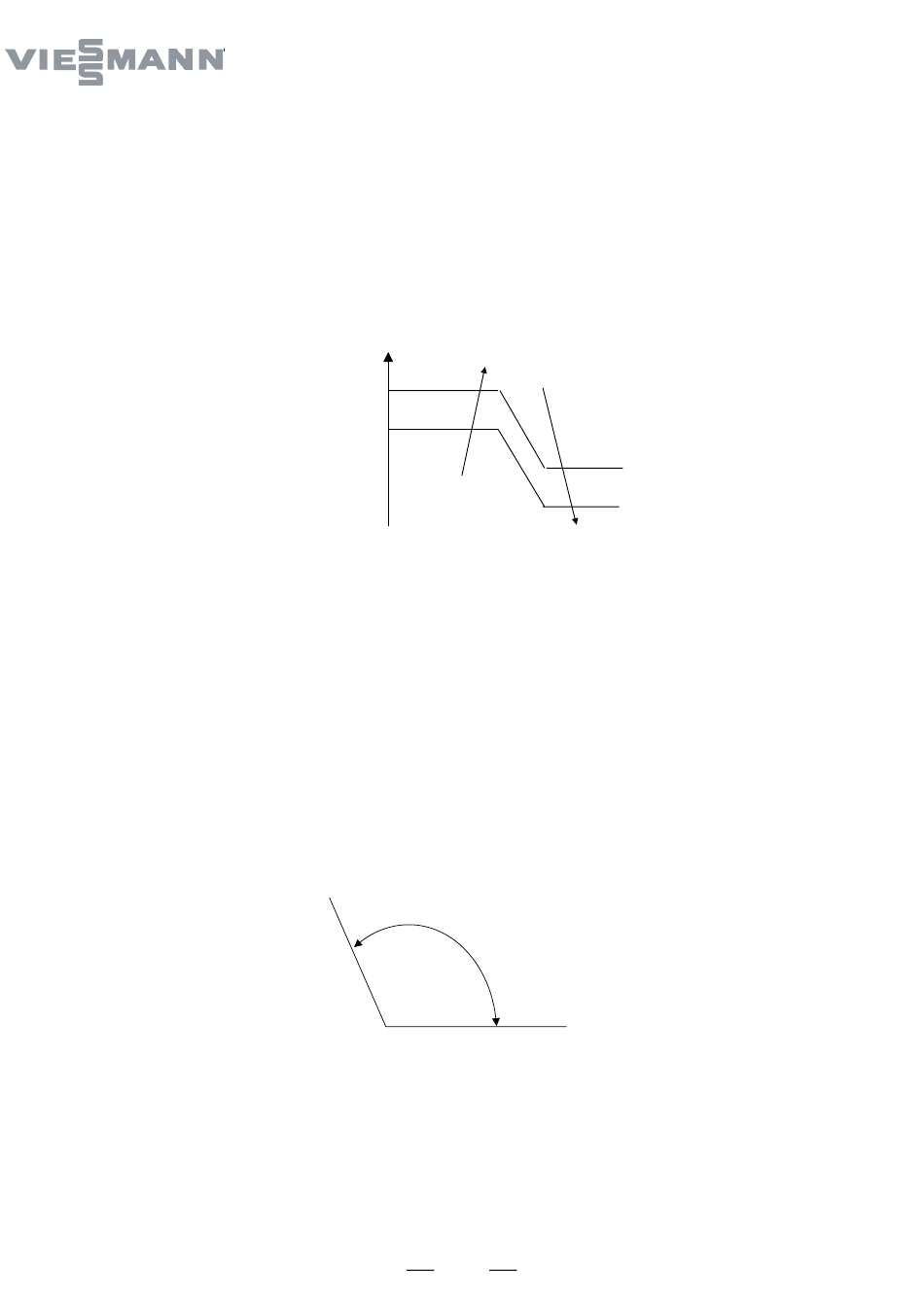

Tc2 (℃)
30(32)
Solldrehzahl
Niedrige
26(30)
Drehzahl
22(26) Aus
20(20)
Voll AUS 54°
54° Schwenkbereich
Standardposition in der Betriebsart
HEIZEN, KÜHLEN
0°
