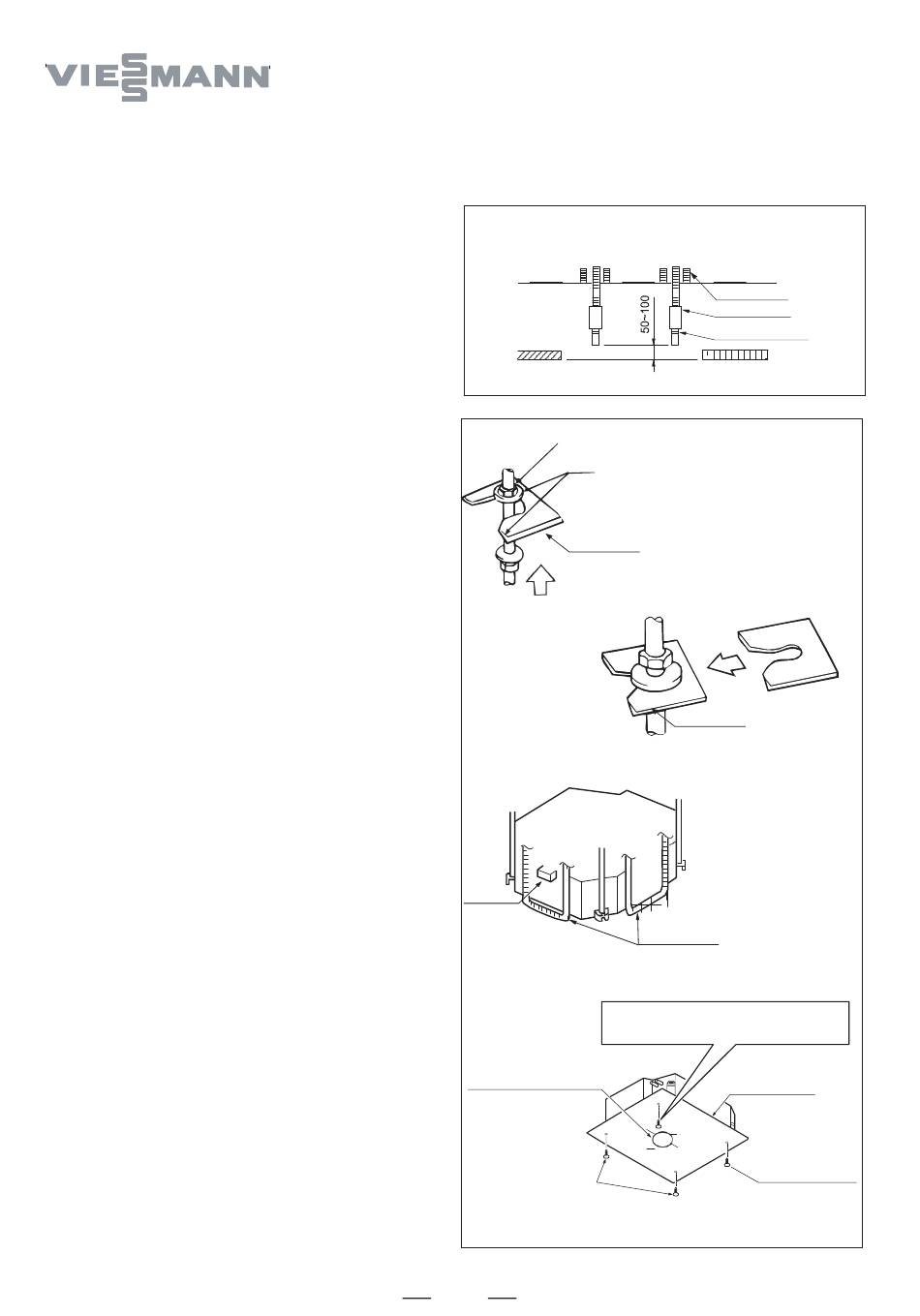

④ Installation des Innengeräts
Im Falle einer neuen Decke
(1) Installieren Sie das Gerät vorübergehend.
Setzen Sie den Aufhängebügel auf den
Aufhängebolzen. Achten Sie darauf, Mutter und
Unterlegscheibe an beiden Enden der Halterung zu
verwenden.
(2)
Entnehmen Sie die Abmessungen der
Deckenöffnung der Papierschablone. Erkundigen Sie
sich bei Ihrem Immobilienhändler nach Einzelheiten.
Die Mitte der Öffnung ist auf der Papierschablone
markiert. Die Mitte des Geräts ist auf der Karte im
Gerät und auf der Papierschablone markiert.
Befestigen Sie die Papierschablone ⑤ mit 3
Schrauben am Gerät.
⑥ Befestigen Sie die Ecke der Auffangwanne
am Rohrleitungsausgang.
Nach der Installation an der Decke
(3)
Richten Sie das Gerät in der richtigen Position aus.
(Siehe Vorbereitung der Installation - (1))
(4)
Überprüfen Sie die horizontale Ausrichtung des
Geräts.
Die Wasserpumpe und der Schwimmerschalter
sind im Innengerät installiert. Überprüfen Sie mithilfe
eines Horizontalkomparators oder eines
wassergefüllten PVC-Schlauchs, ob die vier Ecken des
Geräts eben ausgerichtet sind. (Wenn das Gerät gegen
die Wasserablaufrichtung geneigt ist, kann dies zu
einem Problem mit dem Schwimmerschalter und somit
zu einem Wasseraustritt führen.)
(5)
Entfernen Sie die Befestigungsplatte für
Unterlegscheibe ② und ziehen Sie die Mutter
darüber an.
(6)
Entfernen Sie die Papierschablone.
Installationsbeispiel
Mutter (vor Ort vorbereiten)
Unterlegscheibe
(vor Ort vorbereiten)
Aufhängebolzen
Befestigen
(Doppelmuttern)
[Die Unterlegscheibe fest anbringen]
Niveau
Die Schrauben am Auslass der Rohrleitung
sind an der Ecke der Ablaufwanne befestigt.
Mitte der Deckenöffnung
Papierschablone
Schrauben (Zubehör)
[Fixieren Sie die Papierschablone]
16
Dach Ankerbolzen
Lange Mutter
Aufhängebolzen Decke
Einführen
Befestigungsplatte
für Unterlegscheibe
(vor Ort vorbereiten)
Polyethylen-Rohr
Papierschablone ⑤
Schraube (Zubehör)
