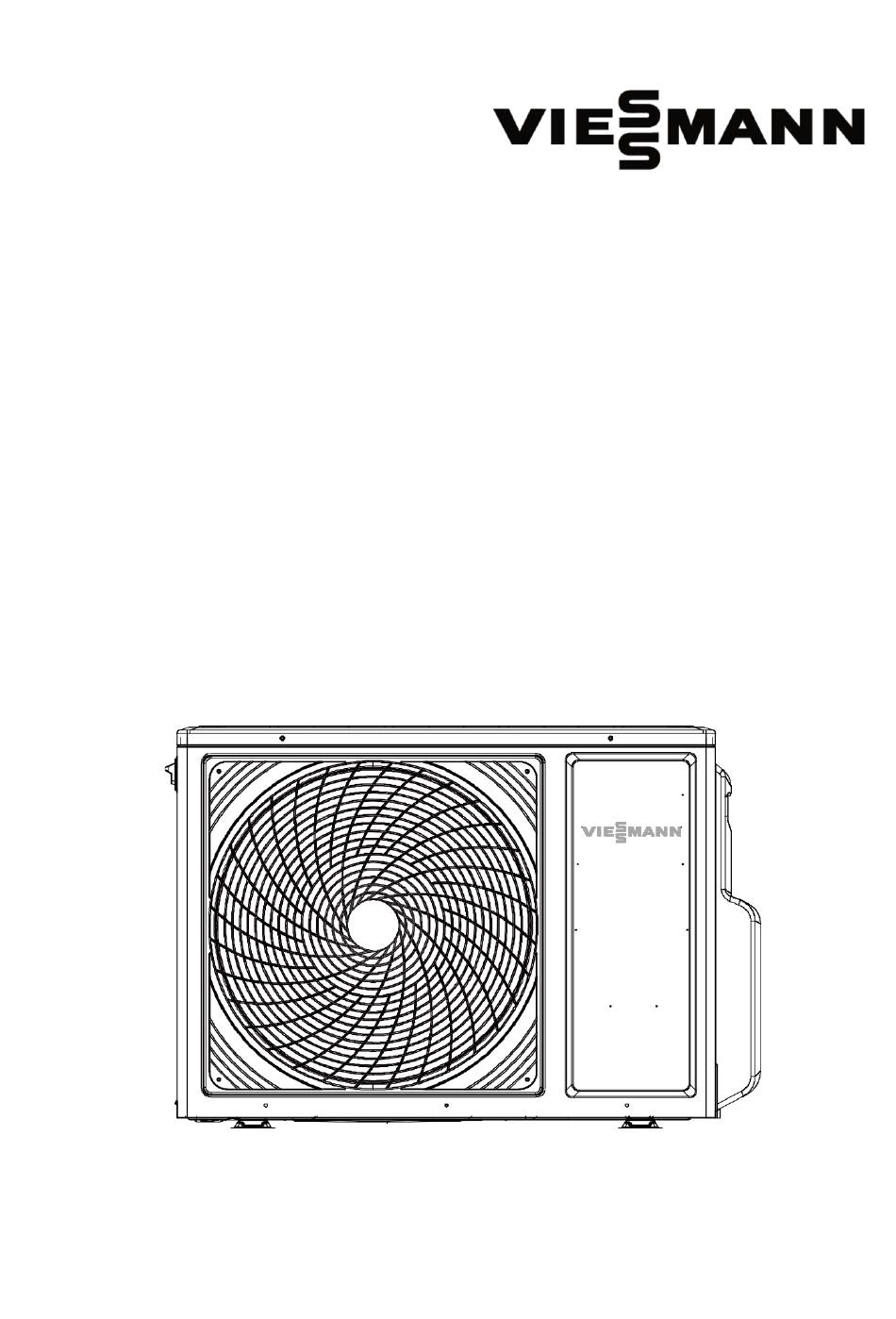

Serviceanleitung
Vitoclima 300-S
OFAA300MHA052
6198739-01
DE
10/2022
Bitte aufbewahren!

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Viessmann Vitoclima 300-S

Inhaltszusammenfassung für Viessmann Vitoclima 300-S

  • Seite 1 Serviceanleitung Vitoclima 300-S OFAA300MHA052 6198739-01 10/2022 Bitte aufbewahren!

  • Seite 2: Inhaltsverzeichnis

    Inhalt 1. Einführung .................. 1 2. Technische Informationen ............7 3. Liste der Sensoren ..............8 4. Kältekreisschema ............... 9 5. Betriebsbereich ................ 10 6. Anschlussplan der Leiterplatte ..........11 7. Funktionen und Steuerung ............15 8. Maßzeichnungen ..............29 9.

  • Seite 3: Einführung

    Einführung 1. Einführung 1.1 Erklärung des Modellnamens Leistungsgröße Generation A .. Z Haier Einphasig (230 V) Premium Segment Energieabgabe Luft Energiequelle Luft Boden (OSU) Außengerät Klimagerät für die häusliche Anwendung...

  • Seite 4: Sicherheitshinweise

    1.2 Sicherheitshinweise Lesen Sie vor der Durchführung von Reparaturarbeiten unbedingt die folgenden Sicherheitshinweise. Die Warnelemente sind in „Warnung“ und „Vorsicht“ eingeteilt. Die Elemente unter „Warnung“ sind besonders wichtig, da sie bei Nichtbeachtung zum Tod oder zu schweren Verletzungen führen können. Die Elemente unter „Vorsicht“...

  • Seite 5: Vorsichtsmaßnahmen In Bezug Auf Produkte Nach Der Reparatur

    Warnung Reparieren Sie die elektrischen Komponenten nicht mit nassen Händen. Arbeiten am Gerät mit nassen Händen können zu einem elektrischen Schlag führen. Reinigen Sie das Klimagerät nicht mit Spritzwasser. Das Waschen des Geräts mit Wasser kann zu einem elektrischen Schlag führen. Achten Sie auf die Erdung, wenn Sie das Gerät an einem feuchten oder nassen Ort reparieren, um einen elektrischen Schlag zu vermeiden.
  • Seite 6 Warnung Achten Sie darauf, dass Sie einen separaten Stromkreis für das Gerät verwenden, und beachten Sie bei der Durchführung von Elektroarbeiten die technischen Normen für elektrische Geräte, die internen Verkabelungsvorschriften und die Installationsanleitung. Eine unzureichende Kapazität des Stromkreises und unsachgemäße elektrische Arbeiten können zu einem elektrischen Schlag oder Brand führen.

  • Seite 7: Inspektion Nach Der Reparatur

    1.2.3 Inspektion nach der Reparatur Warnung Vergewissern Sie sich, dass der Stecker des Netzkabels nicht verschmutzt oder lose ist, und stecken Sie den Stecker vollständig in eine Steckdose. Wenn der Stecker verstaubt oder lose ist, kann dies zu einem elektrischen Schlag oder Brand führen. Wenn das Netzkabel und die Anschlussleitungen Kratzer aufweisen oder beschädigt sind, müssen Sie sie ersetzen.

  • Seite 8: Liste Der Verwendeten Symbole

    1.2.5 Liste der verwendeten Symbole Symbol Art der Information Beschreibung Ein „Hinweis“ enthält Informationen, die nicht unbedingt erforderlich sind, Hinweis aber dennoch für den Leser wertvoll sein können, z. B. Tipps und Tricks. „Vorsicht“ wird verwendet, wenn die Gefahr besteht, dass der Leser durch eine falsche Handhabung Geräte beschädigt, Daten verliert, ein Vorsicht unerwartetes Ergebnis erhält oder ein Verfahren (teilweise) neu starten...

  • Seite 9: Technische Informationen

    2. Technische Informationen NENNSPANNUNG DES VERTEILERNETZES Phase Frequenz Spannung 220-240 NENNKAPAZITÄT und NENNLEISTUNG Kühlung Heizung 6,0 （1,4-6,9) 5,2 (1,4-6,0） Nennkapazität 20470 (4770-23540) Btu/h 17740 (4770-20470) Leistungsaufnahme (Nennwert) SEER/SCOP Jährlicher Energieverbrauch 1400 -³ Feuchtigkeitsentzug m³/h 2,0*10 TECHNISCHE DATEN - GERÄT Abmessungen H*B*T 820X338X614 Verpackungs-...

  • Seite 10: Liste Der Sensoren

    Auslasssensor Wird für den Verdichter bei Überhitzung verwendet Konformitätserklärung Wir, die Viessmann Climate Solutions SE, D-35108 Allendorf, erklären in alleiniger Verantwortung, dass das bezeichnete Produkt in Konstruktion und Betriebsverhalten den europäischen Richtlinien und den ergänzenden nationalen Anforderungen entspricht. Die vollständige Konformitätserklärung ist mit Hilfe der Herstell-Nr. unter folgender Internetadresse zu finden: WWW.viessmann.de/eu-conformity...

  • Seite 11: Kältekreisschema

    4. Kältekreisschema Kühlbetrieb Umschaltventil Verdichter Gasabsperrventi Rückschlagventil Propellerventilator Kühlbetrieb Querstromventilator Außengerät- Luftauslass Luftauslass Ventilatormotor Innengerät-Ventilatormotor Flüssigkeitsabsperrventil Heizbetrieb Umschaltventil Verdichter Gasabsperrventi Rückschlagventil Propellerventilator Querstromventilator Heizbetrieb Luftauslass Luftauslass Außengerät- Ventilatormotor Innengerät-Ventilatormotor Flüssigkeitsabsperrventil Klimagerät für die häusliche Anwendung...

  • Seite 12: Betriebsbereich

    5. Betriebsbereich Kühletrieb Innentemperatur in °C (Feuchtkugel) Heizbetrieb Innentemperatur in °C (Trockenkugel) Hinweise: Die Diagramme basieren auf der folgenden Bedingung: Äquivalente Rohrleitungslänge Niveauunterschied Luftvolumenstrom hoch Klimagerät für die häusliche Anwendung...

  • Seite 13: Anschlussplan Der Leiterplatte

    6. Anschlussplan der Leiterplatte Anschlüsse Leiterplatte (1) (Steuerleiterplatte) 1) CN1, CN2 Anschluss für Stromversorgung N und L 2) CN3 Anschluss für Masse 3) CN23 Anschluss für DC-Stromversorgung 15 V und 5 V zur Modulleiterplatte 4) CN9, CN10 Anschluss für CN2, CN1 auf der Modulleiterplatte 5) CN22 Anschluss für Ventilatormotor 6) CN11 Anschluss für Vier-Wege-Ventilspule 7) CN17, CN47 Anschluss für Thermistoren...
  • Seite 14 PCB (1) Untere L N PE Heizung 4-Wege-Ventil E-Ventil Sensor DC-Ventilatormotor Verdichter PFC-Drossel Klimagerät für die häusliche Anwendung...
  • Seite 15 PCBs (2) L N PE Untere Heizung 4-Wege-Ventil E-Ventil Sensor DC-Ventilatormotor Verdichter PFC-Drossel Klimagerät für die häusliche Anwendung...
  • Seite 16 Schaltpläne AUSSENGERÄT AUSSENGERÄT-SCHALTPLAN PFC-DROSSEL L-IN AC-N L-OUT AC-L KONDEN KONDEN VENTILA SATOR SATOR CN10 Verdichter AUSSENGERÄT-LEITERPLATTE R (U) STROMVERSORGUNG S (V) C (W) Kondensator UNTERE VENTIL DRED HEIZUNG E-VENTIL CN15 CN14 CN12 CN11 CN16 Untere 4-Wege- Elektronisches Heizung Ventil Expansionsventil Die gestrichelten Teile sind optional.

  • Seite 17: Funktionen Und Steuerung

    7. Funktionen und Steuerung 7.1 Hauptfunktionen und Steuerungsspezifikation 7.1.1 Betriebsfrequenz des Außengeräts und seine Steuerung 7.1.1.1 Betriebsfrequenzsteuerung des Verdichters Betriebsfrequenzbereich des Verdichters: Betriebsart Minimale Betriebsfrequenz Maximale Betriebsfrequenz Heizung (18K/24K) 24 Hz/20 Hz 103 Hz/100 Hz Kühlung (18K/24K) 20 Hz/20 Hz 85 Hz/85 Hz 7.1.1.2 Starten des Verdichters Wenn der Verdichter zum ersten Mal gestartet wird, muss er für 30 Sekunden, eine Minute, eine...
  • Seite 18 Wh_c<-2 Max_hz3 103 HZ/87 HZ Wh_c<5 Max_hz4 90 HZ/76 HZ Wh_c<10 Max_hz5 78 HZ/67 HZ Wh_c<17 Max_hz6 67 HZ/62 HZ Wh_c<20 Max_hz7 56 HZ/44 HZ Wh_c>=20 Max_hz8 52 HZ/39 HZ Anmerkungen: Die obigen Angaben sind die maximalen Frequenzbegrenzungen des gesamten Geräts, die von der Umgebung beeinflusst werden.

  • Seite 19: Steuerung Des Außengerät-Ventilators (Austauschventilator)

    Beim Kühlen ist es erforderlich, dass F-MIN-d(Min_hz des Verdichters)< F<F-MAX-d(Max_hz des Verdichters) erfüllt wird. Beim Heizen ist es erforderlich, dass F-MIN-r (Min_hz des Verdichters)< F<F-MAX-r (Max_hz des Verdichters) erfüllt wird. PID-Regelung: Die Anfangsfrequenz Sn wird durch Pn bestimmt. Wir können Hzoutf entsprechend dem Wert von Kp, Ki, Kd, Out_gain und Pn berechnen, dann ist Fn = Sn + Hzoutf.

  • Seite 20: Vier-Wege-Steuerung

    Die EEV-Öffnung nimmt zu, wenn SH (Überhitzungsgrad) >0 ist, und ab, wenn SH<0 ist. Frequenz einstellen: Wenn |SH|=0, 60 s/1 Schritt Wenn |SH| ≥ 3 und  SH=0, 10 s/1 Schritt. Wenn 3 ≥ |SH| ≥ 0, 30 s/1 Schritt. ...

  • Seite 21: Steuerung Zur Vermeidung Von Überstrom Des Verdichters

    (18 K/24 TC (ºC) Der Verdichter stoppt. Fgh_t1 63 °C/63 °C Fgh_t1—2 Fgh_t2—2 Fgh_t2 59 °C/59 °C Schnelles Verringern der Frequenz Fgh_t3 56 °C/57 °C Langsames Verringern der Frequenz Fgh_t3—2 Fgh_t4—2 Verbot der Erhöhung der Frequenz Fgh_t4 53°C/51 °C Fgh_t5 40 °C/40 °C R Langsam steigend Fgh_t5—2 Normal...

  • Seite 22: Frostschutz Des Innengerät-Wärmetauschers

    Während des Startvorgangs des Verdichters, wenn der Wechselstrom größer als 13,5 A/14 A (18 K/24 K) ist, sinkt die Frequenz des Verdichters mit einer Geschwindigkeit von 0,1 Hz/Sekunde. Während des Startvorgangs des Verdichters, wenn der Wechselstrom größer als 13 A/13 A (18 K/24 K) ist, steigt die Frequenz des Verdichters mit der zulässigen Geschwindigkeit.

  • Seite 23: Frequenzbegrenzung Der Änderungsrate

    7.1.5.6 Frequenzbegrenzung der Änderungsrate In dem Feld, das durch eine hohe Frequenz gesteuert wird, tritt der regelgesteuerte Chip in eine schwache magnetische Steuerung ein, wenn die Änderungsrate nicht hoch genug ist. Dies hilft dabei, das Problem einer Änderungsrate aufzuheben. Wenn im Verlauf der schwachen magnetischen Steuerung die Änderungsrate immer noch nicht hoch genug ist, wird in die Steuerung mit abnehmender Frequenz übergegangen, bis der Alarm der Änderungsrate aufgehoben ist.
  • Seite 24 35,6202 33,3552 31,2062 -1,38 1,31 33,8936 31,7844 29,7796 -1,36 1,29 32,2608 30,2968 28,4267 -1,34 1,28 30,7162 28,8875 27,1431 -1,32 1,26 29,2545 27,5519 25,9250 -1,29 1,24 27,8708 26,2858 24,7686 -1,27 1,22 26,5605 25,0851 23,6704 -1,25 1,20 25,3193 23,9462 22,6273 -1,23 1,18 24,1432 22,8656 21,6361...
  • Seite 25 5,5914 5,3269 5,0704 -1,33 1,29 5,3916 5,1308 4,8783 -1,37 1,33 5,2001 4,9430 4,6944 -1,41 1,36 5,0163 4,7630 4,5185 -1,45 1,40 4,8400 4,5905 4,3500 -1,49 1,44 4,6708 4,4252 4,1887 -1,53 1,47 4,5083 4,2666 4,0342 -1,57 1,51 4,3524 4,1145 3,8862 -1,61 1,55 4,2026 3,9686 3,7443...
  • Seite 26 1,3730 1,2525 1,1415 -3,27 3,01 1,3335 1,2153 1,1066 -3,32 3,06 1,2953 1,1794 1,0730 -3,38 3,10 1,2583 1,1448 1,0405 -3,43 3,15 1,2226 1,1113 1,0092 -3,48 3,19 1,1880 1,0789 0,9789 -3,53 3,24 1,1546 1,0476 0,9497 -3,58 3,28 1,1223 1,0174 0,9215 -3,64 3,33 1,0910 0,9882 0,8942...
  • Seite 27 13654,1707 11267,8730 9290,2526 -2,95 2,44 12735,8378 10531,3695 8700,6388 -2,93 2,44 11885,1336 9847,7240 8152,2338 -2,92 2,43 11096,6531 9212,8101 7641,8972 -2,91 2,42 10365,4565 8622,8491 7166,7474 -2,90 2,42 9687,0270 8074,3787 6724,1389 -2,88 2,41 9057,2314 7564,2244 6311,6413 -2,87 2,41 8472,2852 7089,4741 5927,0206 -2,86 2,40 7928,7217 6647,4547 5568,2222...
  • Seite 28 996,7169 887,6792 789,8583 -2,29 2,06 945,1404 843,0486 751,3077 -2,27 2,04 896,4981 800,8922 714,8380 -2,26 2,03 850,6086 761,0603 680,3265 -2,24 2,02 807,3024 723,4134 647,6580 -2,22 2,00 766,4212 687,8205 616,7252 -2,20 1,99 727,8172 654,1596 587,4271 -2,18 1,98 691,3524 622,3161 559,6694 -2,16 1,96 656,8979 592,1831 533,3634...
  • Seite 29 129,2457 122,1630 115,3645 -1,40 1,34 123,8956 117,2504 110,8618 -1,37 1,32 118,7926 112,5589 106,5564 -1,35 1,30 113,9241 108,0776 102,4388 -1,32 1,28 109,2784 103,7961 98,5000 -1,30 1,26 104,8443 99,7046 94,7315 -1,28 1,23 100,6112 95,7939 91,1253 -1,25 1,21 96,5692 92,0553 87,6735 -1,23 1,19 92,7088 88,4805 84,3690...
  • Seite 30 26,1569 24,8685 23,6222 -1,57 1,52 25,3290 24,0574 22,8291 -1,61 1,55 24,5311 23,2765 22,0662 -1,65 1,59 23,7620 22,5245 21,3323 -1,69 1,63 23,0205 21,8002 20,6261 -1,73 1,66 22,3055 21,1025 19,9465 -1,77 1,70 21,6159 20,4303 19,2924 -1,81 1,74 20,9508 19,7825 18,6626 -1,85 1,77 20,3091 19,1582 18,0563...

  • Seite 31: Maßzeichnungen

    8. Maßzeichnungen 2-Wege-Ventil 06,35 (1/4“) 3-Wege-Ventil 09,52 (1/2“) 9. Schwerpunkt Klimagerät für die häusliche Anwendung...

  • Seite 32: Diagnose Und Wartung

    10. Diagnose und Wartung 10.1 Vorsichtsmaßnahmen bei der Diagnose Die Betriebsleuchte blinkt, wenn einer der folgenden Fehler auftritt. 1. Wenn eine Schutzvorrichtung des Innen- oder Außengeräts aktiviert wird oder wenn der Thermistor eine Störung aufweist, wird der Betrieb des Geräts deaktiviert. 2.

  • Seite 33: Problemsymptome Und Maßnahmen

    10.3 Problemsymptome und Maßnahmen Symptom Element prüfen Details der Maßnahme Prüfen Sie die Vergewissern Sie sich, dass die Nennspannung anliegt. Keines der Stromversorgung. Geräte arbeitet Prüfen Sie die Leiterplatte Vergewissern Sie sich, dass die Leiterplatte des des Innengeräts. Innengeräts nicht defekt ist. Der Betrieb wird Ein Stromausfall von 2 bis 10 Zyklen kann den Betrieb des Prüfen Sie die...

  • Seite 34: Fehlercodes Und Beschreibung Der Innengerät-Anzeige

    10.4 Fehlercodes und Beschreibung der Innengerät-Anzeige Code-Angabe Codeanzeige des Innengeräts Außengerät Fehlerbeschreibung Referenzseite (Blinkzeiten Andere Anzeige von LED1) Kommunikationsstörung Innen- und Direkte Anzeige zwischen Innen- und Seite 43 Außengerät Außengerät Innenraum- Direkte Anzeige Seite 33 Temperatursensor Innengerät-Rohrschlange Störung Direkte Anzeige Seite 33 Sensorfehler beim...

  • Seite 35: Fühler Oder Zugehörige Probleme

    10.3.1 Fühler oder zugehörige Probleme Innengerät-Anzeige E01: Raumtemperatursensor fehlerhaft Außengerät-Anzeige E02: Wärmetauschersensor fehlerhaft LED1 blinkt 10 Mal: Abtautemperatursensor fehlerhaft LED1 blinkt 11 Mal: Fehler des Ansaugtemperatursensors LED1 blinkt 12 Mal: Umgebungstemperatursensor fehlerhaft LED1 blinkt 13 Mal: Auslasstemperatursensor fehlerhaft Die von den Fühlern erfassten Temperaturen werden zur Bestimmung von Thermistorfehlern Verfahren zur verwendet Erkennung von...
  • Seite 36 10.3.2 EEPROM anormal E04: Fehler beim Innengerät-EEPROM Innengerät-Anzeige Innengerät-Anzeige F12: Fehler beim Außengerät-EEPROM; Außengerät-LED1 blinkt 1 Mal Verfahren zur Die vom EEPROM erfassten Daten werden zur MCU-Bestimmung verwendet. Erkennung von Störungen Bedingungen für Wenn die EEPROM-Daten fehlerhaft sind oder das EEPROM beschädigt ist Störungs- entscheidung ■...

  • Seite 37: Störung Des Innengerät-Dc-Ventilatormotors

    10.3.3 Störung des Innengerät-DC-Ventilatormotors Innengerät-Anzeige Die vom Hall-IC während des Betriebs des Ventilatormotors erfasste Drehzahl wird Verfahren zur verwendet, um einen anormalen Betrieb des Ventilatormotors festzustellen. Erkennung von Störungen Wenn sdas erkannte Drehzahlrückmeldesignal nicht innerhalb von 2 Minuten empfangen Bedingungen für wird.

  • Seite 38: Störung Des Außengerät-Dc-Ventilatormotors

    10.3.4 Störung des Außengerät-DC-Ventilatormotors Außengerät-Anzeige F08 LED1 blinkt 9 Mal Eine Störung des Außengerät-DC-Ventilatormotors wird durch Überprüfung des Verfahren zur Ventilatorbetriebszustands usw. erkannt. Erkennung von Störungen Wenn die EEPROM-Daten fehlerhaft sind oder das EEPROM beschädigt ist. Bedingungen für Störungs- entscheidung ■...
  • Seite 39 Prüfen Sie, ob die Klemme auf der Außengerät-Hauptleiterplatte richtig eingesteckt ist. NEIN Stecken Sie die Klemmen Zustand ist wieder ein. normal Schließen Sie das Gerät wieder an und Der Motor und die schalten Sie es mit der Fernbedienung in Außengerät- den Kühlbetrieb.
  • Seite 40 10.3.5 IPM-Schutz Außengerät-Anzeige: F01 LED1 blinkt 2 Mal Eine Störung des IPM-Schutzes wird durch Überprüfung des Verfahren zur Vedichterbetriebszustands usw. erkannt. Erkennung von Störungen ■ Das System löst wegen Überstrom den IPM-Schutz aus. Bedingungen für ■ Der Verdichter ist defekt und löst den IPM-Schutz aus. Störungs- entscheidung ■...

  • Seite 41: Überstrom Des Verdichters

    10.3.6 Überstrom des Verdichters Außengerät-Anzeige: F02 LED1 blinkt 3 oder 24 oder 25 Mal Der Strom des Verdichters ist zu hoch. Verfahren zur Erkennung von Störungen Bedingungen für Wenn das IPM-Modul beschädigt ist oder der Verdichter beschädigt ist. Die Spannung Störungs- der Stromversorgung ist zu niedrig oder zu hoch.

  • Seite 42: Kommunikationsfehler Zwischen Ipm Und Außengerät-Leiterplatte

    10.3.7 Kommunikationsfehler zwischen IPM und Außengerät-Leiterplatte Außengerät-Anzeige: F03 LED1 blinkt 4 Mal Die Kommunikation wird durch Überprüfung des IPM-Moduls und der Außengerät- Verfahren zur Leiterplatte festgestellt. Erkennung von Störungen ■ Eine defekte Außengerät-Leiterplatte führt zu einem Kommunikationsfehler. Bedingungen für Störungs- ■...

  • Seite 43: Fehler Wegen Über- Oder Unterspannung Bei Der Stromversorgung

    10.3. 8 Fehler wegen Über- oder Unterspannung bei der Stromversorgung Außengerät-Anzeige: LED1 blinkt 6 Mal Die Stromversorgung weist eine Überspannung auf Ein anormaler Spannungsanstieg oder -abfall wird durch Überprüfung der Verfahren zur angegebenen Spannungserfassungsschaltung erkannt. Erkennung von Störungen Ein Spannungssignal wird von der Spannungserfassungsschaltung an den Bedingungen Mikrocomputer geleitet.

  • Seite 44: Überhitzungsschutz Für Auslasstemperatur

    10.3.9 Überhitzungsschutz für Auslasstemperatur Außengerät-Anzeige: F04 LED1 blinkt 8 Mal Verfahren zur Die Regelung der Auslasstemperatur wird anhand der vom Thermistor der Auslassleitung Erkennung von erfassten Temperatur überprüft. Störungen Die Verdichter-Auslasstemperatur liegt über 110 °C. Bedingungen für Störungs- entscheidung ■ Elektronisches Expansionsventil defekt ■...

  • Seite 45: Kommunikationsfehler Zwischen Innen- Und Außengerät

    10.3.10 Kommunikationsfehler zwischen Innen- und Außengerät Innengerät-Anzeige Außengerät-Anzeige LED1 blinkt 15 Mal Die Kommunikation wird durch Überprüfung der Innengerät-Leiterplatte und der Verfahren zur Außengerät-Leiterplatte festgestellt. Erkennung von Störungen ■ Eine defekte Außengerät-Leiterplatte führt zu einem Kommunikationsfehler. Bedingungen für Störungs- ■ Eine defekte Innengerät-Leiterplatte führt zu einem Kommunikationsfehler.
  • Seite 46 Wenn die Spannung einen konstanten Wert von 0 VDC bis 5 VDC hat. Oder die Spannung Die Innengerät- zwischen Kommunikationsleitung Hauptleiterplatte ist (rot) und N (weiße Leitung) liegt beschädigt; ersetzen Sie sie nicht in der Nähe von 18 VDC, durch eine neue. wenn nur das nur Innengerät angeschlossen ist.

  • Seite 47: Erkennung Von Synchronisationsverlusten

    10.3.11 Erkennung von Synchronisationsverlusten Die Stromerkennung auf der Inverterseite ist anormal Außengerät-Anzeige F11 LED1 blinkt 18 Mal F28 LED1 blinkt 19 Mal Die Position des Verdichterrotors kann normalerweise nicht erkannt werden. Verfahren zur Erkennung von Störungen Die Verkabelung des Verdichters ist fehlerhaft oder die Verbindung ist schlecht Bedingungen für oder der Verdichter ist beschädigt.

  • Seite 48: Schutz Bei Hoher Belastung

    10.3.12 Schutz bei hoher Belastung E09 LED1 blinkt 21 Mal Außengerät-Anzeige Verfahren zur Die Regelung für hohe Belastung wird im Heizbetrieb aktiviert, wenn die vom Thermistor Erkennung von des Wärmetauschers erfasste Temperatur den Grenzwert überschreitet. Störungen Bedingungen für Wird aktiviert, wenn die vom Wärmetauscher erfasste Temperatur zweimal innerhalb Störungs- von 30 Minuten über 65 °C steigt.

  • Seite 49: Leistungs- Und Kurvendiagramme

    11. Leistungs- und Kurvendiagramme 11.1 Kühlleistung-Temperaturkurven Leistungskurven Kühlwert-Temperaturtabelle Innentemperatur Außentemperatur DB/WB 10 °C 15 °C 20 °C 25 °C 30 °C 35 °C 38 °C 40 °C 43 °C 21/15 °C 3975 3879 3752 3552 4445 4783 4668 4595 4212 4086 4095 3987...

  • Seite 50: Kühlleistung Verbrauchswerte - Temperaturkurven

    11.2 Kühlleistung Verbrauchswerte - Temperaturkurven Leistungskurven Verbrauchswert - Temperaturtabelle Innentemperatur Außentemperatur DB/WB 10 °C 15 °C 20 °C 25 °C 30 °C 35 °C 38 °C 40 °C 43 °C 1282 1251 1210 1051 1316 1634 1889 1978 21/15 °C 24/16 °C 1277 1280...

  • Seite 51: Kühl-Auslassdruck-Kurven

    11.3 Kühl-Auslassdruck-Kurven Leistungskurven Kühl-Auslassdruck - Tabelle Außentemperatur Innentemperatur (Luftfeuchtigkeit 46 %) DB/WB 21/15 °C 27/19 °C 35/24 °C 10 °C 1948 2010 2131 15 °C 1933 2037 2152 20 °C 2010 2064 2156 25 °C 2071 2144 2246 30 °C 2269 2385 2486...
  • Seite 52 11.4 Kühl-Saugdruckkurven Leistungskurven Kühl-Saugdruck - Tabelle Außentemperatur Innentemperatur (Luftfeuchtigkeit 46 %) DB/WB 21/15 °C 27/19 °C 35/24 °C 10 °C 1029 1040 15 °C 20 °C 1050 25 °C 1072 30 °C 1082 35 °C 1139 38 °C 1011 1163 40 °C 1001 1112...
  • Seite 53 11.5 Heizleistungs-Temperaturkurven Leistungskurven Heizleistungs- und Innen-/Außentemperaturtabelle Innentemperatur (Luftfeuchtigkeit 46 %) Außentemperatur DB/WB °C °C °C °C 3413 3180 3033 °C 5245 4796 4424 -7/-8 °C 6446 5844 5431 °C 6891 6081 5515 °C 6707 6193 5511 °C 12/11 6003 5530 4822 °C 18/16...

  • Seite 54: Heizleistung Verbrauchswerte - Temperaturkurven

    11.6 Heizleistung Verbrauchswerte - Temperaturkurven Leistungskurven Verbrauchswert - Temperaturtabelle Innentemperatur (Luftfeuchtigkeit 46 %) Außentemperatur DB/WB 10 °C 20 °C 27 °C -20 °C 1481 1558 1652 -10 °C 1773 1847 1939 -7/-8 °C 1851 1969 2068 2/1 °C 1922 2024 2125 7/6 °C 1781...

  • Seite 55: Heiz-Auslassdruck-Kurven

    11.7 Heiz-Auslassdruck-Kurven Leistungskurven Heiz-Auslassdruck - Tabelle Außentemperatur Innentemperatur DB/WB 10 °C 20 °C 27 °C 2585 2764 2895 -20 °C 2834 2980 3142 -10 °C 3272 3411 3554 -7/-8 °C 3396 3698 3845 2/1 °C 3407 3590 3768 7/6 °C 3259 3482 3635...
  • Seite 56 11.8 Heiz-Saugdruckkurven Leistungskurven Heiz-Saugdruck - Tabelle Außentemperatur Innentemperatur DB/WB 10 °C 20 °C 27 °C -20 °C -10 °C -7/-8 °C 2/1 °C 7/6 °C 12/11 °C 1011 1051 1071 18/16 °C 24/20 °C 1197 1237 1257 Heiz-Saugdruck- und Temperaturkurven Außentemp.

  • Seite 57: Austausch Von Bauteilen

    12. Austausch von Bauteilen Schritt Verfahren Punkte 1. Features Achten Sie Lösen Sie die darauf, dass Sie Schraube der sich nicht an den Wartungsklappe und Lamellen des nehmen Sie die Wärmetauschers Wartungsklappe ab. schneiden. Klimagerät für die häusliche Anwendung...
  • Seite 58 Schritt Verfahren Schritt Verfahren Punkte Schritt Verfahren Punkte Punkte 2. Platten abnehmen Lösen Sie die 7 Schrauben und heben Sie die obere Platte ab. Lösen Sie die Schrauben der Platte. Ziehen Sie die Frontplatte ab und entfernen Sie sie. Klimagerät für die häusliche Anwendung...
  • Seite 59 Schritt Verfahren Punkte Entfernen Sie die Befestigungsschraub en und heben Sie dann den Anschlusskasten an. Klimagerät für die häusliche Anwendung...
  • Seite 60 Entfernen Sie die Luftfilter und die horizontale Klappe. Schritt Verfahren Punkte Lösen Sie die Befestigungsschraube n und entfernen Sie hintere Schutznetz. ■ Lösen Sie die Befestigungsschraub en und entfernen Sie die Seitenplatte. Klimagerät für die häusliche Anwendung...
  • Seite 61 Gehäuse entfernen Schritt Verfahren Punkte Lösen Sie die Befestigungsschraub en und entfernen Sie die Seitenplatte. Lösen Sie die Befestigungsschraub en und entfernen Sie Traversen. Klimagerät für die häusliche Anwendung...
  • Seite 62 Schritt Verfahren Punkte Lösen Sie die Befestigungsschrauben und entfernen Sie den Ventilator. Lösen Sie die Befestigungsschrauben und heben Sie den Ventilatormotor an. Klimagerät für die häusliche Anwendung...
  • Seite 63 Schrittmotor freigeben (Typ 2) Schritt Verfahren Punkte Entfernen Sie die Befestigung sschrauben und heben Sie dann Halterung Ventilatorm otors an. Schneiden Sie ab, ziehen Sie Verdichter heraus und entfernen Sie ..Klimagerät für die häusliche Anwendung...
  • Seite 64 Wärmetauscher ausbauen Schritt Verfahren Punkte Lösen Sie markierten Befestigun gsschraub Lösen Sie Befestigun gshaken entfernen Sie den Wärmetau scher. Klimagerät für die häusliche Anwendung...
  • Seite 65 Schritt Verfahren Punkte Entfernen Befestigungsschraube n und heben Sie dann das Heizungsrohr an. Entfernen Sie die Befestigungsschraube n und heben Sie dann Ventile an. Klimagerät für die häusliche Anwendung...
  • Seite 66 Schritt Verfahren Punkte Entfernen Befestigungsschraube und heben Sie dann den Ventilsatz an. Klimagerät für die häusliche Anwendung...
  • Seite 67 Viessmann Climate Solutions SE 35108 Allendorf Telefon: 06452 70-0 Telefax: 06452 70-2780 www.viessmann.de...
