Installationsverfahren

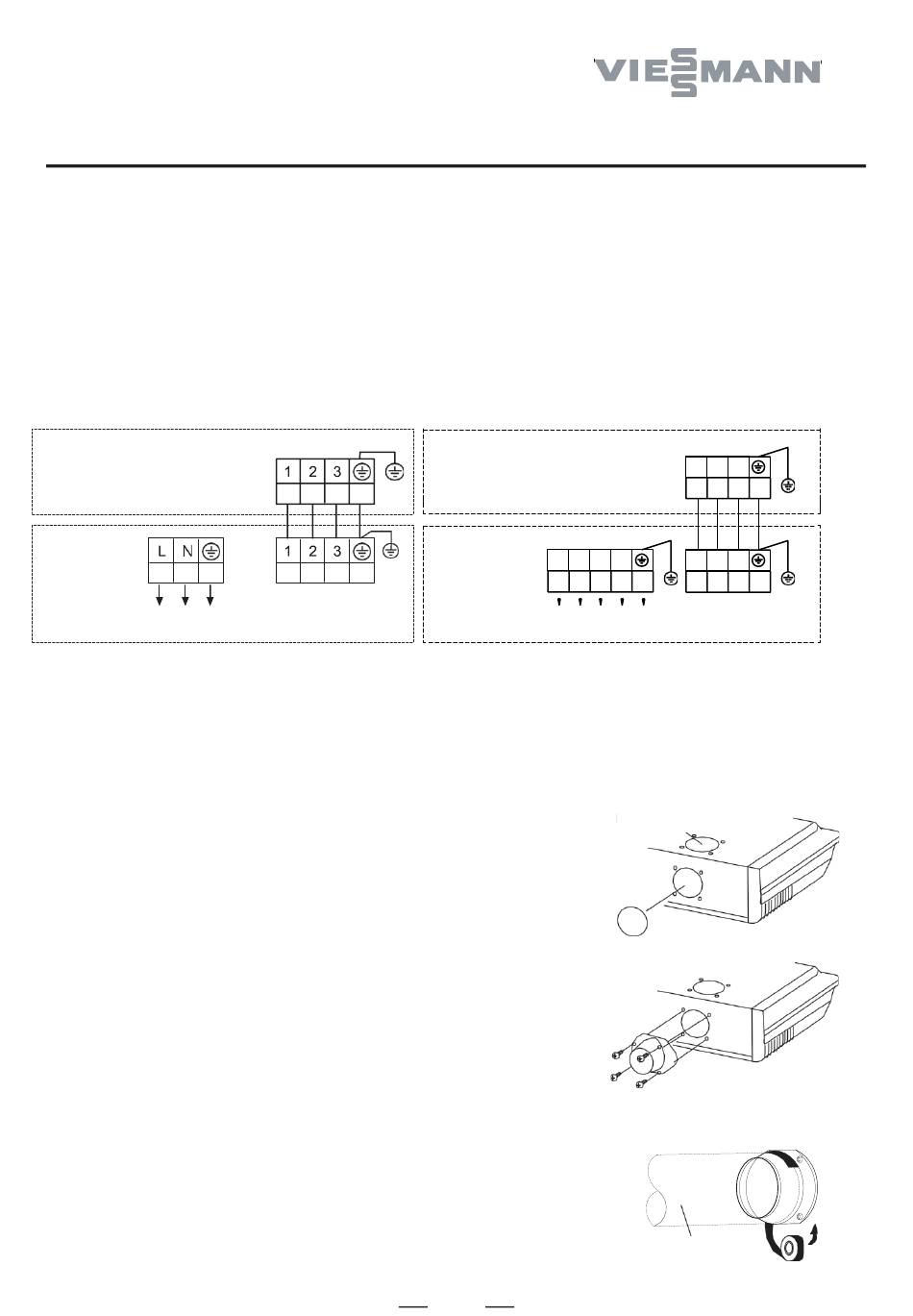

Anschlussplan
Die Spezifikation des Kabels zwischen Innengerät und Außengerät ist H05RN-F4G 2,5 mm
WARNUNG
• Das Netzkabel und das Verbindungskabel werden kundenseitig gestellt.
• Verwenden Sie immer einen eigenen Stromkreis und installieren Sie eine eigene Steckdose für die
Stromversorgung des Raumklimageräts.
• Verwenden Sie einen Schutzschalter und eine Steckdose, die der Leistung des Raumklimageräts entsprechen.
• Der Schutzschalter ist Teil der festen Verdrahtung. Verwenden Sie immer eine Schaltung, die alle Pole der
Verkabelung trennen kann und einen Isolationsabstand von mindestens 3 mm zwischen den Kontakten jedes
Pols aufweist.
• Führen Sie die Verkabelungsarbeiten normgerecht aus, damit das Raumklimagerät sicher und ordnungsgemäß
Innengerät-
Klemmleiste
Außengerät-
Klemmleiste
Stromversorgung
1-phasig, 220–240 V~, 50/60 Hz
betrieben werden kann.
• Installieren Sie einen Fehlerstromschutzschalter in Übereinstimmung mit den entsprechenden Gesetzen und
Vorschriften sowie den Normen des Stromversorgers.
VORSICHT
• Die Leistung der Stromquelle muss der Summe des Stroms des Raumklimageräts und des Stroms anderer
elektrischer Geräte entsprechen. Wenn die aktuelle Vertragsleistung nicht ausreicht, ändern Sie sie.
FRISCHLUFTEINLASS
1. Öffnen Sie die Ausbrechöffnung für den Frischlufteinlass. Bei einer halb
verdeckten Installation öffnen Sie stattdessen die obere Ausbrechöffnung.
VORSICHT
• Achten Sie bei der Demontage des Gehäuses (Eisenplatte) darauf, dass die
inneren Teile des Innengeräts oder umgebende Teile (Außengehäuse) nicht
beschädigt werden.
• Achten Sie bei der Bearbeitung des Gehäuses (Eisenplatte) darauf, dass Sie
sich nicht an Graten usw. verletzen.
2. Befestigen Sie den Rundflansch (optional) am Frischlufteinlass. Bei halb
verdecktem Einbau den Flansch oben anbringen.
3. Schließen Sie den Kanal an den Rundflansch an.
4. Dichten Sie den Anschluss mit einem Vinylband o. ä. ab, damit dort keine
Luft austritt.
Y/G
Außengerät-
Y/G
Klemmleiste
3-phasig, 380–400 V~, 50/60 Hz
41
1
2
Innengerät-
Klemmleiste
R
S
T
N
1
2
Y/G
Stromversorgung
Für halb verdeckten Einbau
Rundkanal (optional)
Kanal
3
Y/G
3
Y/G
