Trennen Sie den Füllschlauch vom Wartungsanschluss des Gasabsperrventils und öffnen Sie dann das
Flüssigkeitsabsperrventil und das Gasabsperrventil vollständig. (Sie dürfen nicht versuchen, den Ventilschaft
über den Anschlag hinaus zu drehen.)
Ziehen Sie die Ventilkappen und die Kappen der Wartungsanschlüsse für das Flüssigkeits- und das
Gasabsperrventil mithilfe eines Drehmomentschlüssels mit den angegebenen Drehmomenten fest. Nähere
Informationen finden Sie im Abschnitt „3 Kältemittelleitungen" auf Seite 23.
5. Kältemittel nachfüllen
Schauen Sie auf dem Typenschild des Geräts nach dem zu verwendenden Kältemittel.
Vorsichtsmaßnahmen für die Zugabe von R32
Es wird empfohlen, flüssiges Kältemittel aus der Flüssigkeitsleitung einzufüllen.
1) Prüfen Sie vor dem Befüllen, ob die Flasche mit einem Siphon ausgestattet ist. (Es sollte etwas wie „Siphon zum
Einfüllen von Flüssigkeit angebracht" darauf stehen.) (Empfehlung)

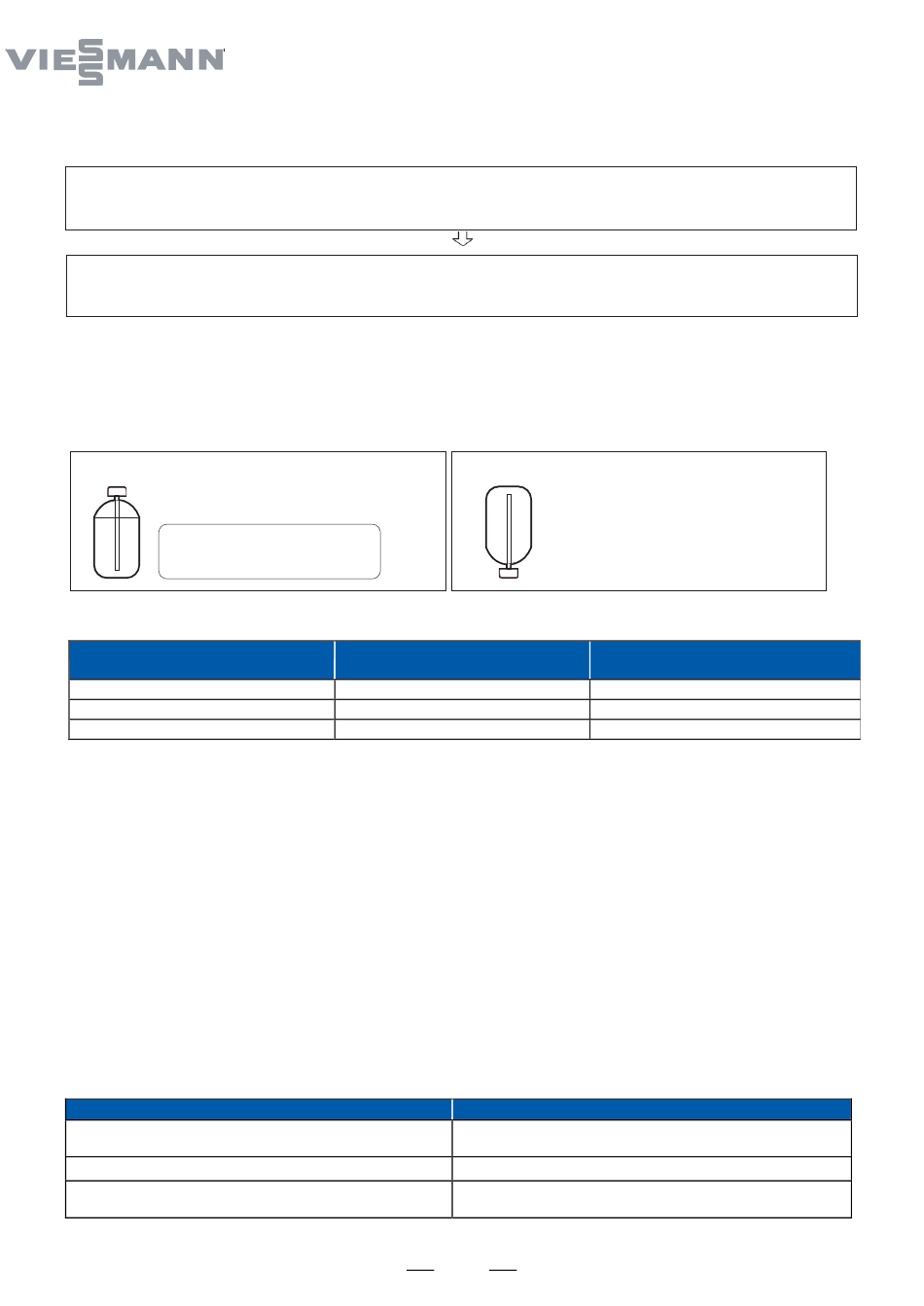

Befüllen einer Flasche mit Siphon
Stellen Sie die Flasche beim Befüllen aufrecht.
Im Inneren
Siphonrohr, sodass die Flasche nicht
auf den Kopf gestellt werden muss,
um sie mit Flüssigkeit zu befüllen.
2) Verwenden Sie unbedingt die Werkzeuge für R32, um den Druck zu gewährleisten und das Eindringen von
Fremdkörpern zu verhindern.
Außengerät
OFAA200MHA070
OFAA200MHA085
OFAA200MHA105
6. Befüllung mit Kältemittel
1) Für dieses System muss das Kältemittel R32 verwendet werden.
2) Füllen Sie 20 g Kältemittel pro Meter zu, wenn die Gesamtleitungslänge
3) den Standardwert überschreitet. Achten Sie jedoch darauf, dass die Gesamtlänge der Flüssigkeitsleitungen die
Höchstlänge nicht überschreitet.
7. Vorsichtsmaßnahmen für die Verlegung von Kältemittelleitungen
•
Vorsichtsmaßnahmen für die Handhabung von Rohren
1) Schützen Sie das offene Ende des Rohrs gegen das Eindringen von Staub und Feuchtigkeit.
2) Die Winkel aller Rohrbogen sollten so groß wie möglich sein. Verwenden Sie zum Biegen ein Rohrbiegegerät. (Der
Biegeradius sollte mindestens 30 bis 40 mm betragen.)
•
Auswahl von Kupfer und Wärmedämmmaterialien
Beachten Sie Folgendes bei der Verwendung handelsüblicher Kupferrohre und -armaturen:
1) Wärmedämmmaterial: Polyethylenschaumstoff
Wärmeübertragungsrate: 0,041 bis 0,052 W/mK (0,035 bis 0,045 kcal/mh°C). Die Oberflächentemperatur der
Kältemittelgasleitung erreicht maximal 110 °C. Wählen Sie ein Wärmedämmmaterial, das dieser Temperatur
standhält.
2) Achten Sie darauf, sowohl die Gas- als auch die Flüssigkeitsleitungen zu dämmen. Halten Sie dabei die folgenden
Abmessungen ein.
Gasleitung
Außengerät: 9,52 mm, 12,7 mm
Stärke: 0,8 mm
Flüssigkeitsleitung
Außengerät: 6,35 mm
Stärke: 0,8 mm
befindet sich ein
Standardgesamtlänge der
Flüssigkeitsleitungen
Befüllen anderer Flaschen
Drehen Sie die Flasche zum
Befüllen auf den Kopf.
30 m
40 m
40 m
Dämmung für Gasleitungen
Innengerät: 12–15 mm
Stärke: min. 13 mm
Dämmung für Flüssigkeitsleitungen
Innengerät: 18–10 mm
Stärke: min. 10 mm
144
Max. Gesamtlänge der
Flüssigkeitsleitungen
60 m
70 m
80 m
