Arbeiten An Kältemittelleitungen - Viessmann Vitoclima Multi OFAA200MHA070 Serviceanleitung

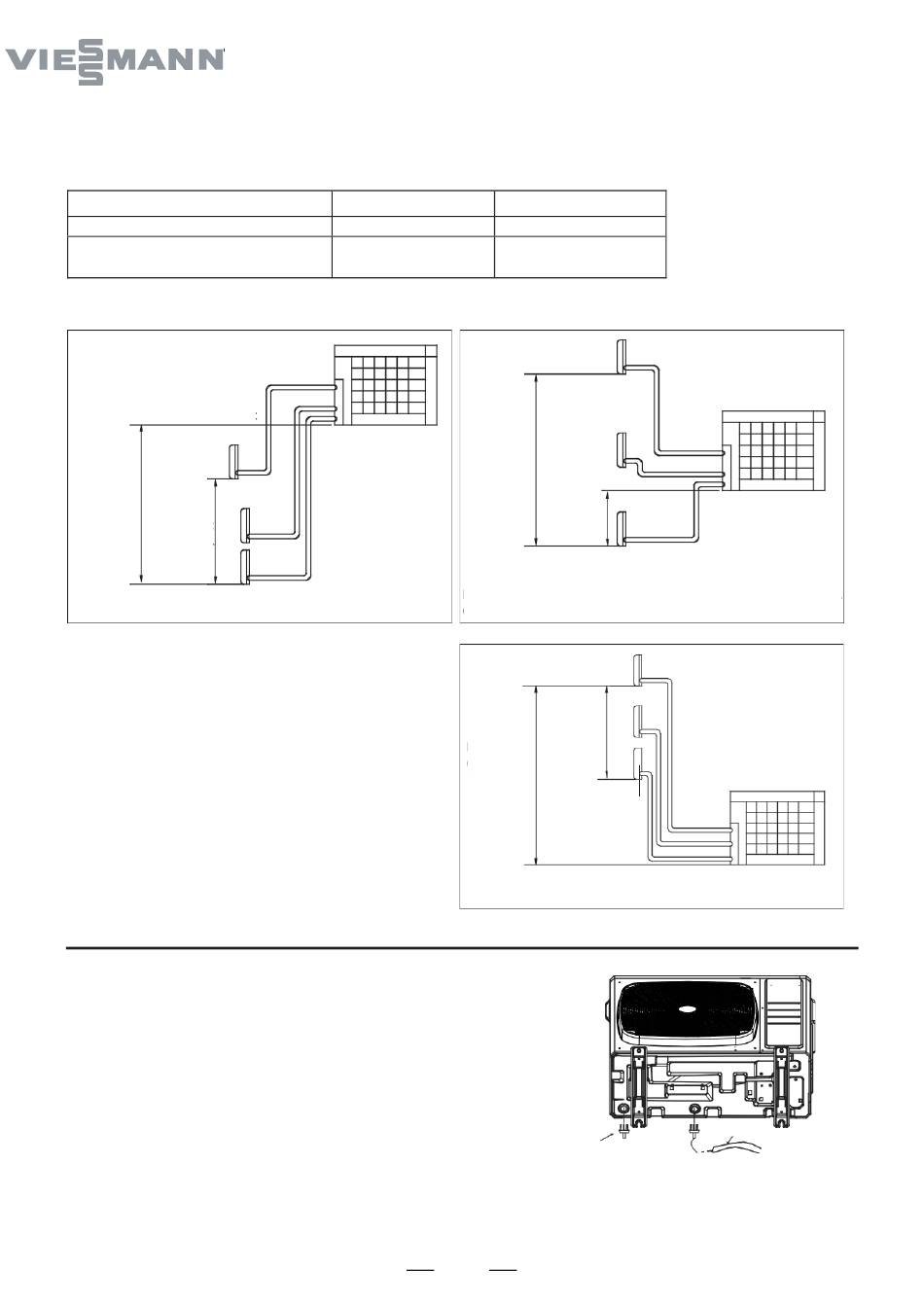

Leistungsklasse des Außengeräts
Rohrleitung zu jedem Innengerät
Gesamtrohrleitungslänge
zwischen allen Geräten
Innengerät
Höhenun-
terschied:
max. 15 m
Höhenun-
terschied:
max. 7,5 m
Wenn das Außengerät höher als alle Innengeräte montiert ist.
Arbeiten an Kältemittelleitungen
1. Installation des Außengeräts
1) Beachten Sie bei der Installation des Außengeräts die
Abschnitte „Festlegen des Installationsorts" und
„Installationszeichnungen für Innen-/Außengeräte". 2)
Wenn Leitungen entleert werden müssen, gehen Sie wie im
Folgenden beschrieben vor.
2. Entleerungsarbeiten
1) Nutzen Sie zur Entleerung den Ablaufstopfen.
2) Wenn die Ablauföffnung durch einen Montagesockel oder den
Boden verdeckt wird, platzieren Sie einen zusätzlichen Sockel
von mindestens 30 mm Höhe unter den Füßen des
Außengeräts.
3) Verwenden Sie in kalten Regionen keinen Ablaufschlauch am
Außengerät. (Andernfalls kann das ablaufende Wasser
gefrieren und die Heizleistung beeinträchtigen.)
OFAA200MHA085 OFAA200MHA105
max. 25 m
max. 70 m
Außengerät Höhenun-
terschied:
max. 15 m
Wenn das Außengerät höher als eines oder mehrere Innengeräte montiert ist.
(Wenn es niedriger als eines oder mehrere Innengeräte montiert ist.)
Höhenun-
terschied:
max. 15 m
Wenn alle Innengeräte höher als das Außengerät montiert sind.
142
max. 25 m
max. 80 m
Höhenun-
terschied:
max. 7,5 m
Innengerät
Innengerät
Höhenun-
terschied:
max. 7,5 m
Ablaufbogen
Außengerät
Außengerät
Schlauch
