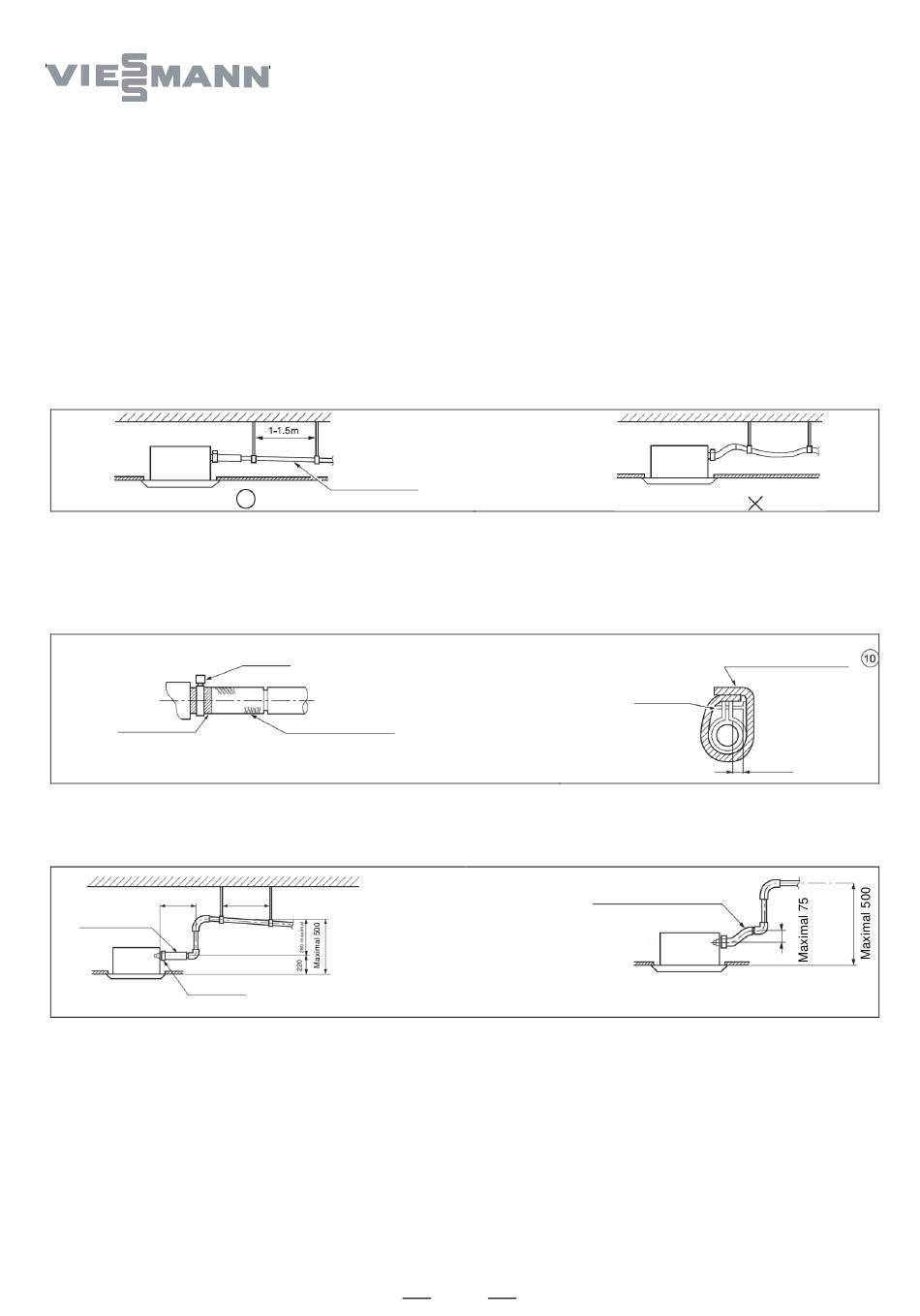

⑥ Installation des Wasserablaufrohrs
(1)
Installieren Sie das Wasserablaufrohr.
• Der Rohrdurchmesser muss dem der Geräterohrleitung entsprechen oder größer sein (Polyethylen-Rohr;
Durchmesser 25 mm; Außendurchmesser 32 mm).
• Das Ablaufrohr sollte kurz sein und ein Gefälle von mindestens 1 % aufweisen, um das Entstehen eines
Luftsacks zu verhindern.
• Wenn das Gefälle nicht hergestellt werden kann, ergreifen Sie andere Maßnahmen zum Anheben.
• Halten Sie einen Abstand von 1-1,5 m zwischen den Aufhängebügeln ein, damit der Wasserschlauch gerade
verläuft.
• Schließen Sie das kundenseitig gestellte starre Rohr mithilfe der Klemme ① an das Gerät an. Führen Sie das
Wasserrohr in den Wasseranschluss ein, bis es das weiße Klebeband erreicht. Ziehen Sie die Schelle an, bis der
Schraubenkopf weniger als 4 mm vom Schlauch entfernt ist.
• Umwickeln Sie Ablaufschlauch und Schelle mit einem Dichtkissen ⑨.
• Dämmen Sie den Teil des Ablaufschlauchs, der im Raum verläuft.
Klebeband (weiß)
Vorsichtsmaßnahmen beim Anheben des Wasserablaufrohrs
Die Einbauhöhe muss weniger als 280 mm betragen.
Es sollte ein rechter Winkel mit dem Gerät gebildet werden, 300 mm vom Gerät entfernt.
Maximal
300 mm
Ablaufschlauch
(Zubehör)
Anheben des
Wasserablaufrohrs
Klemme
(Zubehör)
Klemme
Kundenseitig gestelltes starres Rohr
1–1,5 m
Aufhängebügel
Kundenseitig gestelltes
starres Rohr
18
Großes Dichtkissen
(Zubehör)
Klemme
(Zubehör)
Maximal 4 mm
