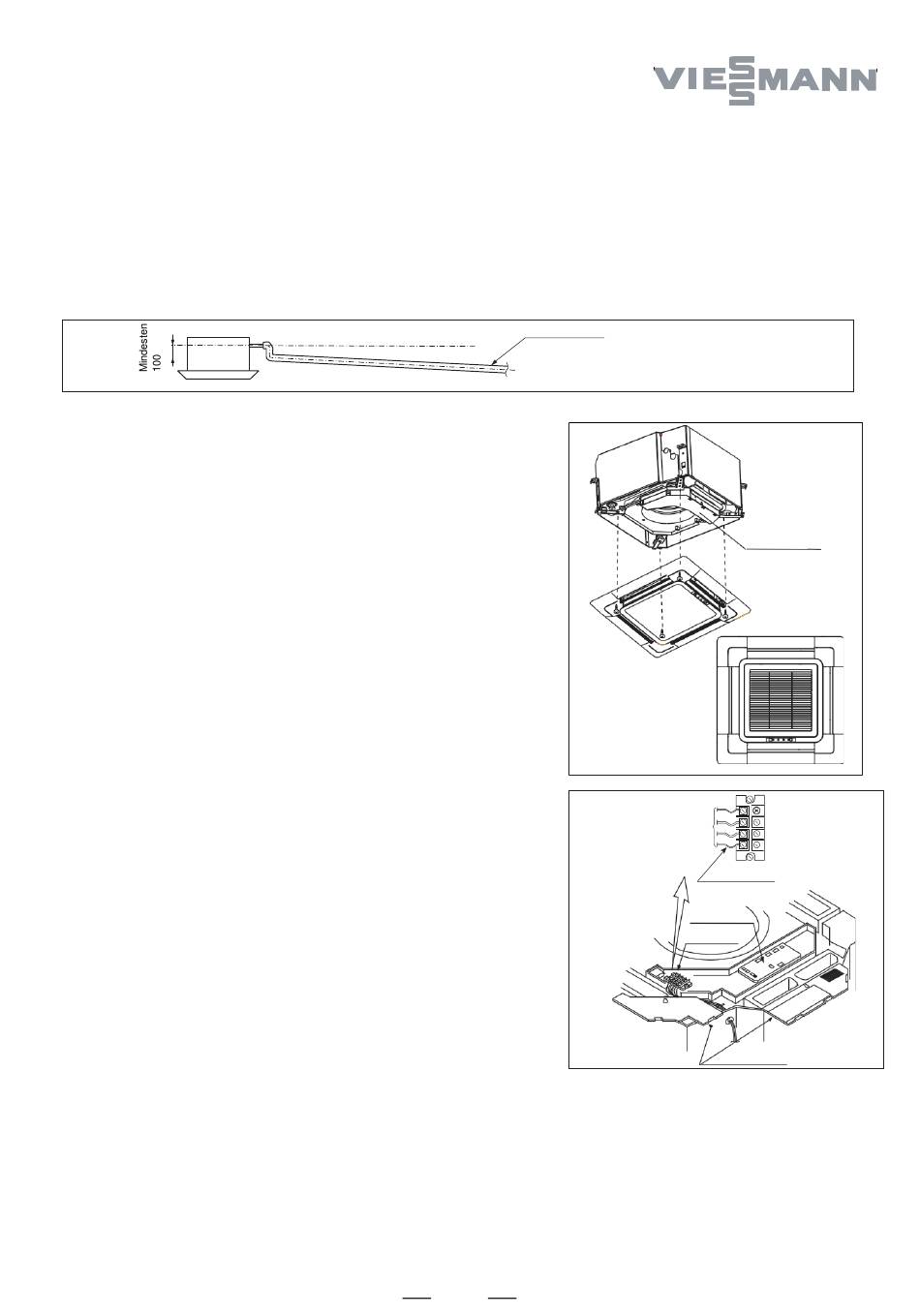

Hinweis:
Die Neigung des Wasserablaufschlauchs (1) darf nicht mehr als 75 mm betragen, üben
Sie nicht zu viel Kraft auf den Schlauch aus. Wenn mehrere Wasserschläuche
zusammengeführt werden, gehen Sie wie folgt vor.
Die Spezifikationen der Wasserschläuche müssen den Anforderungen für den Betrieb des Geräts entsprechen.
(2)
Prüfen Sie, ob das Wasser nach der Installation reibungslos abläuft.
• Prüfen Sie mithilfe einer Wasserwaage oder eines wassergefüllten
Polyethylenrohrs, ob das Innengerät waagerecht steht. Prüfen Sie, ob
die Deckenöffnung die richtigen Abmessungen hat. Nehmen Sie die
Niveaulehre ab, bevor Sie die Zierblende anbringen.
• Ziehen Sie die Schrauben an, um den Höhenunterschied zwischen
den beiden Seiten des Innengeräts auf weniger als 5 mm zu
reduzieren.
• Befestigen Sie es zunächst provisorisch mit Schrauben.
• Ziehen Sie die beiden provisorischen Befestigungsschrauben und
die beiden anderen Schrauben an und ziehen Sie die vier Schrauben
fest.
• Schließen Sie die Kabel des Synchronmotors an.
• Schließen Sie das Signalkabel an.
• Wenn die Fernbedienung nicht reagiert, prüfen Sie, ob die
Verkabelung korrekt ist, und starten Sie die Fernbedienung
10 Sekunden nach dem Ausschalten der Stromversorgung neu.
Grenzen des Einbaus der Schalttafel
• Bauen Sie die Schalttafel in der in der Abbildung gezeigten
Richtung ein. Eine falsche Ausrichtung führt zu Wasseraustritt und
die Schwenkmotoren und die Signalempfangsanzeige können nicht
angeschlossen werden.
• Füllen Sie durch den Luftauslass oder die Inspektionsöffnung
1200 cm³ Wasser ein, um den Wasserablauf zu überprüfen.
Nach der Verkabelung
• Überprüfen Sie den Wasserablauf im Kühlbetrieb.
Wasserschläuche mit einem
T-Stück verbinden.
Mit Außengerät
verbinden
19
Elektrischer
Anschlusskasten
Klemmleiste
Leiterplatte des
Innengeräts
Klemmleiste
Abdeckung Anschlusskasten
