Installationsverfahren

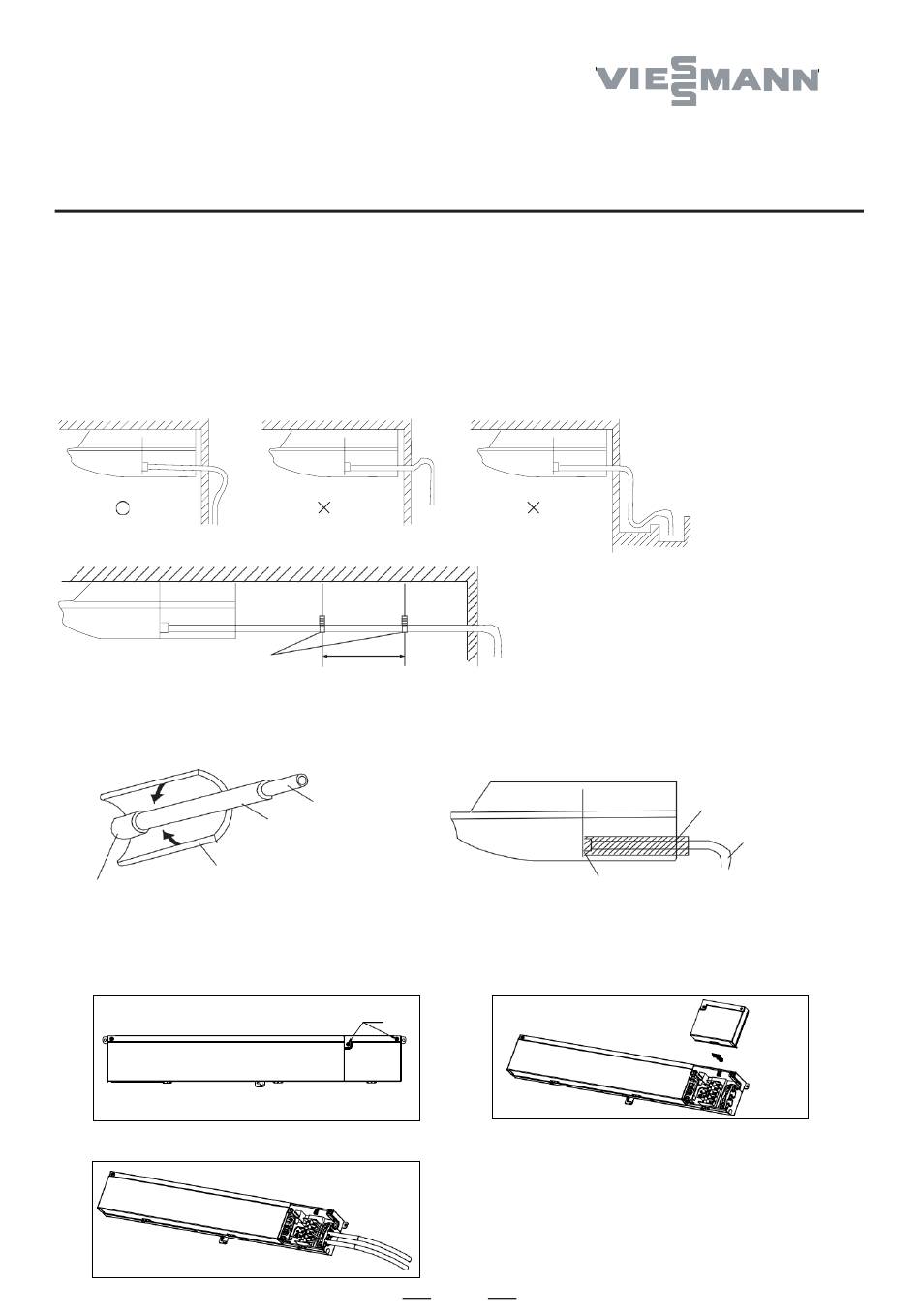

INSTALLATION DES KONDENSATABLAUFS
• Installieren Sie den Kondensatanschluss mit Gefälle (1 bis 2 %) und ohne Anstieg oder Stellen, an denen sich der
Inhalt stauen kann.
• Verwenden Sie ein hartes Standard-PVC-Rohr (VP25, Außendurchmesser 38 mm).
• Achten Sie bei der Installation des Ablaufrohrs darauf, dass kein Druck auf die Ablaufstelle des Geräts ausgeübt wird.
• Wenn das Rohr lang ist, bringen Sie Halterungen an.
• Führen Sie keine Entlüftung durch.
• Innerhalb des Gerätes und des Gebäudes muss das Ablaufrohr immer wärmegedämmt werden (mindestens 8 mm
dick).
GUT
Halterung
Anbringen der Wärmedämmung für das Ablaufrohr
Schneiden Sie das beiliegende Dämmmaterial auf eine geeignete Größe zu und kleben Sie es auf das Rohr.
Dämmung des Ablaufrohrs (Zubehör)
Innengerät (Ablauföffnung)
ELEKTRISCHE VERKABELUNG
A.
Anschließen der Kabel an die Klemmen
(1) Entfernen Sie die Schraube
(3) Schließen Sie die Verkabelung an.
SCHLECHT
1,5 bis 2 m
Ablaufrohr
Dämmung für Ablaufrohr (vor Ort
zu beschaffen, die Dämmstärke
sollte mindestens 8 mm betragen)
Schraube entfernen
SCHLECHT
Innengerät
Keine Lücke
(2) Entfernen Sie die Abdeckung
39
Dämmung des
Ablaufrohrs
Ablaufrohr
Mind. 10 mm
