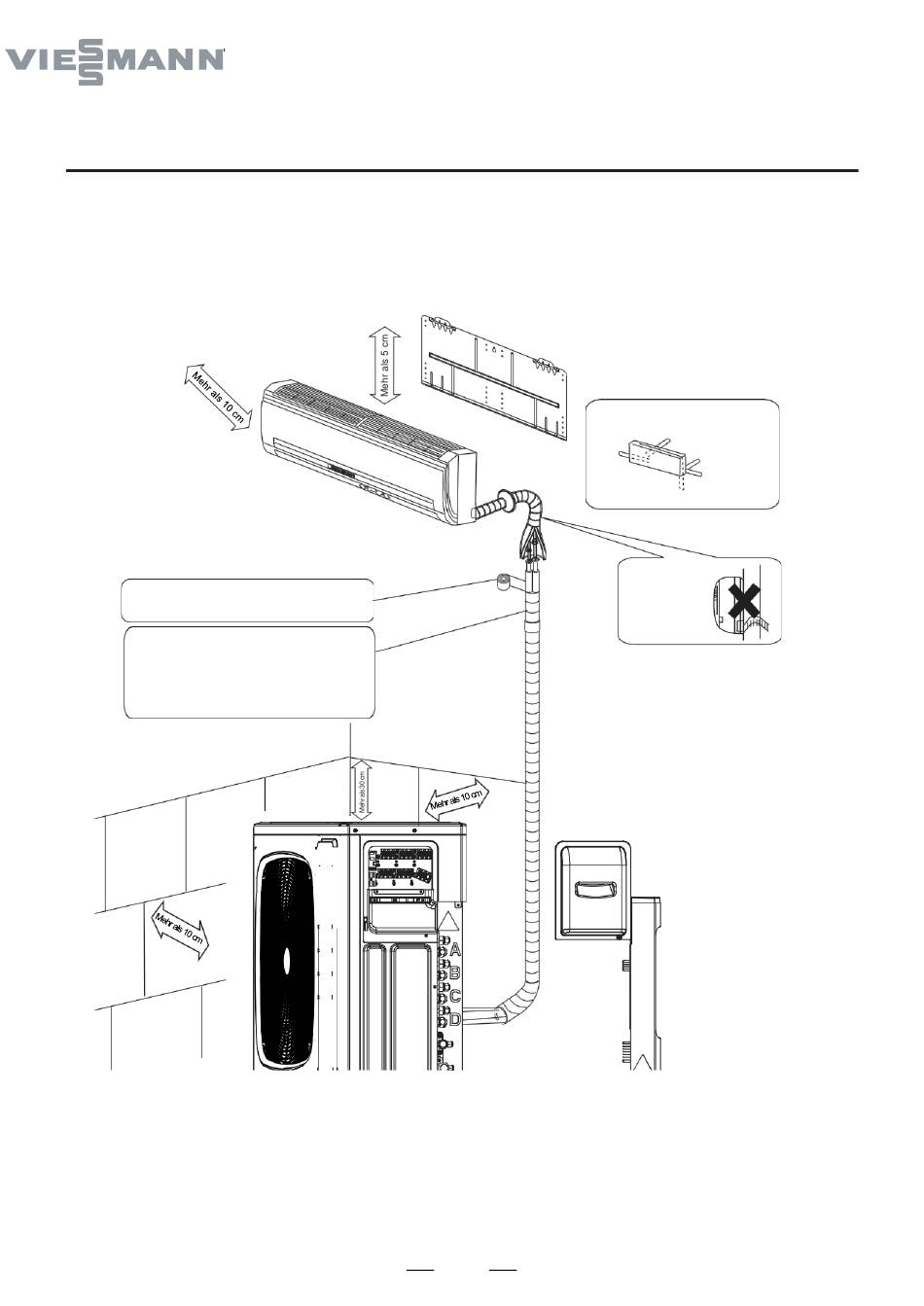

Installationszeichnungen für Innen- und Außengeräte
Sie dürfen die eingebundenen Abzweigrohrleitungen nicht an das Außengerät anschließen, wenn Sie ausschließlich
Arbeiten an den Rohrleitungen durchführen, ohne dass das Innengerät angeschlossen ist, um später ein weiteres
Innengerät einzubinden. Stellen Sie sicher, dass an beiden Ende der eingebundenen Abzweigrohre weder Schmutz
noch Feuchtigkeit hineingelangen.
Beachten Sie die unten stehende Installationsabbildung.
Umwickeln Sie die Rohrisolierung von unten
nach oben mit Klebeband.
Schneiden Sie die Wärmedämmung des
Rohres auf die passende Länge und
umwickeln Sie sie mit Klebeband. Achten
Sie dabei darauf, dass der Schnitt im
Dämmmaterial geschlossen wird.
Wenn die Gefahr besteht, dass das Gerät herunterfällt oder umkippt, befestigen Sie es mit Ankerbolzen, Draht oder
einem anderen Befestigungsmittel. Wenn der Ort keinen guten Ablauf gewährleistet, stellen Sie das Gerät auf einen
ebenen Montagesockel.
Montieren Sie das Außengerät gerade. Andernfalls kann es zu einem Wasseraustritt oder einer Wasseransammlung
kommen.
A
B
C
E
D
140
Ausrichtung der Rohrleitungen
Hinten links
Links
Hinten rechts
Rechts
Unten
Achten Sie auf die
Steigung des
Ablaufschlauchs.
