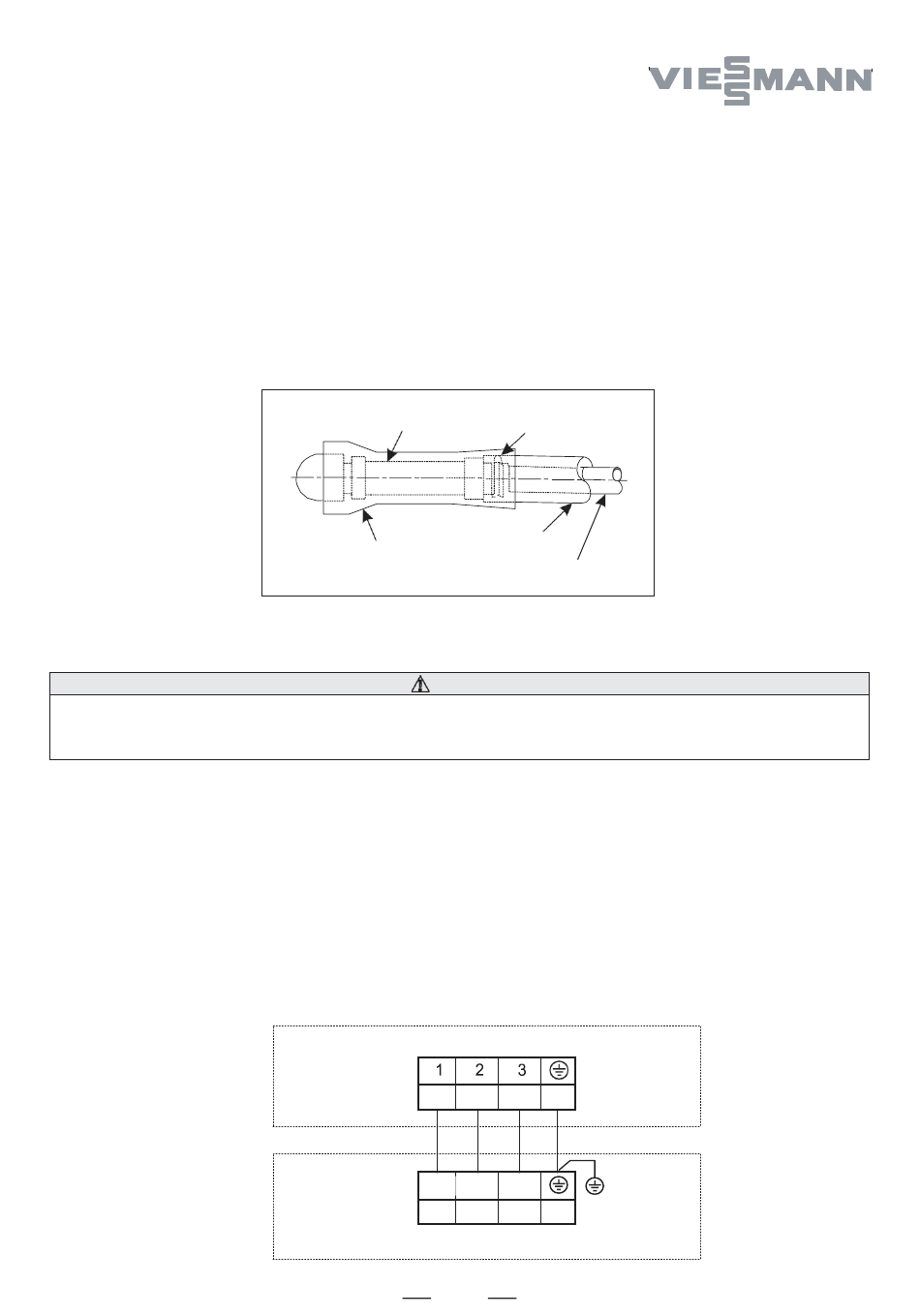

Schlauch
Durchmesser des Ablaufrohrs: 3/4 Zoll, PVC-Rohr
Der Schlauch dient zur Korrektur von Außermittigkeit und Winkel des Hart-PVC-Rohrs.
• Dehnen Sie den Schlauch direkt, um ihn ohne Verformung zu installieren.
• Das weiche Ende des Schlauchs muss mit einer Schlauchschelle befestigt werden.
• Bringen Sie den Schlauch auf dem horizontalen Teil der Dämmung an.
• Umwickeln Sie den Schlauch und die Schelle bis zum Innengerät lückenlos mit Dämmmaterial
(siehe Abbildung).
Überprüfung des Ablaufs
Prüfen Sie während des Probelaufs, dass selbst im Winter kein Wasser am Rohranschlussstück austritt.
Schalten Sie die Stromversorgung am Schutzschalter oder an der Stromquelle aus, bevor Sie elektrische
Anschlüsse herstellen. Die Erdungsanschlüsse müssen vor den Netzspannungsanschlüssen hergestellt werden.
Vorsichtsmaßnahmen für die elektrische Verkabelung
• Elektroinstallationsarbeiten dürfen nur von autorisiertem Personal durchgeführt werden.
• Schließen Sie nicht mehr als drei Kabel an die Klemmleiste an. Verwenden Sie immer runde,
gecrimpte Kabelschuhe mit isoliertem Griff an den Enden der Kabel.
• Verwenden Sie nur Kupferleiter.
Verkabelung
Führen Sie die Verkabelung für die Stromversorgung des Außengeräts durch, sodass die
Stromversorgung des Innengeräts über die Klemmen des Außengeräts erfolgt. Die Spezifikation des
Netzkabels ist HO5RN-F3G 4,0 mm
Die Spezifikation des Kabels zwischen Innengerät und Außengerät ist H05RN -F4G 2,5 mm
Schlauch
Zusätzliche Dämmung
WARNUNG
Verletzungs- und Lebensgefahr
2
.
Innengerät-
Klemmleiste
Außengerät-
1(N) 2(L) 3(C)
Klemmleiste
Schlauchschelle
Isolierung
Hart-PVC-Rohr
Y/G
57
