• SCHALTEN SIE DIE STROMVERSORGUNG AM SCHUTZSCHALTER ODER AN DER
STROMQUELLE AUS, BEVOR SIE ELEKTRISCHE ANSCHLÜSSE HERSTELLEN.
• DIE ERDUNGSANSCHLÜSSE MÜSSEN VOR DEN NETZSPANNUNGSANSCHLÜSSEN HERGESTELLT
WERDEN.
Vorsichtsmaßnahmen für die elektrische Verkabelung
Elektroinstallationsarbeiten dürfen nur von autorisiertem Personal durchgeführt werden.
Schließen Sie nicht mehr als drei Kabel an die Klemmleiste an. Verwenden Sie immer runde, gecrimpte
Kabelschuhe mit isoliertem Griff an den Enden der Kabel.
Verwenden Sie nur Kupferleiter.
Auswahl der Größe der Stromversorgungs- und Verbindungskabel
Wählen Sie die Kabelquerschnitte und den Leitungsschutz anhand der unten stehenden Tabelle aus.
(Diese Tabelle zeigt 20 m lange Kabel mit weniger als 2 % Spannungsabfall)
Modell
IDMAA200MHA035 IDMAA200MHA050
IDMAA200MHA071
Die Spezifikation des Netzkabels ist HO5RN-F3G 4,0 mm
Die Spezifikation des Kabels zwischen Innengerät und Außengerät ist H05RN-F 4 G, 2,5 mm

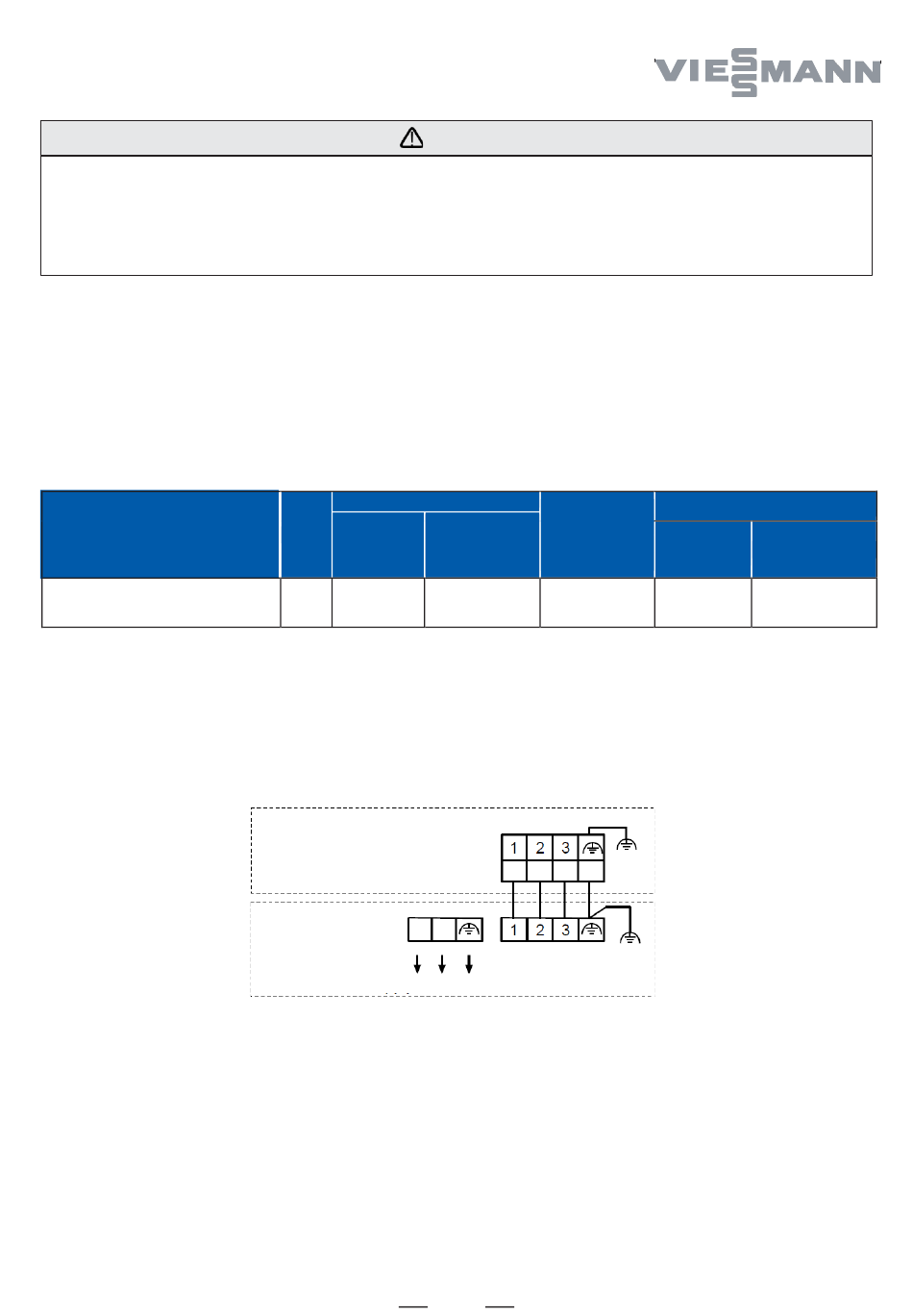

STROMVERSORGUNG UND VERBINDUNG VON INNEN- UND AUSSENGERÄT:
Führen Sie die Verkabelung für die Stromversorgung des Außengeräts durch, sodass die Stromversorgung des
Innengeräts über die Klemmen des Außengeräts erfolgt.
WARNUNG
VERLETZUNGS- UND LEBENSGEFAHR
Schutzschalter
Phase
Lastschalter
(A)
1
40
Innengerät-
Klemmleiste
Außengerät-
L N
Klemmleiste
Stromversorgung: 1-phasig, 220-240 V~, 50 Hz
Leitungsquer-
schnitt der
Nennkapazität
Stromquelle
des Über-
(min.) (mm
stromschutzes
26
4,0
2
.
Hz
77
Fehlerstromschutzschalter
Lastschalter
Fehlerstrom (mA)
(A)
2
)
40
2
.
Y/G
Y/G
30
