Vorsichtsmaßnahmen für die Installation
• Überprüfen Sie die Festigkeit und die Ebenheit des Untergrunds, damit das Gerät nach der Installation während
des Betriebs keine Vibrationen oder Geräusche verursacht.
• Befestigen Sie das Gerät gemäß dem Fundamentplan sicher mithilfe der Ankerbolzen. (Bereiten Sie vier Sätze
Ankerbolzen, Muttern und Unterlegscheiben M8 oder M10 vor. Diese sind im Handel erhältlich.)
• Schrauben Sie die Ankerbolzen am besten so weit ein, dass sie 20 mm aus der Montageoberfläche herausragen.

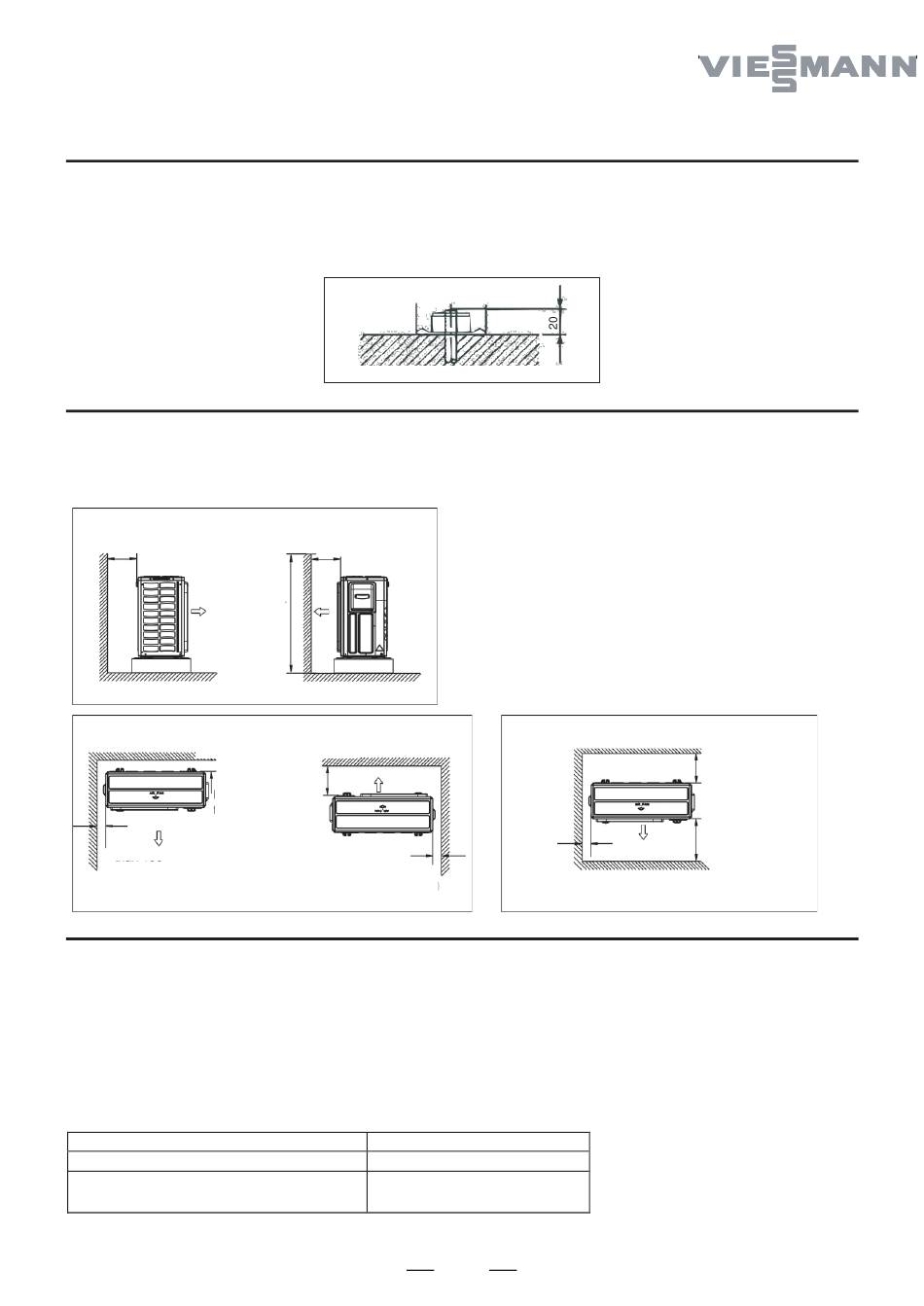

Installationsanleitung für das Außengerät
• Wenn sich eine Wand oder ein anderes Hindernis im Ansaug- oder Auslassluftstrom des Außengeräts befindet,
befolgen Sie die nachstehenden Installationsanweisungen.
• Bei allen unten aufgeführten Montageanordnungen sollte die Wandhöhe auf der Auslassseite maximal 1200 mm
betragen.
Wand auf einer Seite (Angaben in mm)
Mehr als 50
1200 oder
weniger
Seitenansicht
Wände auf zwei Seiten
(Angaben in mm)
Mehr als
100
Mehr
als 100
Ansicht von oben
Installationsanweisungen
Vorsichtsmaßnahmen für die Installation
1.
• Überprüfen Sie die Festigkeit und die Ebenheit des Untergrunds, damit das Gerät nach der Installation während
des Betriebs keine Vibrationen oder Geräusche verursacht.
• Befestigen Sie das Gerät gemäß dem Fundamentplan sicher mithilfe der Ankerbolzen.
• Schrauben Sie die Ankerbolzen am besten so weit ein, dass sie 20 mm aus der Montageoberfläche herausragen.
Festlegen des Installationsorts für Innengeräte
2.
• Die maximal zulässige Länge der Kältemittelleitungen und der maximal zulässige Höhenunterschied zwischen dem
Außen- und den Innengeräten sind im Folgenden aufgeführt. (Je kürzer die Kältemittelleitungen sind, desto besser
ist die Leistung. Achten Sie darauf, dass die zu installierenden Rohrleitungen so kurz wie möglich sind. Die
kürzeste zulässige Länge pro Raum beträgt 3 m.)
Leistungsklasse des Außengeräts
Rohrleitung zu jedem Innengerät
Gesamtrohrleitungslänge
zwischen allen Geräten
Mehr als 300
Mehr als
300
Mehr
als 50
OFAA200MHA070
max. 25 m
max. 60 m
Wände auf drei Seiten (Angaben in mm)
Mehr
als 50
Ansicht von oben
141
Mehr als 150
Mehr als 300
