③ Vorbereitungen für die Installation

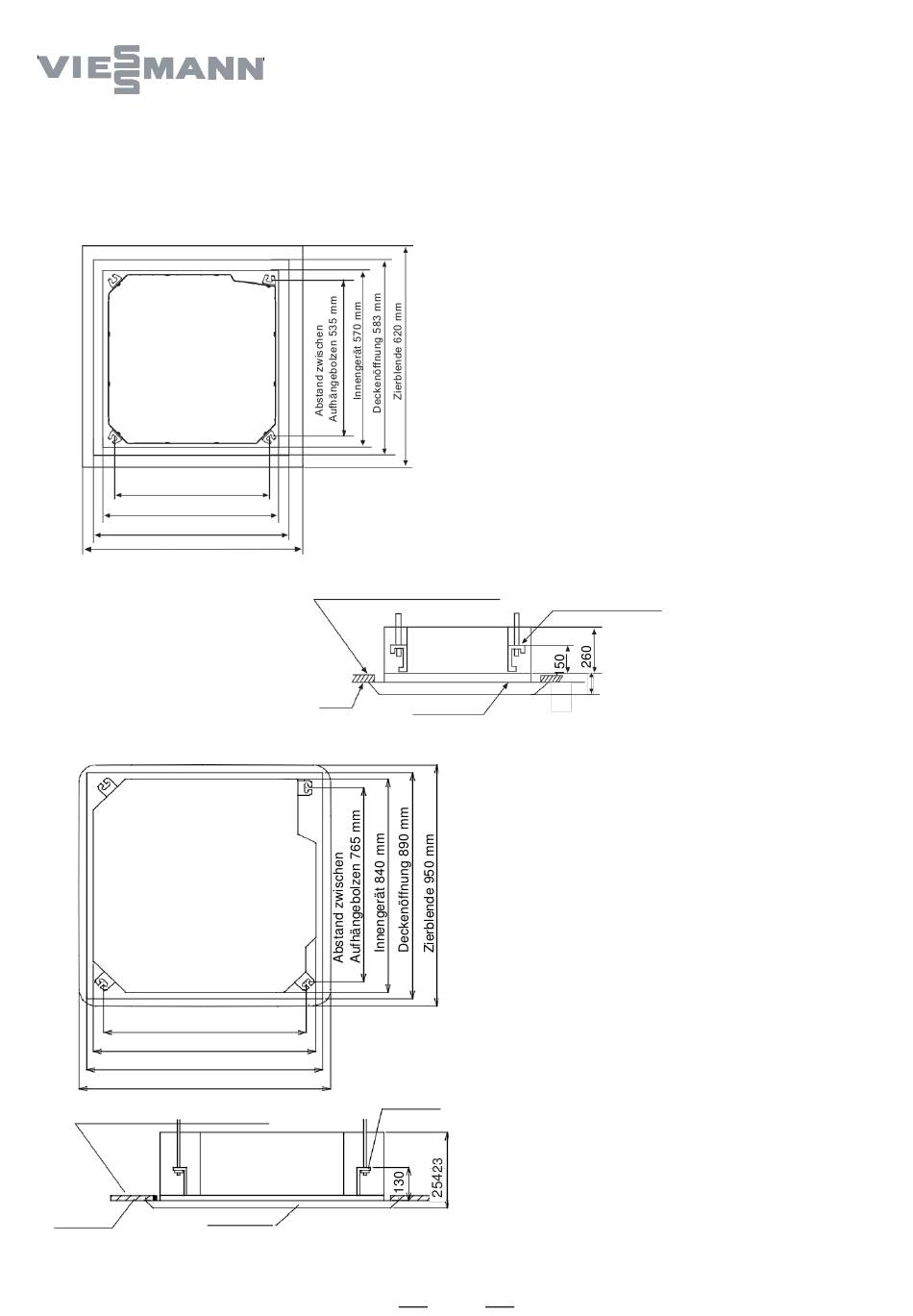

(1) Position der Deckenöffnung zwischen Gerät und Aufhängebolzen.
Blende IC4AA200
Abstand zwischen
Aufhängebolzen 535 mm
Innengerät 570 mm
Deckenöffnung 583 mm
Zierblende 620 mm
Blende IC8AA200
Abstand zwischen
Aufhängebolzen 765 mm
Innengerät 840 mm
Deckenöffnung 890 mm
Zierblende 950 mm
Die Überlappung zwischen Decke und
Zierblende sollte 25 mm betragen
Decke Zierblende
Die Überlappung zwischen Decke und
Zierblende sollte 25 mm betragen
Decke Zierblende
Aufhängebolzen
14
. Aufhängebolzen
60
