Auswahl der Montageposition für die Installation der Innengeräte
•
Wählen Sie geeignete Stellen, an denen die Auslassluft in den gesamten
Raum geleitet werden kann, und das Verbindungsrohr, das Verbindungskabel
und das Ablaufrohr bequem ins Freie verlegt werden können.
• Die Deckenkonstruktion muss stark genug sein, um das Gewicht des Geräts
zu tragen.
• Das Verbindungsrohr, das Ablaufrohr und das Verbindungskabel müssen
durch die Gebäudewand geführt werden können, um das Innen- und
Außengerät miteinander zu verbinden.
• Das Verbindungsrohr zwischen Innen- und Außengerät sowie das Ablaufrohr
müssen so kurz wie möglich sein.
• Wenn die Füllmenge des Kältemittels angepasst werden muss, lesen Sie bitte
die Installationsanleitung, die dem Außengerät beiliegt.
• Der Anschlussflansch ist vom Installateur bauseits zu stellen.
• Am Innengerät befinden zwei Wasserauslässe, von denen einer werkseitig
verschlossen ist (mit einer Gummikappe).
• In der Regel wird bei der Installation nur der nicht verschlossene Auslass
verwendet (Ein- und Auslassseite für Flüssigkeit). Gegebenenfalls sollten beide Auslässe zusammen
verwendet werden.
• Bei der Installation des Innengeräts muss eine Zugangsöffnung für die Wartung vorgesehen werden.
Führen Sie die folgenden Schritte aus, nachdem Sie den Installationsort für das
Gerät festgelegt haben:
1.
Bohren Sie ein Loch in die Wand und führen Sie das Verbindungsrohr und das
Verbindungskabel durch ein im Handel erhältliches PVC-Wanddurchführungsrohr.
Die Wandöffnung muss ein Gefälle von mindestens 1 % nach außen aufweisen.
2.
Vergewissern Sie sich vor dem Bohren, dass sich unmittelbar hinter der Bohrstelle
kein Rohr oder Bewehrungsstab befindet. An Stellen, an denen elektrische
Leitungen oder Rohre verlaufen, dürfen Sie nicht bohren.
3.
Montieren Sie das Gerät auf einem tragfähigen, waagerechten Gebäudedach. Wenn
der Untergrund nicht stabil ist, können Geräusche, Vibrationen oder Leckagen
auftreten.
4.
Stützen Sie das Gerät sicher ab.
5.
Ändern Sie die Form des Verbindungsrohrs, des Verbindungskabels und des Ablaufrohrs so, das s sie leicht
durch das Wandloch geführt werden können.

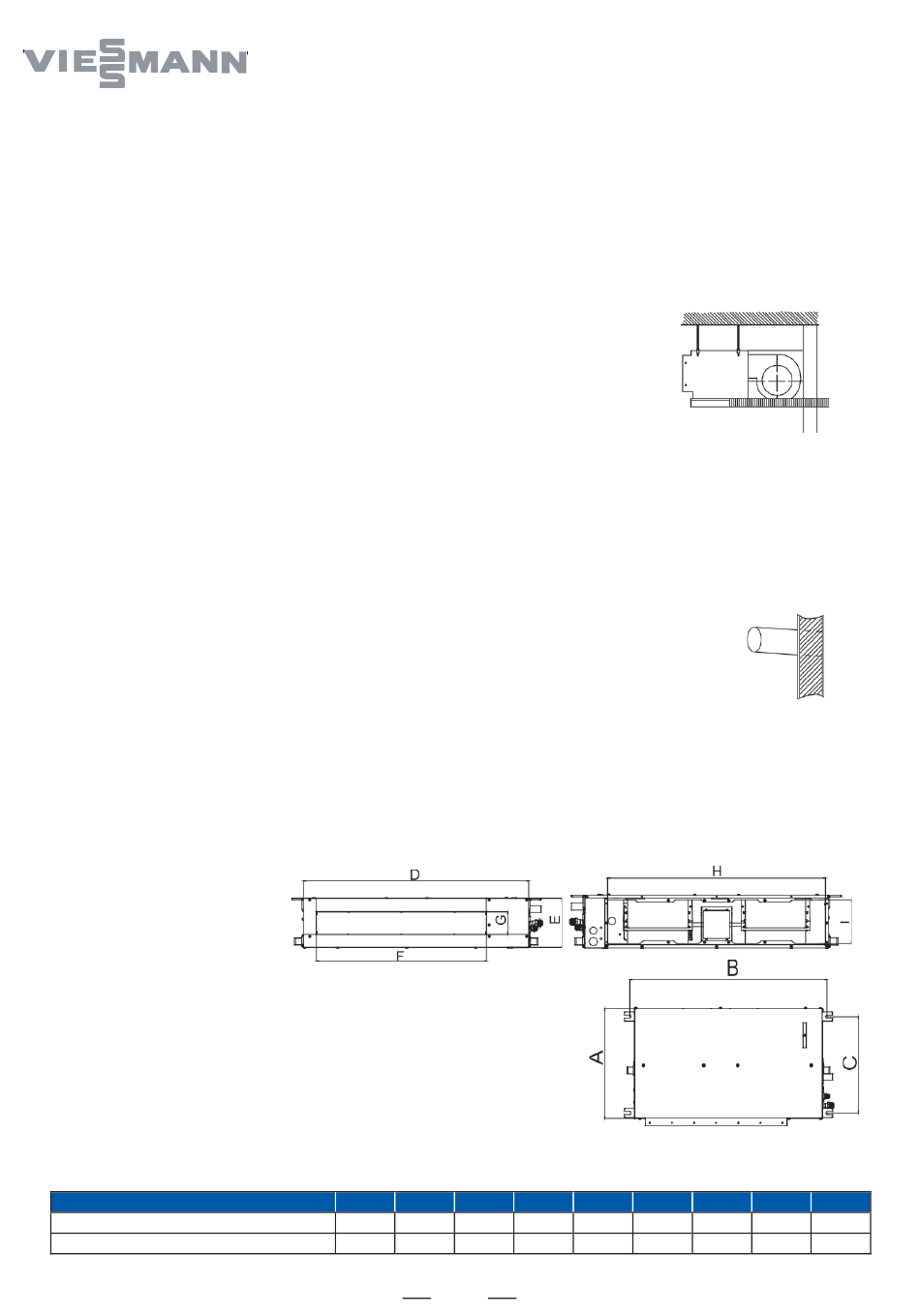

Einbaumaße in mm
AD25S2SS1FA
AD35S2SS1FA
AD50S2SS1FA
AD25S2SS2FA
IDLAA200MHA025
AD35S2SS2FA
AD50S2SS2FA
IDLAA200MHA035
AD71S2SS1FA AD71S2SS2FA
IDLAA200MHA050
IDLAA200MHA071
Abmessungen des Innengeräts (Einheit: mm)
Gerätemodell
IDLAA200MHA025 IDLAA200MHA035
IDLAA200MHA050
A
B
C
420
892
370
420
1212
370
52
D
E
F
850
185
640
1170
185
960
G
H
I
90
760
152
90
1080
152
