• Jeder der Luftzufuhr- und Luftrückführungskanäle wird mit einer Eisenhalterung an der vorgefertigten Platte
des Bodens befestigt. Der empfohlene Abstand zwischen der Kante des Luftrückführungskanals und der
Wand beträgt mehr als 150 mm.
• Das Gefälle der Kondensatwasserleitung muss über 1 % liegen.
• Die Kondensatwasserleitung muss wärmegedämmt sein.

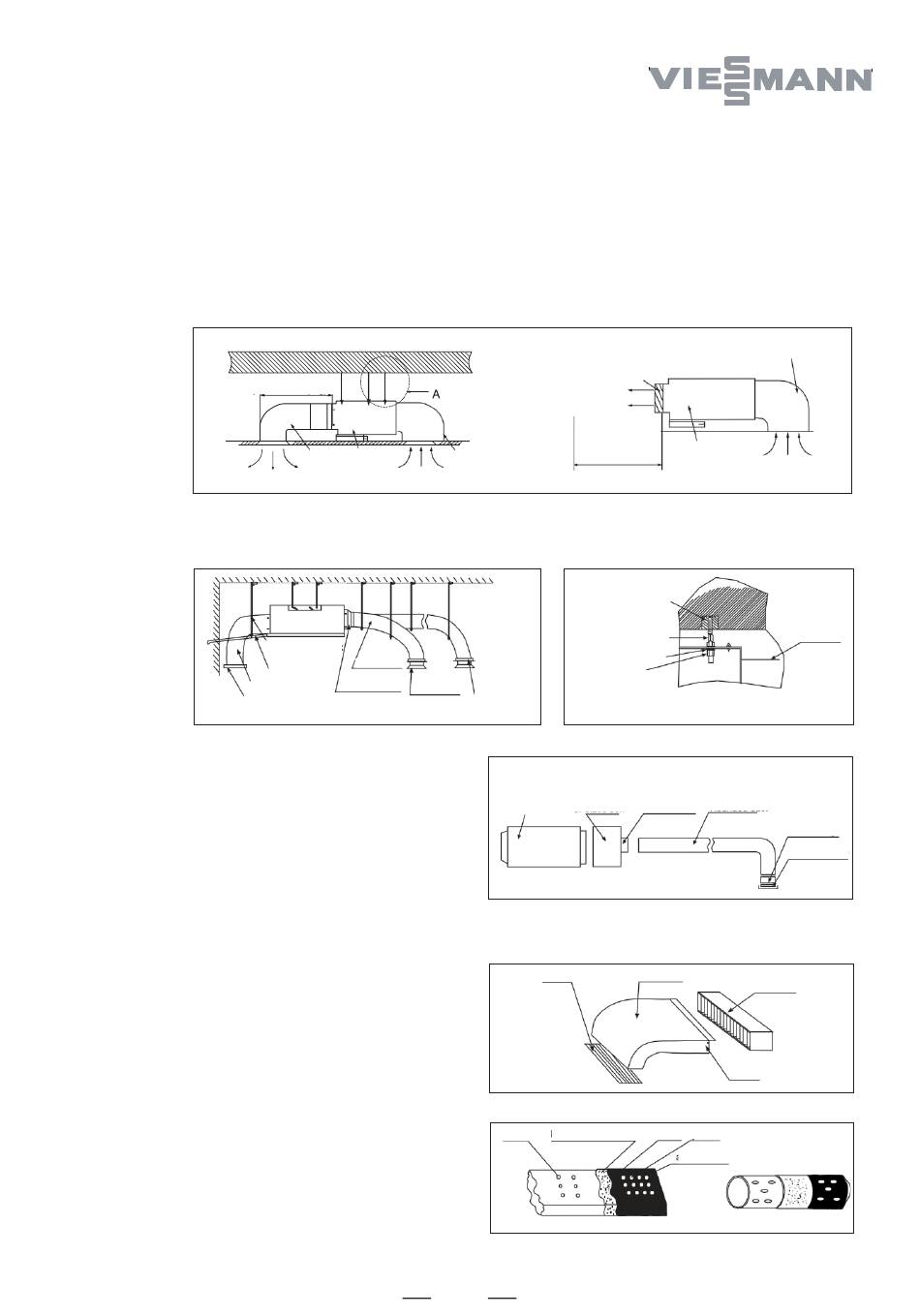

• Bei der Installation des Innengeräts in der Decke muss der Luftrückführkanal wie in der Abbildung gezeigt
geplant und installiert werden.
≤ 0,5 m (weißen Motorstecker verwenden)
≤ 2,0 m (roten Motorstecker verwenden)
Decke
Skizze des langen Kanals

1. Installation des Luftzufuhrkanals

• Dieses Gerät verwendet Rundkanäle mit einem
Durchmesser von 180 mm.
• Der Rundkanal muss durch einen Übergangskanal mit
dem Luftzufuhrkanal des Innengeräts verbunden werden,
der dann mit dem entsprechenden Trennstück verbunden
wird. Wie in der Abbildung dargestellt, muss die
Ventilatordrehzahl aller Luftauslässe des Trennstücks
ungefähr gleich eingestellt werden, um die Anforderungen
an das Raumklimagerät zu erfüllen.
2. Installation des Luftrückführungskanals
• Verbinden Sie den Luftrückführungskanal über Nieten
mit dem Luftrückführungseinlass des Innengeräts und
schließen Sie dann das andere Ende wie in der
Abbildung gezeigt an die Luftrückführungsblende an.
3. Wärmedämmung des Kanals
• Luftzufuhrkanal und Luftrückführungskanal müssen
wärmegedämmt werden. Kleben Sie zuerst den
Klebenagel auf den Kanal. Befestigen Sie dann die
Wärmeschutzwolle mit einer Lage Stanniolpapier und
verwenden Sie die Klebenagelkappe zum Fixieren.
Verwenden Sie zum Schluss das Stanniolklebeband, um
die Verbindung abzudichten, wie in der Abbildung gezeigt.
Etagendecke
Gerät
Luftzufuhr Luftrückführung
Aufhängehaken
Ablaufrohr Luftauslasskanal
Luftrückführun
Übergangskanal
gskanal
Luftverteiler
Blende für
Luftrückführung
Luftauslassgitter
Luftzufuhr
Bis zu einem Abstand
von 1 m sollten sich
keine Hindernisse
befinden.
Luftrückführkasten
Spreizdübel M8
Aufhängeschraube M8
Breite
Sicherungsscheibe M8
Schraubenmutter M8
Verbindung zum
Luftverteiler
Weiche Verbindung
oder stationärer
Kasten
Innengerät
Blende für Luftrückführung
Klebenagel Wärmeschutzwolle
53
Luftrückführkasten
Gerät
Luftrückführung
Übergangskanal Rundkanal
Verbindung zum
Luftverteiler
Luftverteiler
Luftrückführungskanal
Innengerät
Niete
Stanniol Klebenagelkappe
Klebeband
