Installationsverfahren

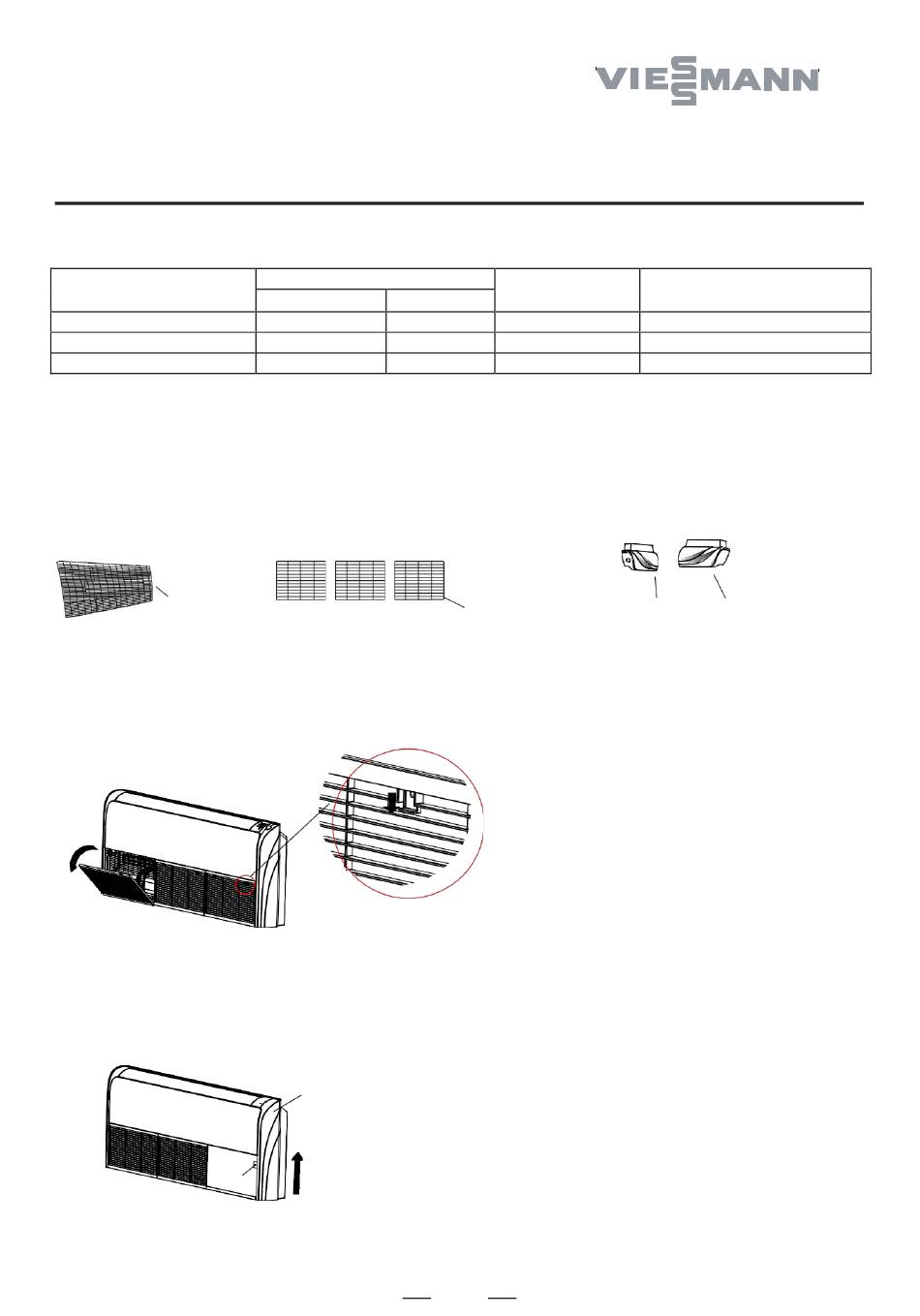

INSTALLATION DES INNENGERÄTS
Anforderung an das Verbindungsrohr
Modell
IFCAA200MHA035
IFCAA200MHA050
IFCAA200MHA071
Installieren Sie das Raumklimagerät wie folgt
1. Einlassgitter und seitliche Abdeckung entfernen
(1) Öffnen Sie das Einlassgitter.
(2) Entfernen Sie die seitliche Abdeckung (rechte und linke Seite).
(3) Dieses Klimagerät kann so eingestellt werden, dass es Frischluft ansaugt. Informationen zur Installation des
Frischlufteinlasses finden Sie im Abschnitt „Frischlufteinlass".
Luftfilter
Öffnen Sie das Einlassgitter.
(1) Drücken Sie die Befestigungsklemme in Pfeilrichtung (siehe Abb. 1).
(2) Drehen Sie das Einlassgitter in Pfeilrichtung (siehe Abb. 2).
Fig.2
Seitliche Abdeckung entfernen
(1) Entfernen Sie die Schraube.
(2) Schieben Sie die seitliche Abdeckung in Pfeilrichtung.
(3) Entfernen Sie dann die seitliche Abdeckung.
Schraube
Durchmesser
Flüssigkeitsseite Gasseite
6,35 mm 9,52 mm
6,35 mm 12,7 mm
9,52 mm 15,88 mm
Fig.1
Seitliche
Abdeckung
Maximale Länge
15 m
20 m
20 m
Einlassgitter Seitliche Abdeckung A
(rechts)
35
Maximale Höhe (zwischen
Innen- und Außengerät)
10 m
10 m
10 m
Seitliche Abdeckung A
(links)
