4.5 Installation
IDLAA200MHA025 IDLAA200MHA035 IDLAA200MHA050 IDLAA200MHA071
Das Gerät ist in folgenden Situationen einsetzbar
1.
Anwendbarer Umgebungstemperaturbereich:
Kühlen
Heizen
2.
Ist das Netzkabel beschädigt, muss es von der Servicefirma oder einer Fachkraft ersetzt werden.
3.
Wenn die Sicherung auf der Leiterplatte defekt ist, tauschen Sie sie bitte gegen eine Sicherung des Typs
T3,15 A/250 V~ aus.
4.
Die Verkabelungsmethode muss den örtlichen Normen für Verkabelung entsprechen.
5.
Der Trennschalter des Klimageräts sollte ein allpoliger Schalter sein und der Abstand zwischen den beiden
Kontakten sollte nicht weniger als 3 mm betragen. Solche Abschaltvorrichtungen müssen in die feste
Verkabelung integriert werden.
6.
Die empfohlene Einbauhöhe für das Innengerät beträgt zwischen 2,5 und 2,7 m.
7.
Der Abstand zwischen den beiden Klemmleisten des Innengeräts und des Außengeräts sollte nicht mehr als
5 m betragen. Wird dieser Wert überschritten, sollte der Durchmesser des Kabels entsprechend der örtlichen
Normen für Verkabelung vergrößert werden.
8.
Die Altbatterie muss ordnungsgemäß entsorgt werden.
Achtung: Schalten Sie die Stromversorgung aus, bevor Sie die Schalter SW14 und SW15 einstellen, sonst ist der
Vorgang ungültig.

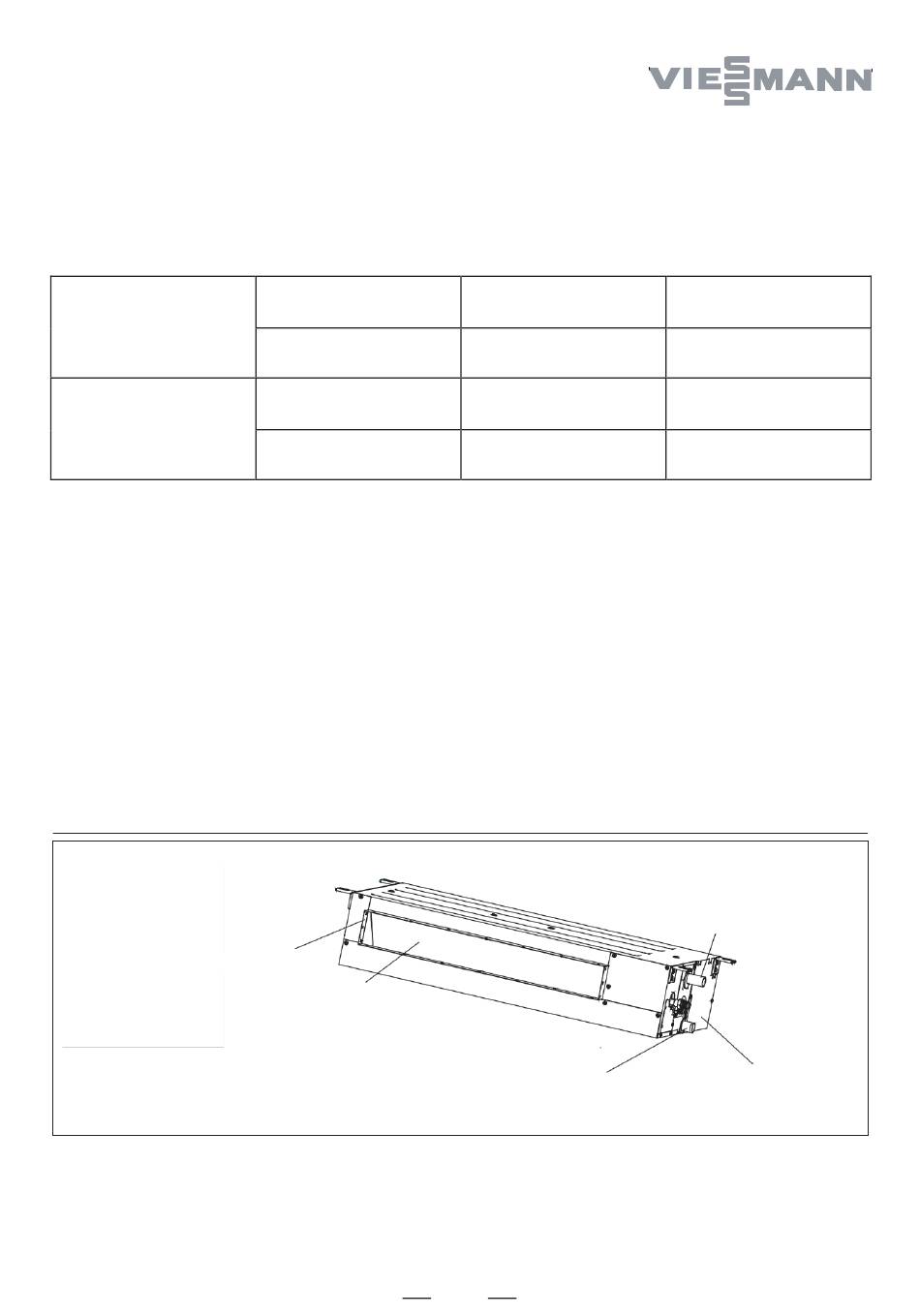

Teile und Funktionen
IDLAA200MHA025
AD25S2SS1F
IDLAA200MHA035
A
IDLAA200MHA050
AD35S2SS1F
A
IDLAA200MHA071
AD50S2SS1F
Luftauslassrahmen
A
AD71S2SS1F
A
AD25S2SS2F
A
AD35S2SS2F
A
AD50S2SS2F
A
AD71S2SS2F
A
Innentemperatur-
bereich
Außentemperatur-
bereich
Innentemperatur-
bereich
Außentemperatur-
bereich
Verdampfer
51
Max. DB/WB
Min. DB/WB
Max. DB/WB
Min. DB/WB
Max. DB/WB
Min. DB/WB
Max. DB/WB
Min. DB/WB
Auffangwanne
Ablauföffnung für die Pumpe
Gehäuse für die elektrischen
Auffangwanne
Komponenten
32/23 °C
18/14 °C
46/24 °C
18 °C
27 °C
15 °C
24/18 °C
- 15 °C
