Installationsverfahren

AUSWAHL DER MONTAGEPOSITION

WARNUNG
• Installieren Sie das Gerät an einem Ort, der dem Gewicht des Innengeräts standhält, und installieren Sie es so,
dass es nicht umkippen oder herunterfallen kann.
VORSICHT
• Installieren Sie das Gerät nicht an einem Ort, an dem brennbare Gase um das Gerät herum austreten können.
• Installieren Sie das Gerät nicht in der Nähe von Wärmequellen.
• Wenn sich Kinder unter 10 Jahren dem Gerät nähern können, treffen Sie vorbeugende Maßnahmen, damit sie das
Gerät nicht erreichen können.
Legen Sie gemeinsam mit dem Kunden die Montageposition wie folgt fest.
(1) Installieren Sie das Innengerät waagerecht an einer stabilen Wand, die keinen Vibrationen ausgesetzt ist.
(2) Die Einlass- und Auslassöffnungen dürfen nicht blockiert sein und die Luft sollte den gesamten Raum
durchströmen können.
(3) Installieren Sie das Gerät nicht an einem Ort, an dem es direktem Sonnenlicht ausgesetzt ist
(4) Installieren Sie das Gerät so, dass es einfach an das Außengerät angeschlossen werden kann.
(5) Installieren Sie das Gerät an einer Stelle, an der das Ablaufrohr leicht installiert werden kann.
Berücksichtigen Sie Wartungsarbeiten usw. und halten Sie die im Abschnitt „Abmessungen des Wartungsbereichs"
(6)
angegebenen Abstände ein.
(7) Installieren Sie das Gerät so, dass ausreichend Platz ist, um den Filter zu entfernen.
ZUBEHÖR FÜR DIE INSTALLATION
Bei den folgenden Installationsteilen handelt es sich um optionale Teile. Verwenden Sie sie nach Bedarf.
Optionale Teile
Klebeband
Klemme (L.S) mit Schrauben
Ablaufschlauch
Wärmedämmmaterial
Abdeckung der Rohrleitungsöffnung
Kitt
Kunststoffklemme

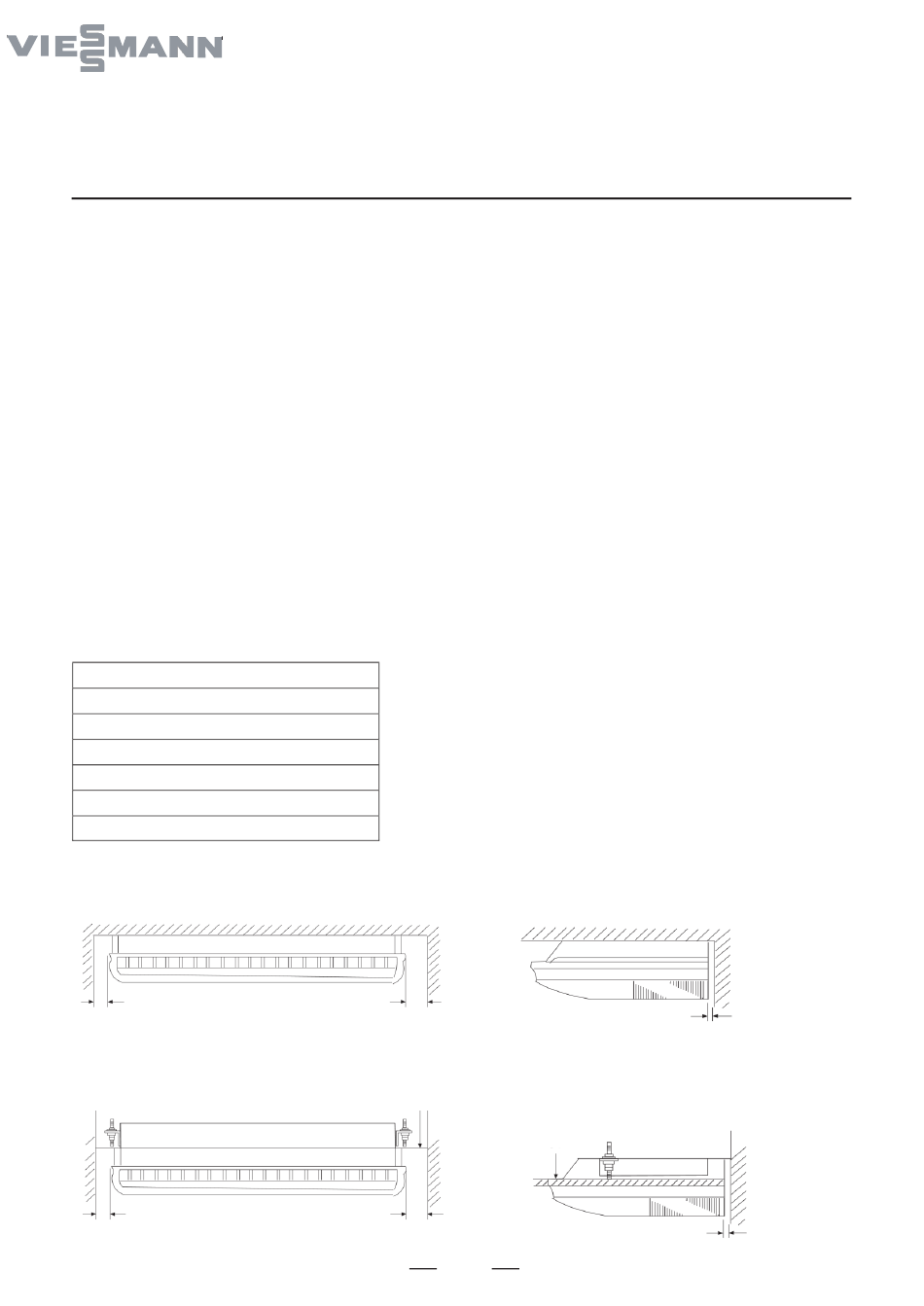

ABMESSUNGEN DES WARTUNGSBEREICHS

Decke
INNENGERÄT
> 3" (80 mm)
Für Deckenmontage
Für halb verdeckten Einbau
INNENGERÄT
> 3" (80 mm)
> 6" (150 mm)
Decke
Decke
> 6" (150 mm)
34
> 0,4" (10 mm)
> 0,4" (10 mm)
