3.5 Installation

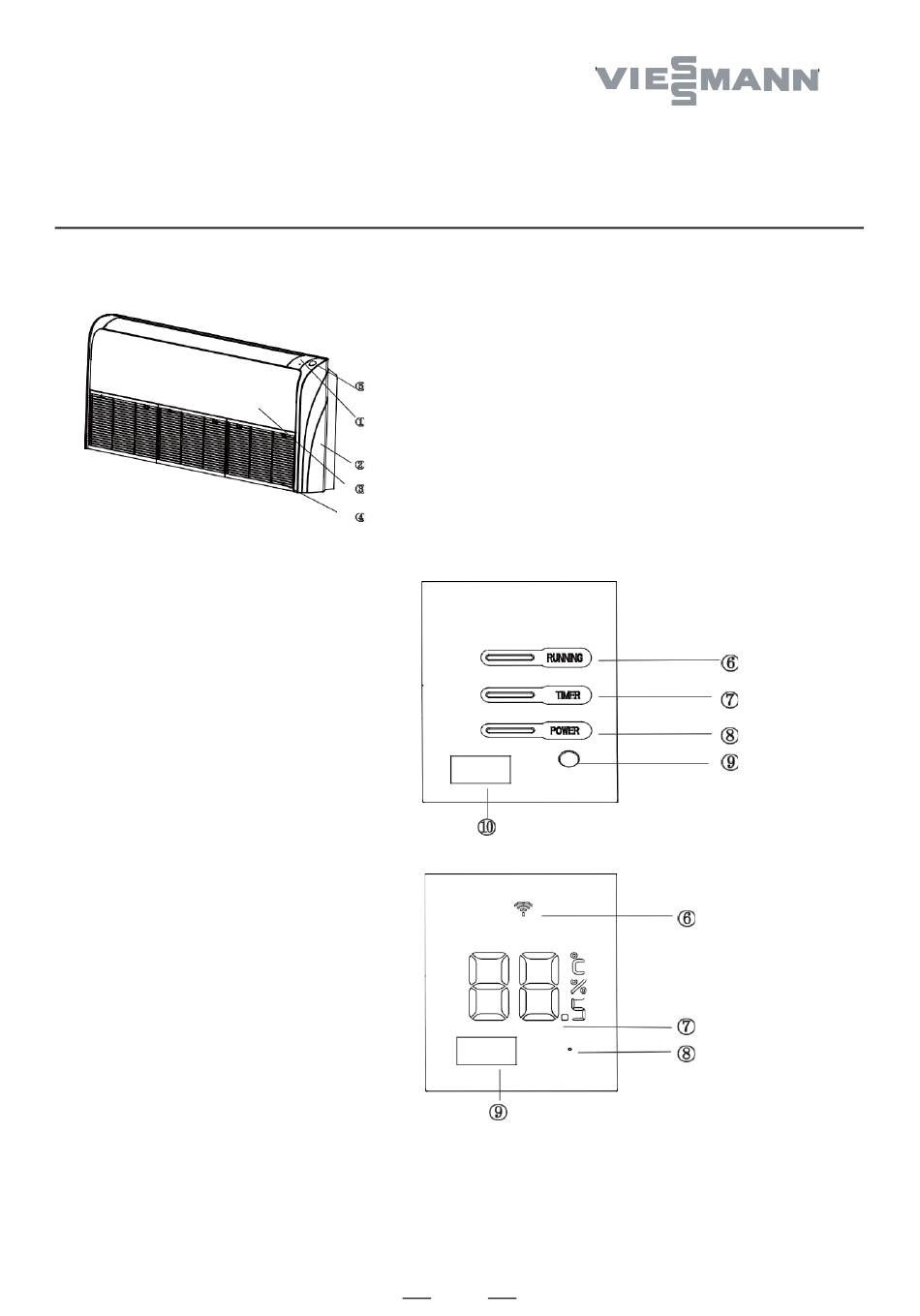

Teile und Funktionen

Innengerät
Bedienfeld 1
(1) Bedienfeld
(2) Abdeckblende
(3) Frontplatte
(4) Einlassgitter (Filter innen)
(5) Anwesenheitssensor
(6) RUNNING-Kontrollleuchte
(7) TIMER-Kontrollleuchte
(8) POWER-Kontrollleuchte
(9) Notbetriebsschalter
(10) Fernbedienungsempfänger
Bedienfeld 2
(1) Bedienfeld
(2) Abdeckblende
(3) Frontplatte
(4) Einlassgitter (Filter innen)
(5) Anwesenheitssensor
(6) WLAN-Kontrollleuchte
(7) Display-Anzeige
(8) Notbetriebsschalter
(9) Fernbedienungsempfänger
Hinweis:
Bei Geräten mit Kabelsteuerung sollte der Zustand des Geräts mit der Kabelsteuerung und nicht mit
dem Fernbedienungsempfänger überprüft werden.
Und wenn Sie die TIMER-Funktion einstellen, leuchtet die TIMER-LED auf dem Fernbedienungsempfänger nicht.
2. Die Bedienfelder der unterschiedlichen Modelle unterscheiden sich.
Bedienfeld 1
Bedienfeld 2
