4. Verkabelung des Innengeräts
Öffnen Sie die Kabelklemme und klemmen Sie das Netzkabel und das Kommunikationskabel des Innengeräts an
der entsprechenden Klemmleiste an.
Hinweis: Beachten Sie Folgendes beim Anschließen des Netzkabels an die Stromversorgung-Klemmleiste:
• Schließen Sie ein Netzkabel mit anderem Querschnitt nicht an dasselbe Ende des Verbindungskabels an. Ein
fehlerhafter Kontakt führt zu Hitzeentwicklung.
• Schließen Sie ein Netzkabel mit anderem Querschnitt nicht an dasselbe Ende des Schutzleiters an. Ein fehlerhafter
Kontakt beeinträchtigt die Schutzfunktion.
• Schließen Sie das Netzkabel nicht an das Anschlussende des Kommunikationskabels an. Ein fehlerhafter
Anschluss führt zur Beschädigung des angeschlossenen Geräts.
• Die Verkabelung muss sicherstellen, dass der Schutzleiter der letzte Leiter ist, der gewaltsam unterbrochen werden
kann.

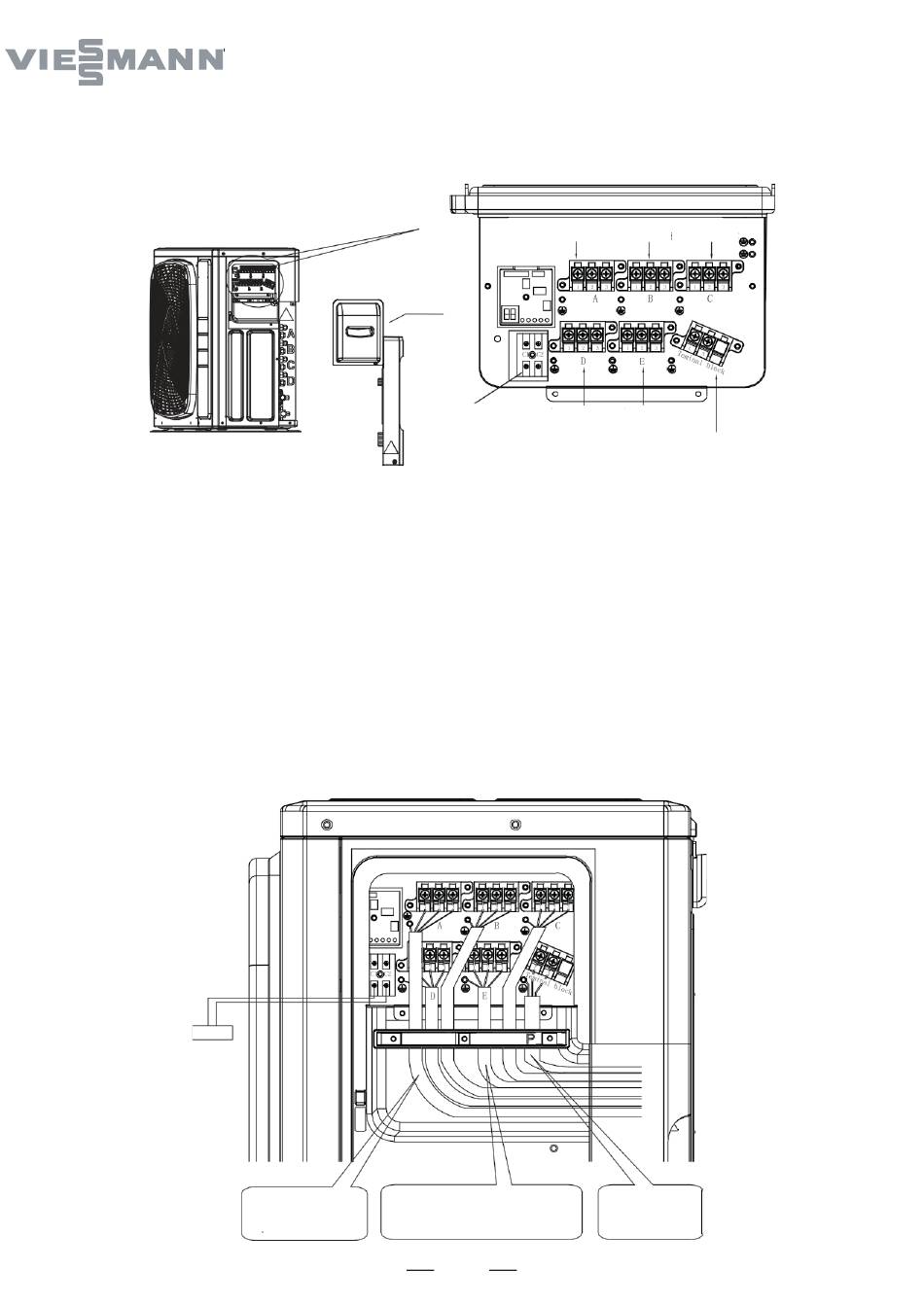

5. Beispiel eines Anschlussplans
Der Anschlussplan bezieht sich auf die folgende Abbildung.
YCZ-A004
A B C
D E
Ventildeckel
Befestigen Sie die Abzweige sicher mit den
Verlegen Sie die Kabel so,
4 mitgelieferten Schrauben. Siehe Abbildung.
dass weder der
Ziehen Sie die Schrauben fest an und stellen
Servicedeckel noch andere
Sie sicher, dass von außen kein Druck auf die
Bauteile angehoben werden.
Klemmen ausgeübt wird.
Kabelklemme A Kabelklemme B Kabelklemme C
Zentralsteueru
Zentralsteuerung
Kabelklemme D
ng
148
Kabelklemme E
Klemmleiste
Verwenden Sie die
angegebenen Kabel
und klemmen Sie sie
sicher an.
