Im Falle einer bereits bestehenden Decke
(1)
Installieren Sie das Gerät vorübergehend.
Setzen Sie den Aufhängebügel auf den Aufhängebolzen.
Achten Sie darauf, Mutter und Unterlegscheibe an beiden Enden der Halterung zu verwenden. Befestigen Sie die
Halterung sicher.
(2)
Stellen Sie Höhe und Position des Geräts ein. (Siehe Vorbereitung der Installation (1).)
Fahren Sie mit ③ und ④ im Abschnitt „Im Falle einer neuen Decke" fort.
(3)
⑤ Kältemittelleitungen (Für die Leitungen des Außengeräts siehe Installationsanleitung des Außengeräts.)
• Das Außengerät ist mit Kältemittel vorgefüllt.
• Beachten Sie beim Anschließen und Abnehmen der Rohrleitungen unbedingt Abb. 1.
• Die Größe der Bördelmutter entnehmen Sie bitte der Tabelle 1.
• Tragen Sie Kältemittelöl sowohl auf die Innen- als auch auf die Außenseite der Bördelmutter auf. Ziehen Sie sie
zunächst 3–4 Umdrehungen handfest an und ziehen Sie sie anschließend fest an.
• Wenden Sie das in Tabelle 1 angegebene Drehmoment an. (Eine zu hohe Kraft kann die Bördelmutter
beschädigen und so zu einem Gasaustritt führen.)
• Prüfen Sie die Verbindungsstellen der Rohrleitungen auf Gasleckagen. Dämmen Sie die Rohrleitungen wie in der
Abbildung unten gezeigt.
• Decken Sie die Verbindung von Gasleitung und Wärmedämmung 7 mit einer Dichtung ab.

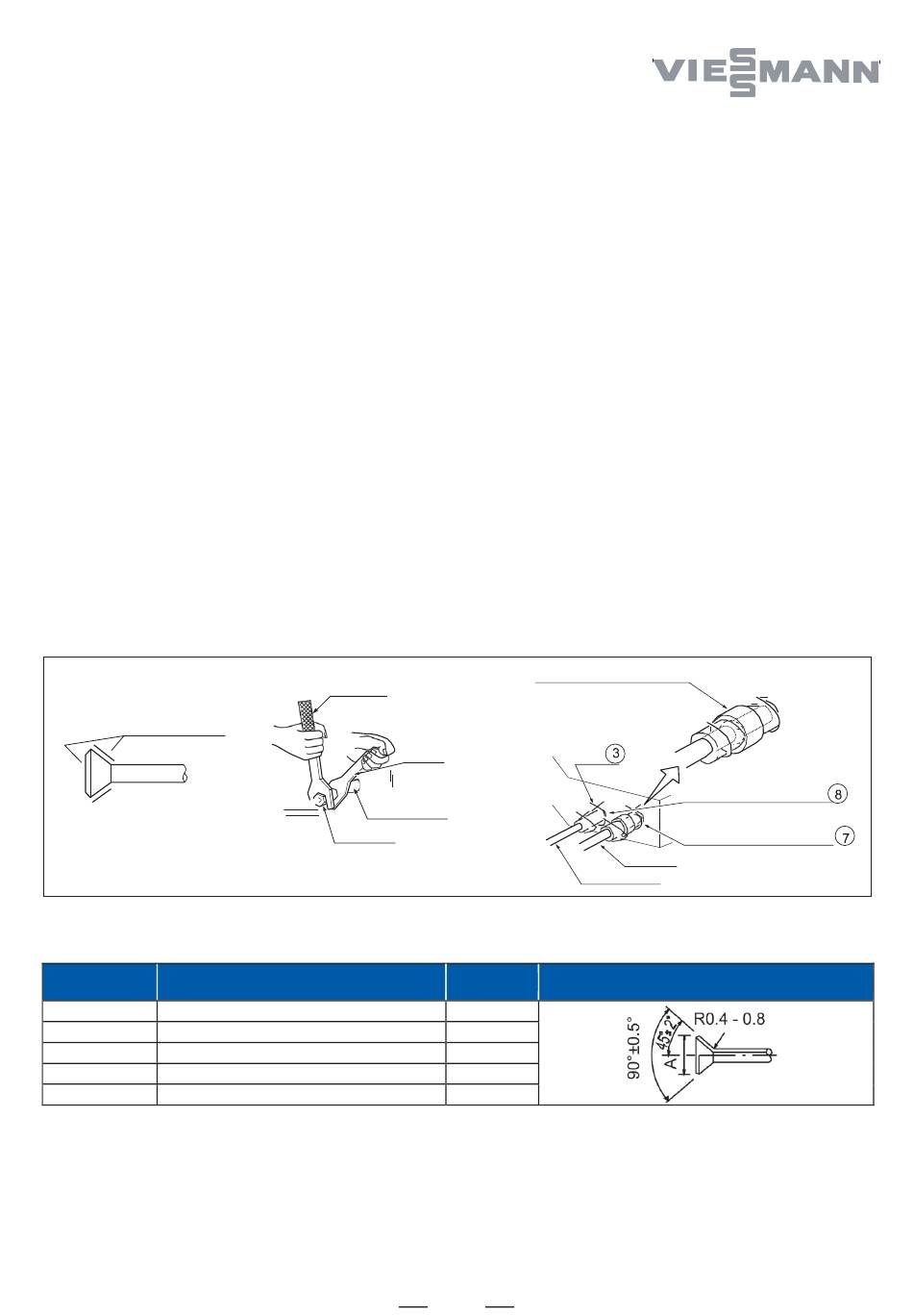

Abbildung 1
Kältemittelöl auftragen
Tabelle 1
Rohrdurch-
messer
Ø 6.35
1420–1720 N.cm (144–176 kgf.cm)
9,52
3270-3990 N.cm (333–407 kgf.cm)
12,7
4950-6030 N.cm (490–500 kgf.cm)
15,88
6180-7540 N.cm (630–770 kgf.cm)
19,05
9720-11860 N.cm (990–1210 kgf.cm)
Drehmomentschlüssel
Rohrverbindung
Tabelle 1
Bördelmutter
Anzugsdrehmoment
Mittelgroßes Dichtkissen
(Decken Sie die Rohrverbindung
mit einem Dichtkissen ab.)
Schrauben
Klemme
schlüssel
für Gasleitung
A (mm)
8,3–8,7
12,0–12,4
12,4–16,6
18,6–19,0
22,9–23,3
17
⑪ (Zubehör)
Dämmung (Zubehör)
(für Flüssigkeitsleitung)
Dämmung (Zubehör)
Gasleitung
Flüssigkeitsleitung
Bördelform
