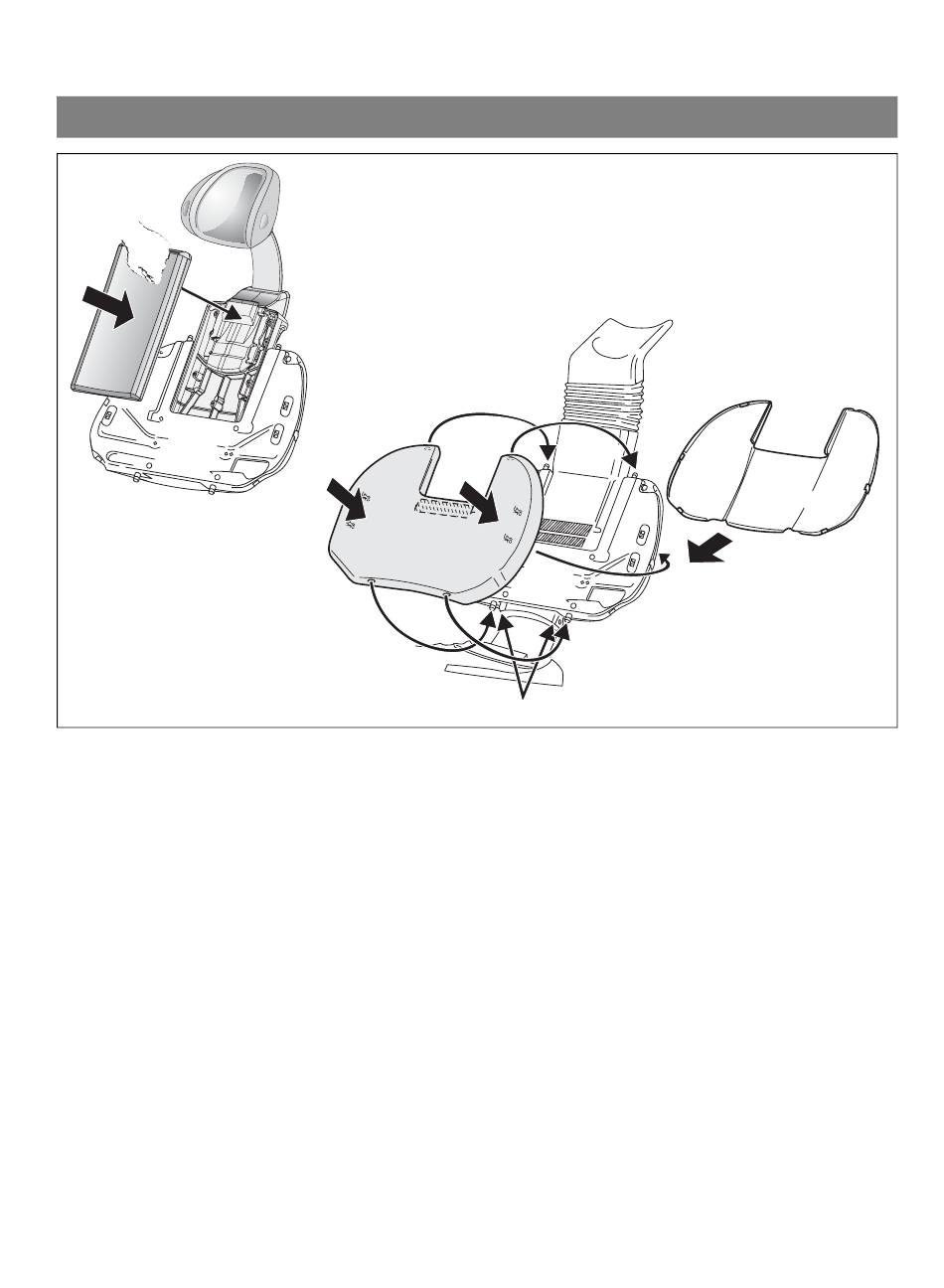

2.21Endmontage der breiten Rückenlehne
1.
1. MultiMotion Kopstütze (Option):
Kopfstützenpolster auf die Druckknöpfe setzen und an-
drücken.
2. Rückenlehnenverkleidung ansetzen und einrasten.
3. Rückenlehnenpolster vom Pappträger entnehmen.
Bei elektrischer Kopfstütze:
Die beiden roten Transportsicherungen rechts und
links an der Polsterklappe entfernen.
4. Polster über die beiden oberen Stehbolzen (mit
Torx-Schraube) einhängen.
5. Polsterträger im unteren Einhängebereich nach unten
ziehen (Polster nicht an den Kanten A anstoßen!) und
über die unteren Stehbolzen einhängen.
6. Das Polster seitlich rechts und links über die Außen-
kontur der hinteren Abdeckung drücken; dabei diese
Abdeckung mit der Hand gegenhalten.
Die Polsterschnapper B müssen einrasten.
Der Kantenverlauf des Polsters zur hinteren Abde-
ckung muss gleichmäßig sein.
59 91 042 D3454
D3454.031.01.08.01
3.
4.
B
B
C
7.
5.
A
7.
D
6.
Bei elektrischer Kopfstütze:
Klettband im Bereich C gleichmäßig auf die Gegen-
klappe D drücken.
2 Montage
2.
