2 Montage

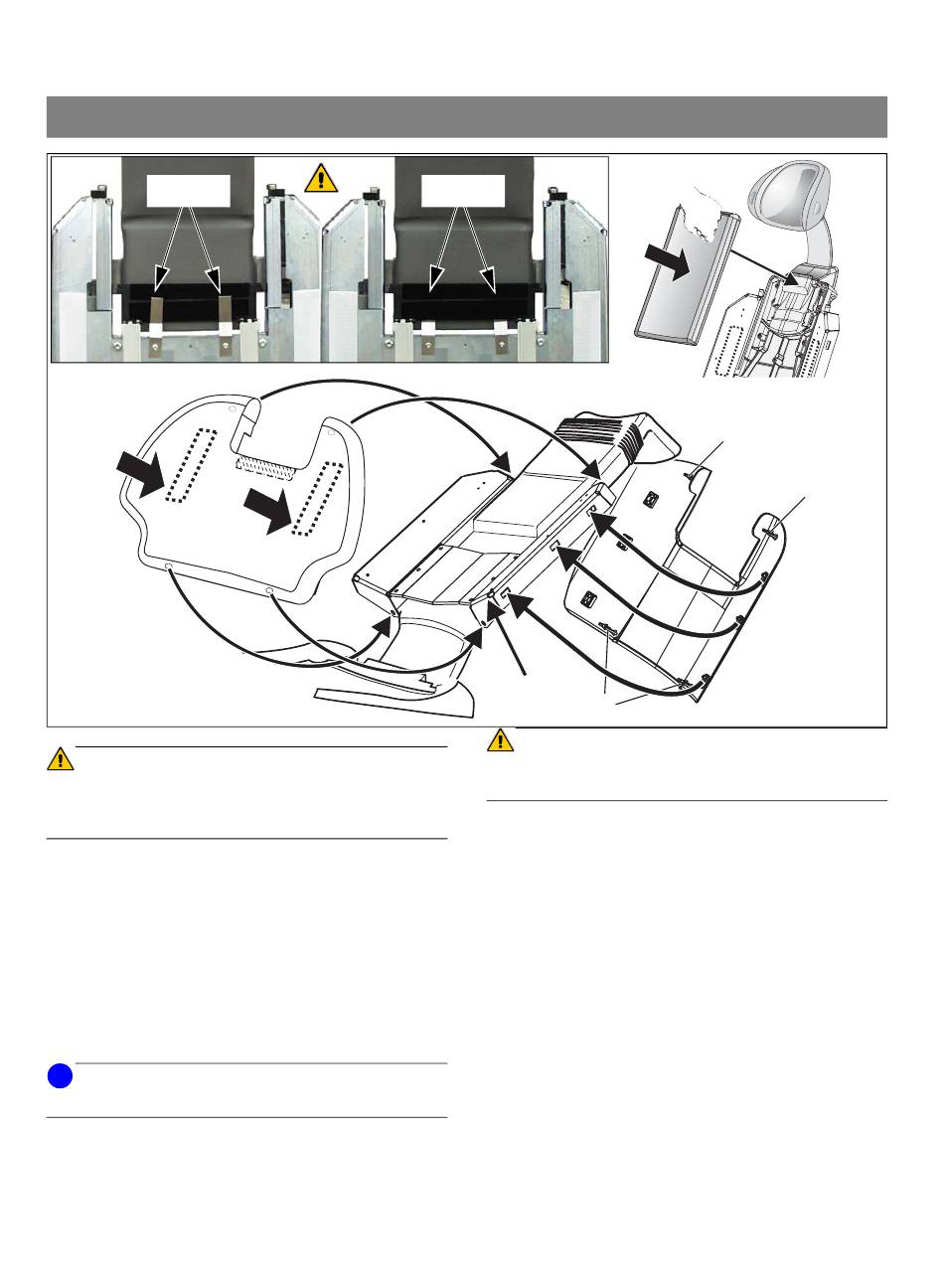

2.20Endmontage der schmalen Rückenlehne
richtig
3.
6.
ACHTUNG
Falls die Gerätevariante „breite Rückenlehne" vorliegt, kön-
nen Sie diesen Abschnitt überspringen und auf Seite 37
fortfahren.
1. MultiMotion Kopstütze (Option):
Kopfstützenpolster auf die Druckknöpfe setzen und an-
drücken.
2. Rückenlehnenverkleidung ansetzen und einrasten.
Die Fixierungslaschen A müssen dabei außerhalb des
Rückenlehnenträgers in die Stehbolzen (mit Torx-
schrauben) einrasten.
3. Transportsicherungen am Rückenlehnenpolster entfer-
nen.
i
HINWEIS
Details entnehmen Sie bitte dem Hinweiszettel am Polster.
4. Polster über die beiden oberen Stehbolzen einhängen.
36
4.
C
5.
falsch
7.
D
B
A
ACHTUNG
Beschädigung der Polster! Polster beim Einhängen nicht
an den Kanten B anstoßen!
5. Polsterträger im unteren Einhängebereich nach unten
ziehen und über die unteren Stehbolzen einhängen.
6. Klebestreifen des Klettbandes durch Drücken auf das
Rückenlehnenpolster aufkleben.
7. Bei elektrischer Kopfstütze:
Klettband im Bereich C gleichmäßig auf die Gegen-
klappe D drücken.
Sirona Dental Systems GmbH
+
Installationsanleitung M1
1.
A
A
2.
59 91 042 D3454
