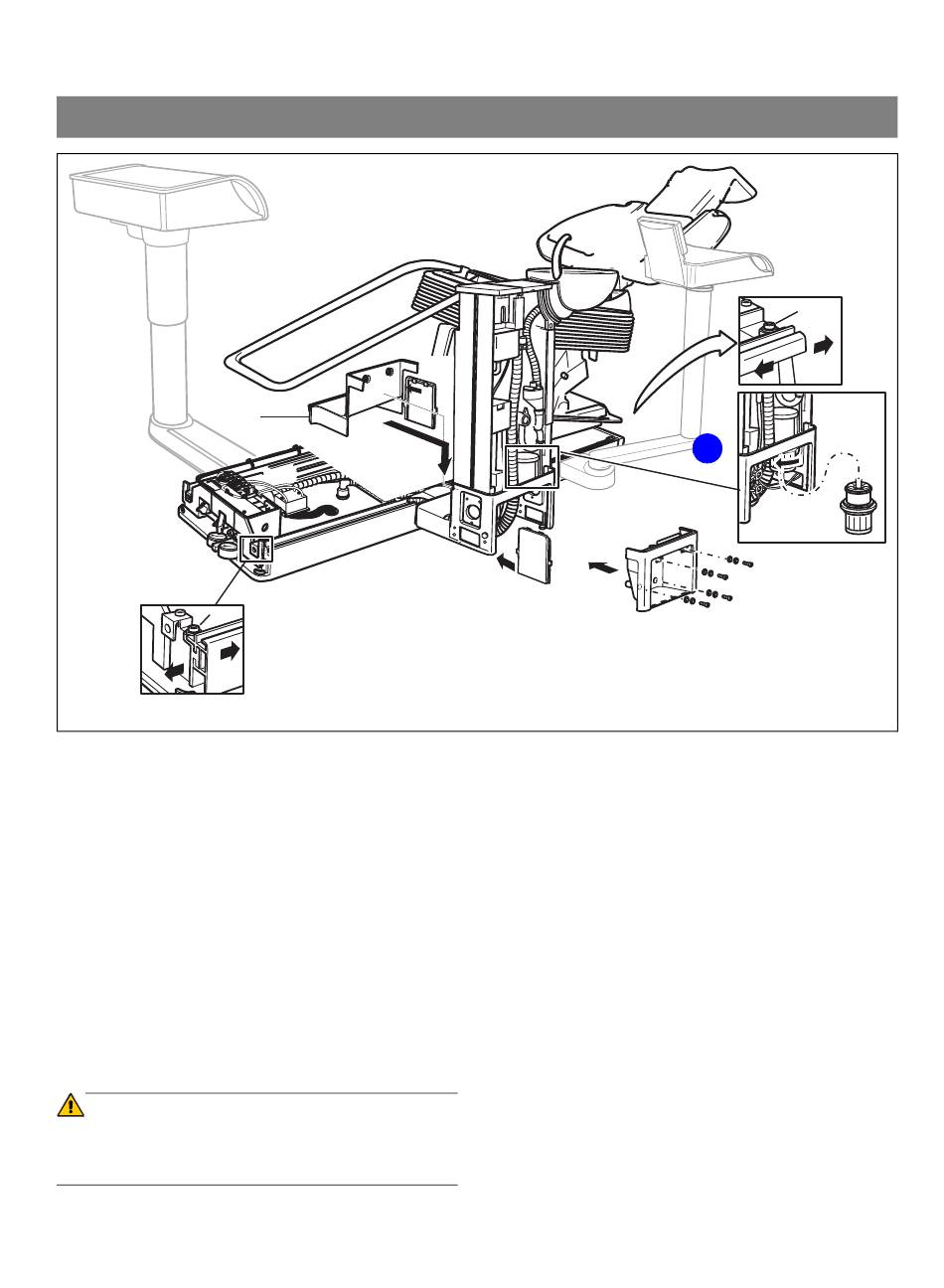

2.18Verkleidung der Wassereinheit anbauen

B
2.
A
4.
1. Unterteil des Amalgamabscheiders oder der Separier-
automatik entfernen (wenn vorhanden).
2. Schrauben A lösen. Die beiden Aluprofile ca. 10 mm
nach außen schieben.
3. Anschlussverkleidung schräg von oben auf den Fuß
aufsetzen und herunterschieben.
4. Die beiden Aluprofile auf die Nasen B der Anschluss-
verkleidung schieben. Schrauben A festschrauben.
5. Die zwei Seitendeckel in die Nut- / Federverbindung
einstecken.
6. Deckel aus der Frontverkleidung herausnehmen.
Frontverkleidung aufsetzen, in die Seitendeckel einset-
zen.
Zunächst die oberen Schrauben lose einschrauben
(evtl. Steckmuttern ausrichten).
ACHTUNG
Achten Sie darauf, dass hinter den Befestigungsdomen für
die Schrauben keine Kabel oder Schläuche eingeklemmt
werden.
59 91 042 D3454
D3454.031.01.08.01
3.
5.
7. Die zwei unteren Schrauben einschrauben.
Alle Schrauben festschrauben.
2 Montage
A
1.
i
6.
D
E
7.
2.
4.
31
