Verteiler- Und Sicherungskasten - Sirona C3+ Installationsanleitung

2 Montage

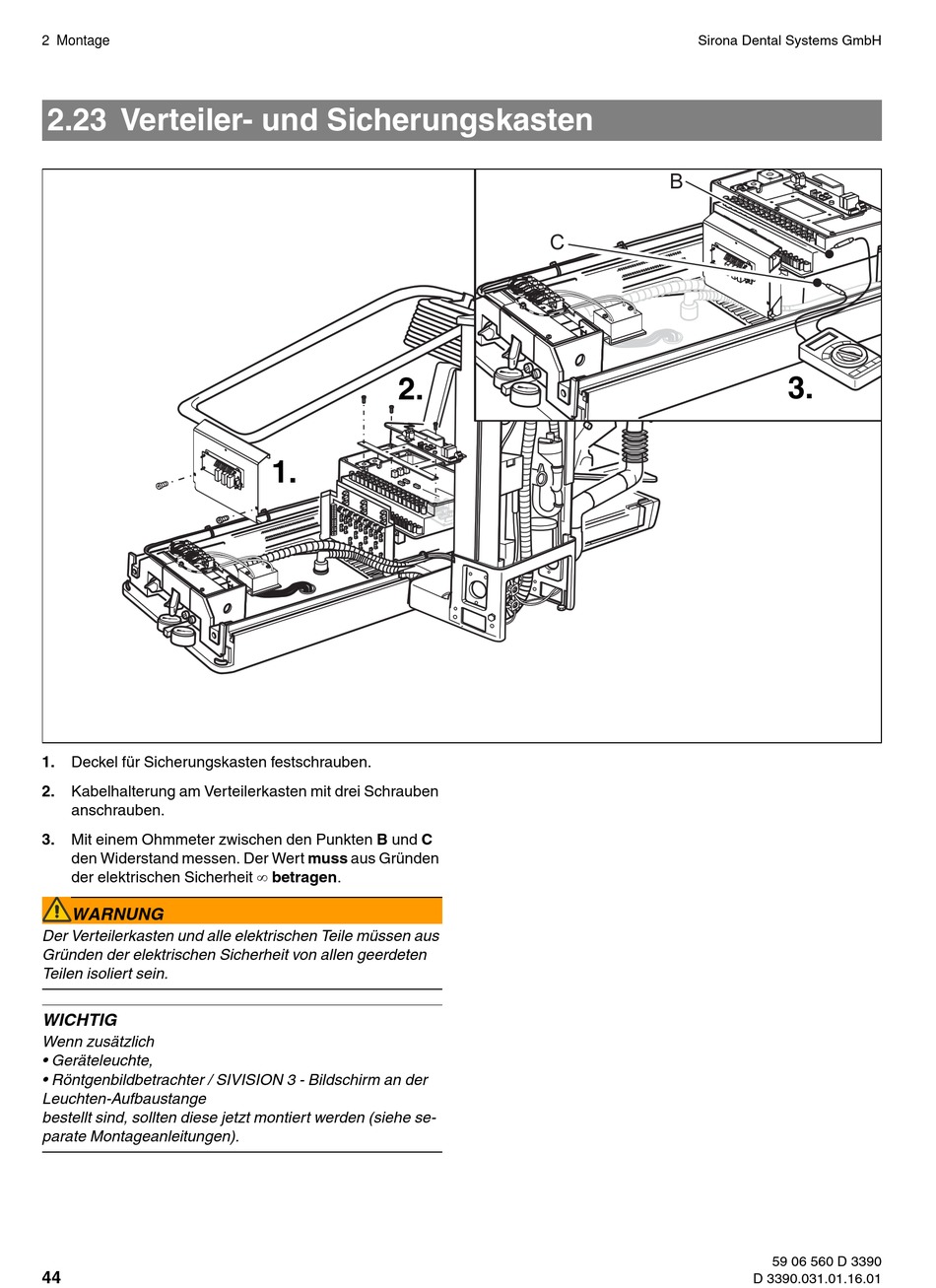

2.23 Verteiler- und Sicherungskasten

1. Deckel für Sicherungskasten festschrauben.
2. Kabelhalterung am Verteilerkasten mit drei Schrauben
anschrauben.
3. Mit einem Ohmmeter zwischen den Punkten B und C
den Widerstand messen. Der Wert mussaus Gründen
der elektrischen Sicherheit  betragen.
WARNUNG WARNUNG WARNUNG WARNUNG
Der Verteilerkasten und alle elektrischen Teile müssen aus
Gründen der elektrischen Sicherheit von allen geerdeten
Teilen isoliert sein.
WICHTIG
Wenn zusätzlich
• Geräteleuchte,
• Röntgenbildbetrachter / SIVISION 3 - Bildschirm an der
Leuchten-Aufbaustange
bestellt sind, sollten diese jetzt montiert werden (siehe se-
parate Montageanleitungen).
44
2.
1.
Sirona Dental Systems GmbH
B
C
3.
59 06 560 D 3390
D 3390.031.01.16.01
