4.2 Einstellungen an Arzt- und Helferinelement

1.

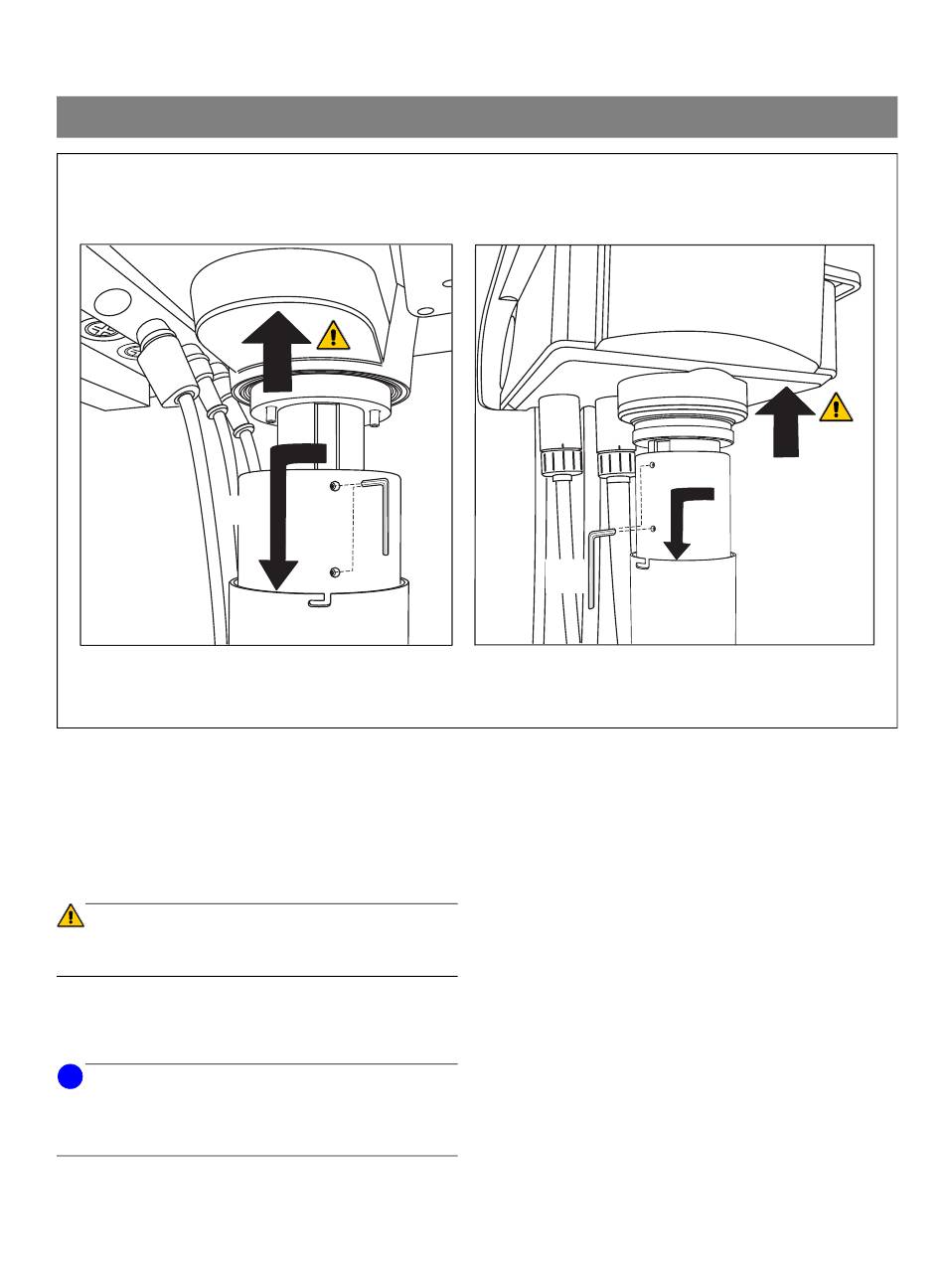

Höhenverstellung am Arzt- und Helferinelement
Auf Wunsch des Kunden kann am Arzt- und Helferinele-
ment die Höheneinstellung verändert werden (Verstellbe-
reich: 15cm).
1. Verkleidungshülse bis zum Anschlag in Pfeilrichtung
drehen und nach unten schieben.
ACHTUNG
Gerätekopf während dem Lösen der beiden Innensechs-
kantschrauben festhalten.
2. Innensechskantschrauben (2.5mm) lösen und Höhen-
verstellung auf Kundenwunsch einstellen.
Innensechskantschrauben wieder fest anziehen.
i
HINWEIS
Wenn die Bremswirkung am Arztelement-Kopf verändert
werden soll, können Sie jetzt mit Arbeitsschritt 5. auf
Seite 50 fortfahren.
3. Verkleidungshülse nach oben schieben, entgegen der
Pfeilrichtung 1. drehen und einrasten (Bajonettver-
schluss).
59 91 042 D3454
D3454.031.01.08.01
2.
3.
1.
2.
3.
