2 Montage

2.5 Stuhlbasis am Boden verankern

2.
Ø 12mm
X
Y
80
mm
min.
Z
i
HINWEIS
Für besondere Anforderungen (z. B. Messebetrieb) ist eine
Montage auf einer Demoplatte möglich. In diesem Falle be-
achten Sie bitte die der Demoplatte beiliegenden Montage-
hinweise und fahren mit dem Kapitel „2.6 Luft und Wasser
anschließen" auf Seite 18 fort.

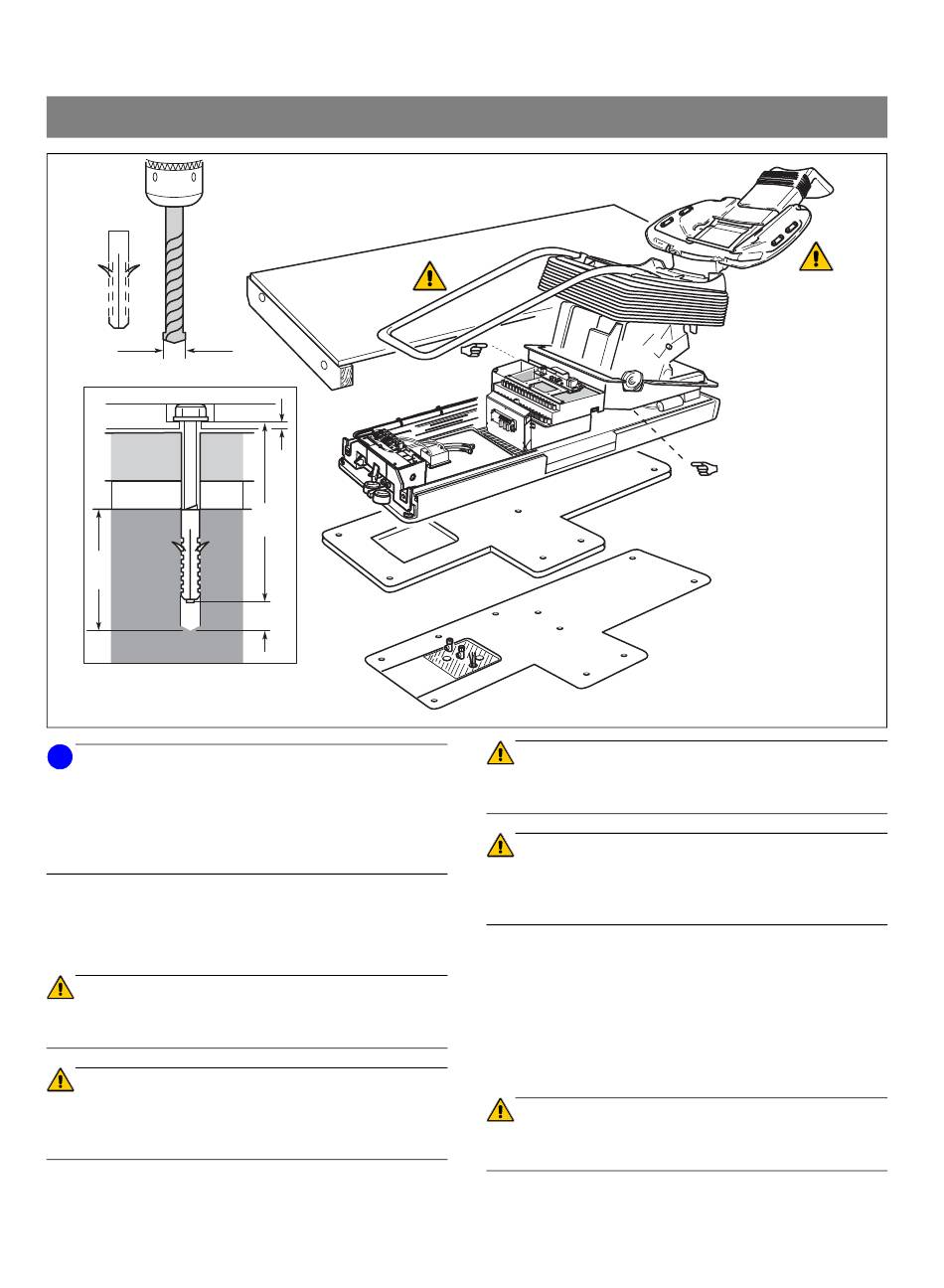

1. Montageschablone den Eckventilen zuordnen, maßlich
ausrichten.
Befestigungspunkte A bis K abkörnen.
ACHTUNG
Die Befestigungsstellen C und H tragen die Hauptlast der
Stuhlbefestigung!
ACHTUNG
Bohrlochtiefe: Estrich X und Trittschalldämmung Y müssen
überwunden und für eine sichere Verankerung der tragende
Beton Z mindestens 80 mm tief angebohrt werden.
16
7mm
3.
160
mm
B
20mm
A
M
D
B'
C
1.
H
F
G
K
ACHTUNG
Fußbodenheizung! Die Lage der Heizschlangen bei einge-
schalteter Heizung feststellen.
ACHTUNG
Dübel nicht für Holzfußboden verwenden. Bei Holzfußbo-
den Schwellenhölzer einplanen und vorbereiten. Bei Holz-
fußboden ý7mm, 80mm tief bohren.
2. Bohrungen für Dübel bohren.
3. Dübel bis in den tragenden Beton einstecken.
4. Option (Stuhlplatte 58 71 913):
Stuhlplatte an Bohrungen ausrichten.
5. Stuhl im Bereich M greifen, von der Palette heben und
positionieren.
ACHTUNG
Stuhl nicht an der Rückenlehne oder am Bügel für Polster-
auflage anheben.
Sirona Dental Systems GmbH
Installationsanleitung M1
5.
M
4.
Option
E
