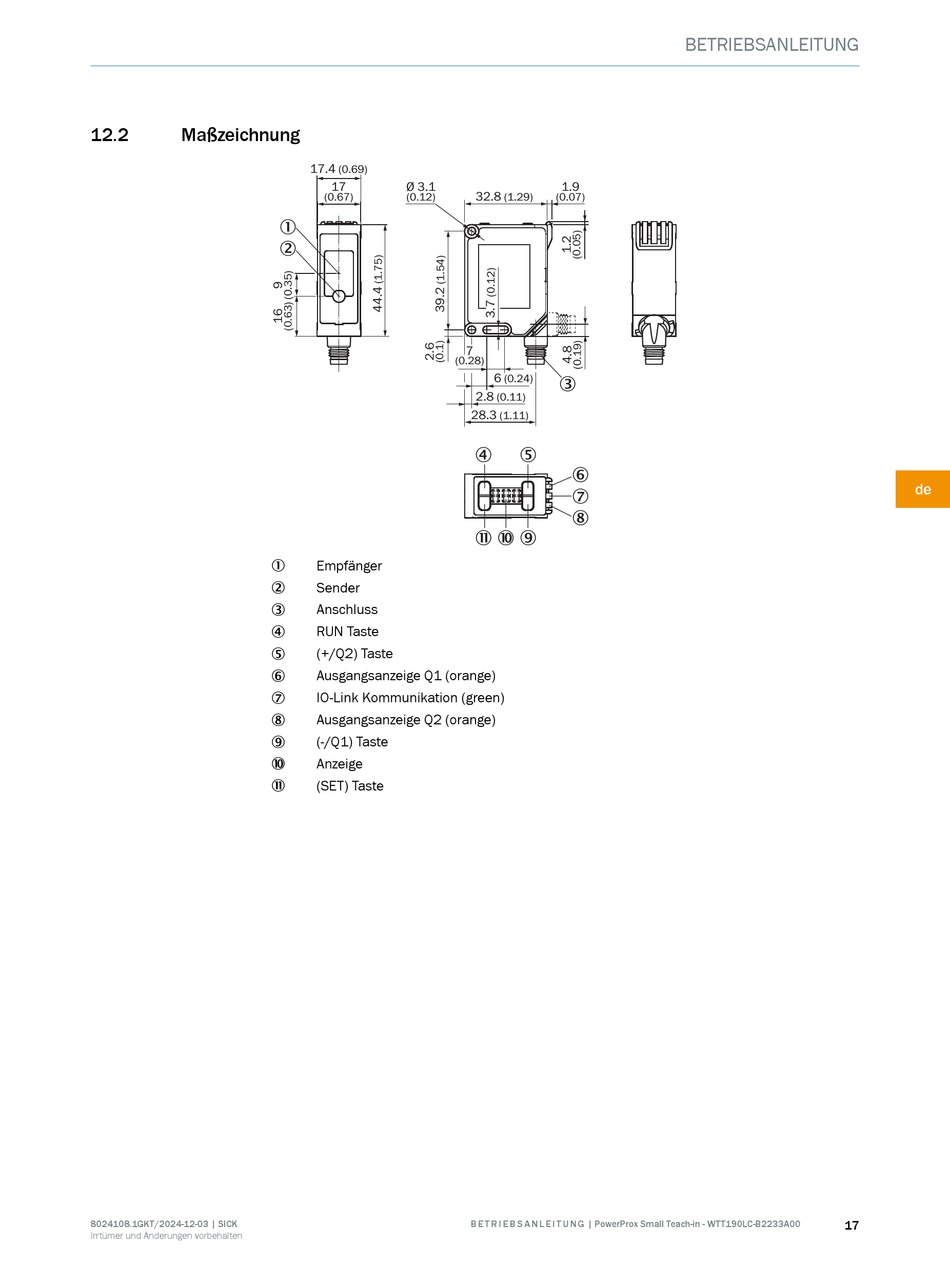

12.2 Maßzeichnung
8024108.1GKT/2024-12-03 | SICK
Irrtümer und Änderungen vorbehalten
17.4
(0.69)
17 Ø 3.1
(0.67) (0.12)
1
2
Empfänger
1
Sender
2
Anschluss
3
RUN Taste
4
(+/Q2) Taste
5
Ausgangsanzeige Q1 (orange)
6
IO-Link Kommunikation (green)
7
Ausgangsanzeige Q2 (orange)
8
(-/Q1) Taste
9
Anzeige
ß
(SET) Taste
à
1.9
32.8
(1.29) (0.07)
7
(0.28)
6
(0.24)
3
2.8
(0.11)
28.3
(1.11)
4 5
6
7
8
à ß 9
