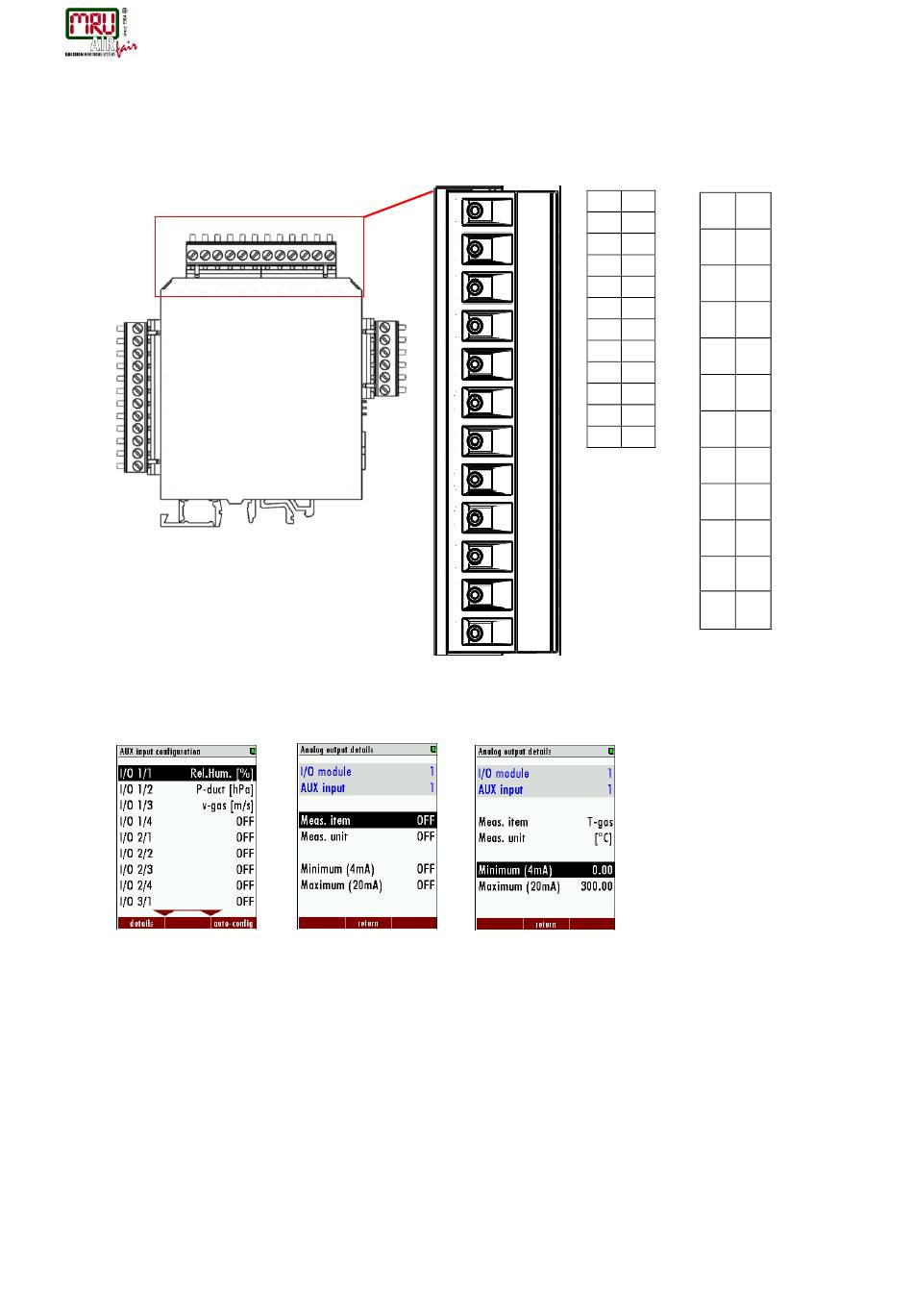

5.9. Konfiguration der AUX Eingänge
1. Das Menü AUX Einstellungen öffnen. Dieses befindet sich auf dem Pfad: Extras/ AUX-
Eingang Konfiguration.
2. Alle möglichen AUX-Einstellungen der unterschiedlichen I/O Module werden
aufgelistet. Jedes I/O Modul kann bis zu 4 AUX-Signale einlesen.
3. Um ein AUX-Eingang zu konfigurieren muss dieser mit den Pfeiltasten ausgewählt
werden und mit der OK-Taste bestätigt werden.
4. Das Menü AUX-Eingang Details erscheint. In diesem Menü kann dem jeweiligen AUX-
Eingang ein Name und eine Messeinheit zugeordnet werden.
5. Wichtig für den AUX-Eingang ist der Messbereich. Der Bereich kann mit den zwei
Punkten „Minimum 4 mA" und „Maximum 20 mA" eingestellt werden.
6. Beim Verlassen des Menüs erscheint eine Speicherabfrage, welche bestätigt werden
muss.
SWG100 BIOcompact Bedienungsanleitung
1
+
2
-
3
+
4
-
5
+
6
-
7
+
8
-
9
+
10
-
11
+
12
-
39 / 80
