Konfiguration der Alarm Relais
Auf der Hauptplatine befindet sich ein System-
NC Kontakt besitzt. Die folgenden Fehler verursachen einen Wechsel von NC zu NO.
1.
Hauptplatine ist offline (interner RS485 bus Kommunikationsfehler)
2.
3.
Gasundichtigkeit im Analysatorengehäuse (CH4 > 20% bis 50% LEL)
4.
Kondensatalarm (Übergangswiderstand < 35k )
5.
niedrige Lüfterdrehzahl (Drehzahl < 900U/min )
6.
Durchflußalarm (Durchfluß < 20 l/h)
7.
Gaskühlertemperatur zu hoch (Temperatur > +10°C )
8.
Gaskühlertemperatur zu niedrig (Temperatur < +2°C )
9.
Gehäusetemperatur zu hoch (> +55°C )
10.
Gehäusetemperatur zu niedrig (< +5°C )
Alarmfehler
1 bis 5
erzwingen ein Anhalten der Messung (alle analogen Ausgänge
werden angehalten oder abhängig von der Konfiguration auf 2 mA gesetzt.
Alarmfehler
6 bis 10
werden nur als Warnmeldungen angezeigt, analoge Ausgänge
der aktiven Messstellen sind in Echtzeit, alle anderen analogen Ausgänge sind
eingefroren.
Das Relais auf der Hauptplatine ist ein potenzialfreies Relais, welches mit
max. 24 VDC/VAC und 1 A bespeist werden darf.
SWG 100 Bedienungsanleitung
HINWEIS

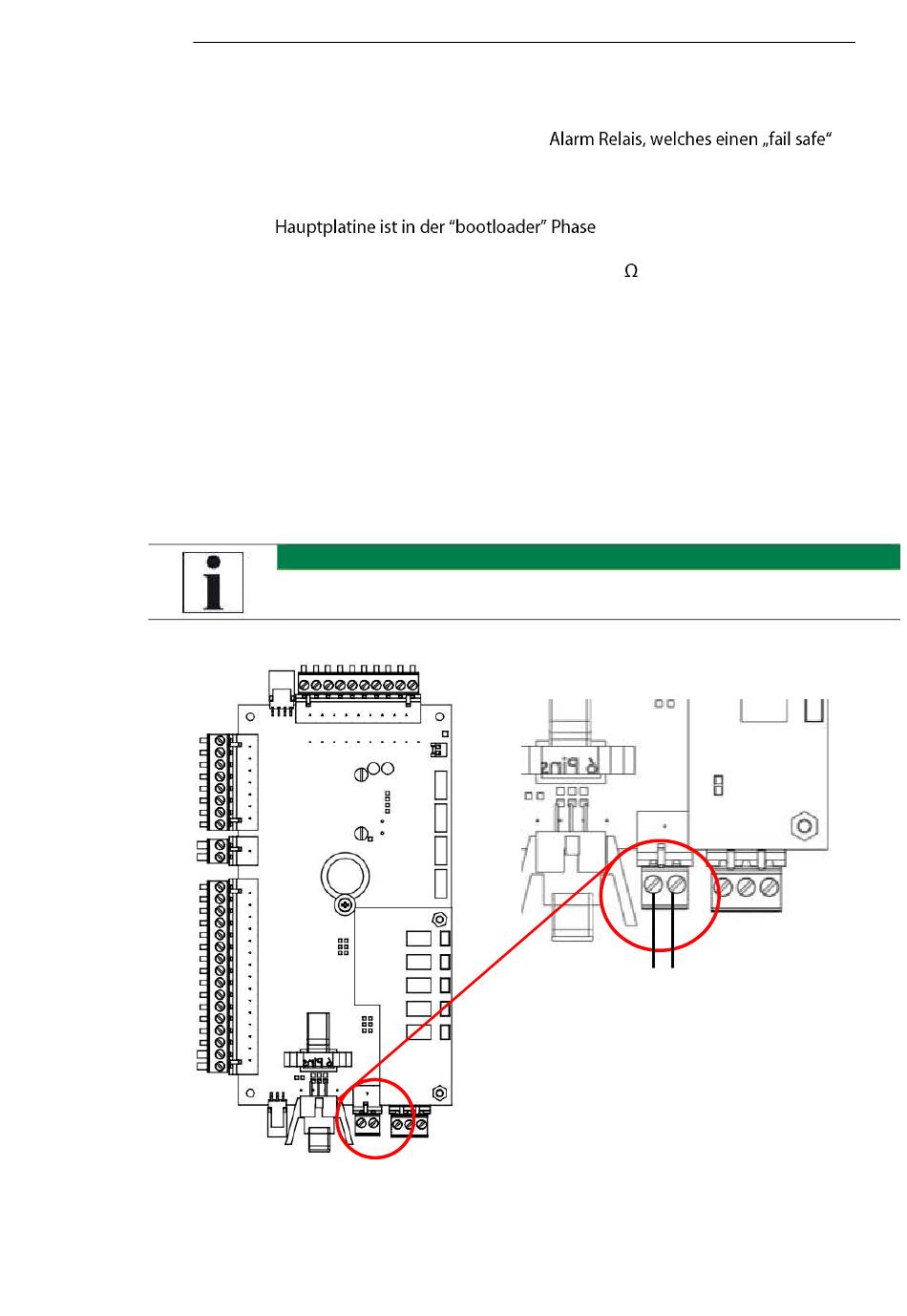

Verbindungsstelle des Alarm-Relais.
Eigenschaften:
Potenzialfrei und max. 24VDC/VAC 1A (max.)
