2.7. Einstellen der Stand-By Zeiten der Gaspumpe

Das SWG100 BIOcompact kann mit bis zu maximal 3 Messgasstellen ausgestattet sein. Um
die Gaspumpe zu schonen, besitzt der Analysator eine Stand-By Zeit welche nach dem

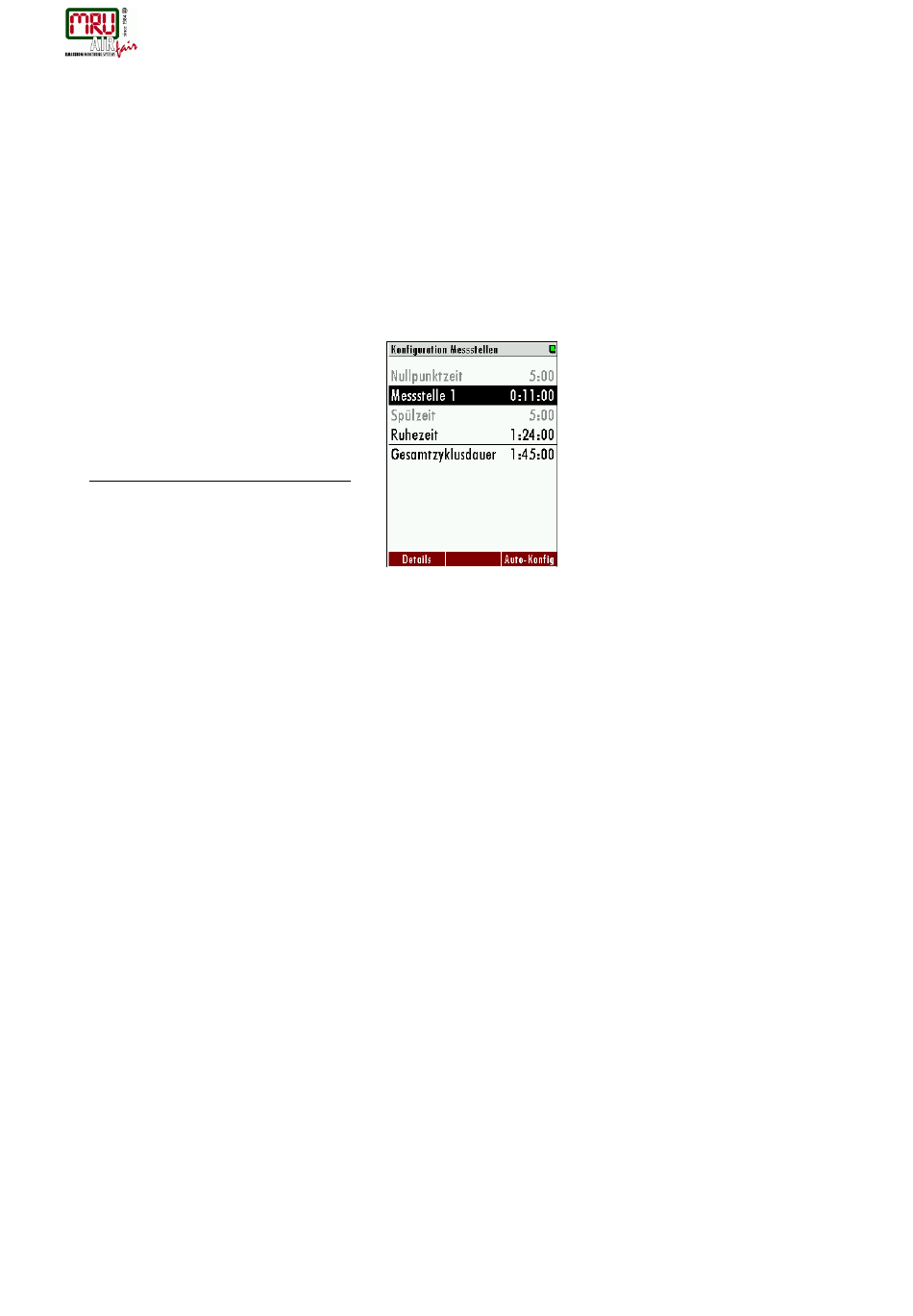

Messzyklus gestartet wird. Im Menü Konfiguration Messstellen sind die unterschiedlichen
Zeiten des gesamten Messzykluses aufgelistet. Das Menü kann durch dem Pfad: Extras /
Konfiguration Messstellen aufgerufen werden. Die Stand-By Zeit hat ein minimales Verhältnis
von 80% zu 20%. Das bedeutet, dass die Gaspumpe maximal 20% der totalen Zykluszeit läuft
und 80% der des gesamten Zyklus ausgeschalten ist.
Beispiel: Für ein SWG100 BIOcompact mit 1 Messstelle
Nullgaszeit:
Messstelle 1
Spülzeit:
Pumpenlaufzeit: 21:00 min.
Daraus folgt eine gesamte Pumpenlaufzeit von 21:00 Minuten. Diese 21 Minuten entsprechen
20% der gesamten Zykluszeit. Die Stand-By Zeit beträgt 80%. Dies ergibt eine Stand-By Zeit
von 84 Minuten oder von 1 Stunde und 24 Minuten. Die gesamte Zyklusdauer beträgt 105
Minuten oder 1 Stunde und 45 Minuten.
Der Betreiber kann die Stand-By Zeit mit der rechten Pfeiltaste ändern. Die Schritte in der die
gesamte Zykluszeit geändert werden kann, betragen 30 Minuten.
In dem oberen Beispiel wäre der erste Schritt von 1h 45 min. auf 2:00:00. Der zweite Schritt von
2:00:00 auf 2:30:00 und so weiter.

2.8. Manuelle Nullpunktnahme und Umschaltung der Messstellen

Mit Drücken der F1 Taste im Messmenü kann eine manuelle Nullpunktnahme und – wenn
mehrere Messstellen vorhanden sind – Messstellenumschaltung ausgelöst werden.
2.9. Gehäusebelüftung
Sobald der Analysator eingeschaltet ist wird das Gehäuse mit einem eingebautem Lüfter
belüftet. Dies verhindert eine explosive Atmosphäre im Analysator falls es eine Undichtigkeit im
Inneren geben sollte. Dieser Ventilator wird überwacht und abgeschaltet, sobald die Drehzahl
des Ventilators unter eine bestimmte Schwelle abfällt. Zusätzlich wird ein Systemalarm
ausgelöst.
2.10.
Für druckführende Messstellen muss der Durchflussbegrenzer (Art. Nr. 65114) in seine 1/8 Zoll
Verschraubung eingeschraubt sein. Für die genaue Installation des Durchflussbegrenzers siehe
Kapitel 3.6.
SWG100 BIOcompact Bedienungsanleitung
5:00 min.
11:00 min.
5:00 min.

Messgasdurchfluss
