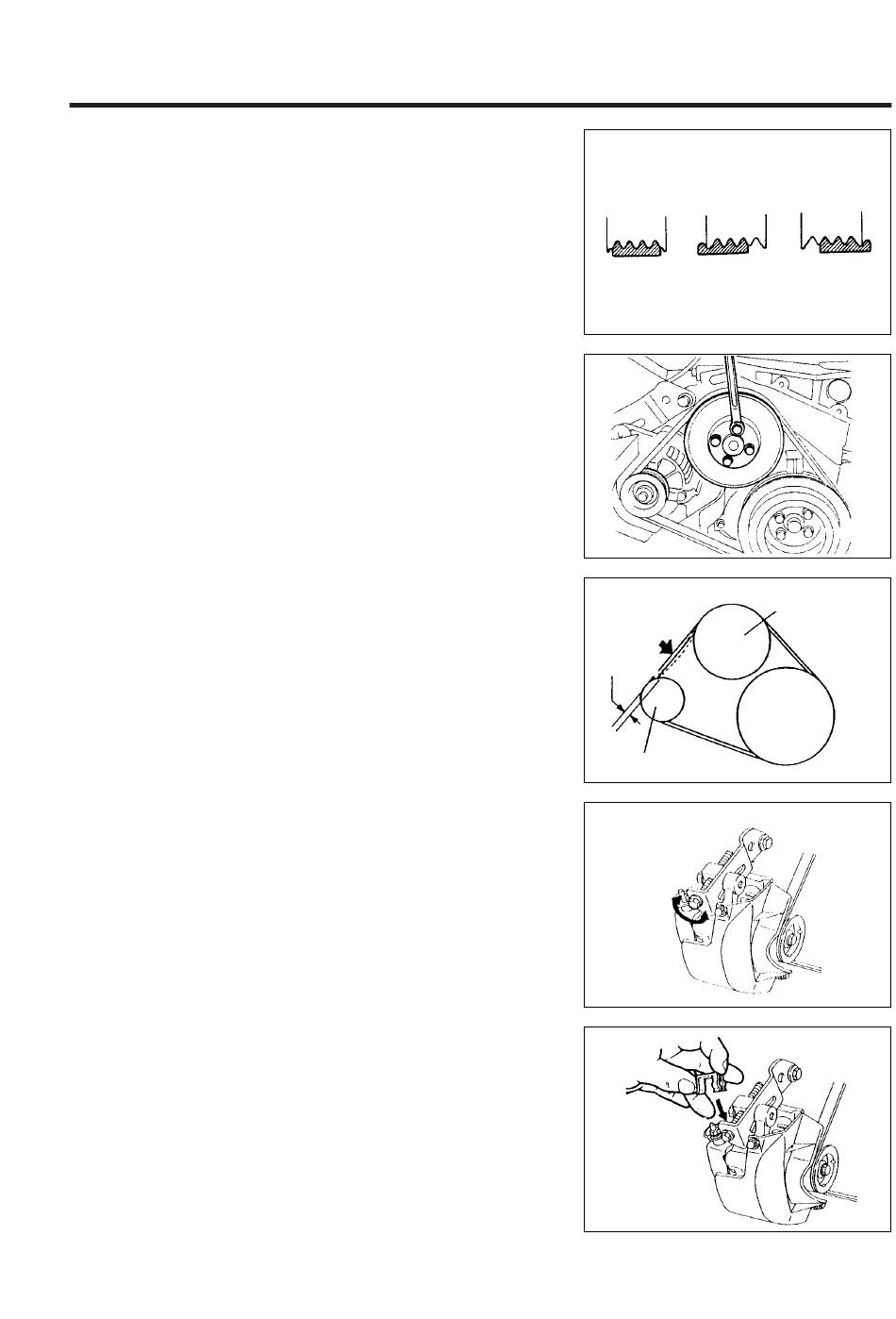

11. Die Wasserpumpenscheibe mit der Befestigungsschraube
provisorisch an der Wasserpumpe anmontieren.
HINWEIS:
•
Bei Fahrzeugen mit Servolenkung die
Lenkungspumpenscheibe zusammen mit der
Wasserpumpenscheibe montieren.
12. Den Antriebsriemen montieren.
HINWEIS:
•
Sicherstellen, dass die Rippen des Antriebsriemens
korrekt in den Nuten der Riemenscheiben sitzen.
13. Mit dem Antriebsriemen gegenhalten und die
Befestigungsschrauben festziehen.
Anzugsmoment:
14. Spannungseinstellung
(1) Die Mitte des Antriebsriemen zwischen
Wasserpumpenscheibe und Lichtmaschinen-
Riemenscheibe mit einer Kraft von 98,1 N belasten
und die Einstellschraube hineindrehen, bis die
Auslenkung des Antriebsriemens den Vorgaben ent-
spricht.
Vorgegebene Riemenauslenkung:
Neuer Riemen:
Gebrauchter Riemen:
HINWEIS:
•
"Gebrauchter Riemen" bezeichnet einen Riemen, der
mehr als fünf Minuten im laufenden Motor eingespannt
war.
(2) Die Befestigungsschrauben der Lichtmaschine mon-
tieren.
(3) Die Sicherungsscheibe der Einstellschraube einset-
zen.
VORSICHT:
•
Die Sicherungsscheibe anbringen. Anderenfalls könnte
sich die Einstellschraube lösen.
5,9 - 8,8 Nm (0,6 - 0,9 kgm)
4,0 - 5,0 mm
An der in der Abbildung gezeigten
Stelle mit einer Kraft von 98,1 N
(10 kg) belasten
5,0 - 6,0 mm
An der in der Abbildung ge-
zeigten Stelle mit einer
Kraft von 98,1 N (10 kg)
belasten
Richtig
Falsch
Correct
Wrong
98 N
98 N
(10 kn)
(10 kgf)
Auslenkung
Deflection
Lichtmaschinen-
Alternator pulley
Riemenscheiben
MO–37
Falsch
Wrong
gEM00146-00130
gEM00147-00131
Wasserpumpen-
Water pump pulley
scheibe
gEM00148-00132
gEM00149-00133
gEM00150-00134
