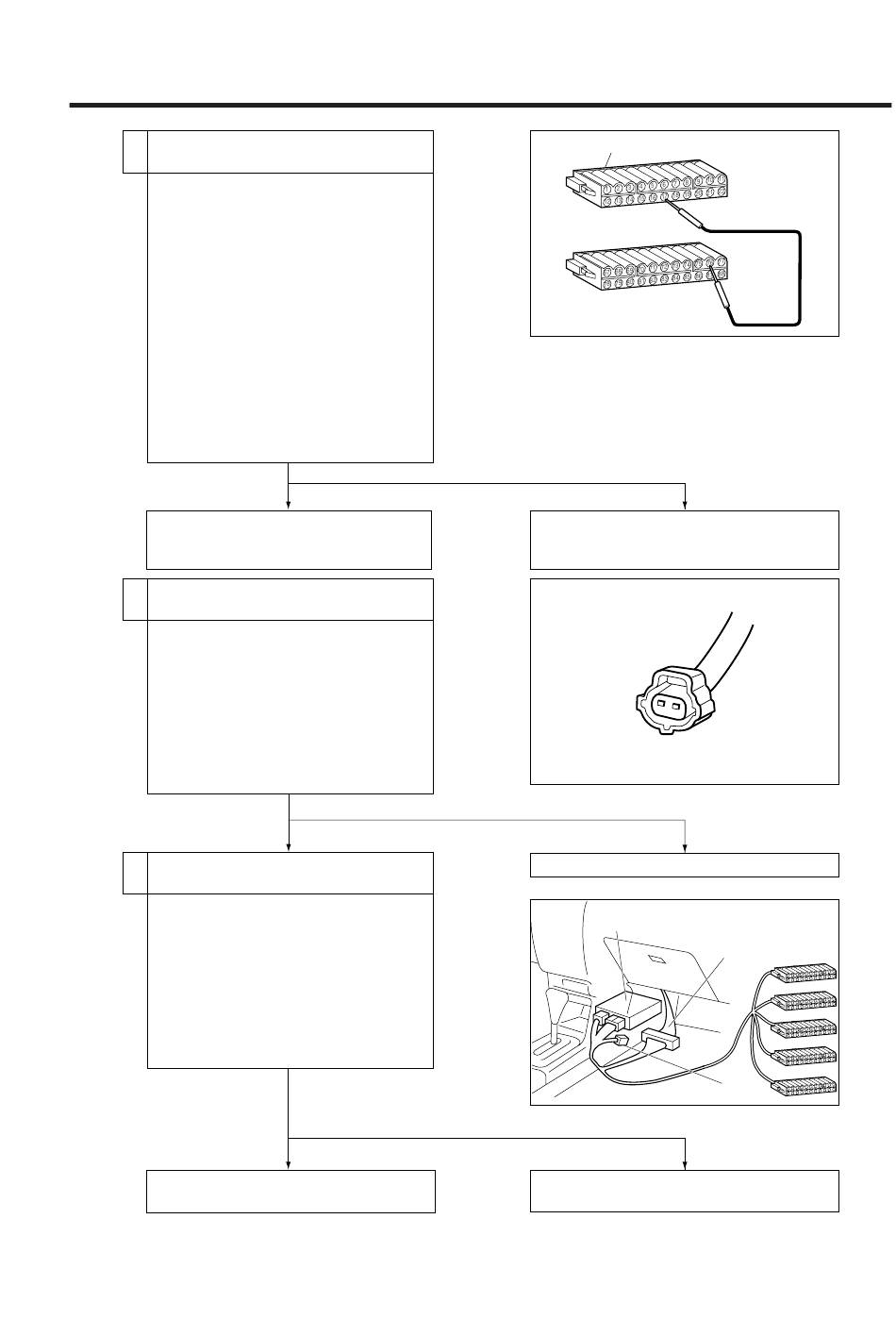

Prüfung auf unterbrochene Kabel im Kabel-
3
baum oder im Inneren des Motor-ECU (2)
1. Nach dem Ausschalten des Hauptschalters
des Testers, die Zündung ausschalten.
2. Das SST (Teilkabelbaum) einstellen. (Siehe
Seite EE-8.)
SST: 09842-97203-000
3. Das Überbrückungskabel vom Steckver-
binder des Ansauglufttemperatursensors
abklemmen.
4. Als nächstes das Überbrückungskabel zwi-
schen den Steckverbinderklemmen des
SST &6 und !7 anschließen.
5. Nach dem Einschalten der Zündung den
Hauptschalter des Testers einschalten.
Den Wert für die Temperatur der Ansaug-
luft am DS-21 Diagnosetester oder OBD II-
Untersuchungswerkzeug ablesen.
Liegt der gemessene Wert bei 140°C oder
darüber?
JA
Der Kabelbaum zwischen dem Ansauglufttem-
peratursensor und dem ECU ist unterbrochen.
Kabelbaum reparieren oder ersetzen.
Prüfung auf Kurzschluss im Kabelbaum oder
4
im Inneren des Motor-ECU (1)
1. Nach dem Ausschalten des Hauptschal-
ters des Testers, die Zündung ausschal-
ten.
2. Den Steckverbinder des Ansauglufttempe-
ratursensors abklemmen.
3. Nach dem Einschalten der Zündung den
Hauptschalter des Testers einschalten.
Den Wert für die Temperatur der Ansaug-
luft am DS-21 Diagnosetester oder OBD II-
Untersuchungswerkzeug ablesen.
Liegt der gemessene Wert bei -40°C?
NEIN
Prüfung auf Kurzschluss im Kabelbaum oder
5
im Inneren des Motor-ECU (2)
1. Nach dem Ausschalten des Hauptschal-
ters des Testers, die Zündung ausschal-
ten.
2. Steckverbinder B des SST vom ECU-
Steckverbinder abklemmen.
3. Nach dem Einschalten der Zündung den
Hauptschalter des Testers einschalten.
Den Wert für die Temperatur der Ansaug-
luft am DS-21 Diagnosetester oder
OBD II-Untersuchungswerkzeug ablesen.
Liegt der gemessene Wert bei -40°C?
NEIN
Das Motor-ECU prüfen oder ersetzen. (Siehe
Seite EE-36.)
Spezialwerkzeug (SST)
NEIN
Den Steckverbinder oder die Klemme des ECU
auf den Anschlusszustand prüfen. Wenn diese in
Ordnung sind, das Motor-ECU ersetzen.
JA
Den Ansauglufttemperatursensor ersetzen.
EFI-ECU
Kabelbaum
Steckverbinder B
JA
Kabelbaum oder Steckverbinder reparieren oder
ersetzen.
EE–61
